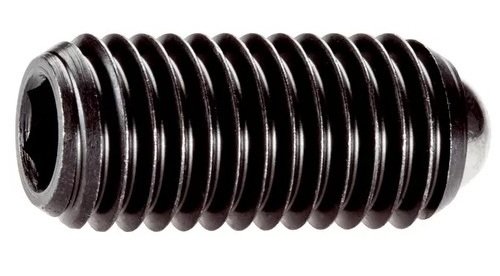

Surub de presiune cu bila si locas hexagonal din otel EH 22030.

Produse originale Erwin HALDER KG - Quality Made in Germany!
Suruburile de presiune pot fi utilizate pentru pozitionare sau aplicare de presiune sau impingere
Surubul cu bila este o componenta insurubabila cu o bila si arc de compresie
Fiecare versiune este disponibila cu:
∗ Forta arcului standard, fara marcaj
∗ Forta arcului marita, marcaj cu doua linii
Aceste suruburi cu bila se monteaza utilizand hexagonul intern
Acesta gama este disponibila si in varianta cu bolt in loc de bila
Material:
∗ Corp
• Otel automat, brunat
∗ Bila
• Otel pentru rulmenti, calit
∗ Arc
• INOX

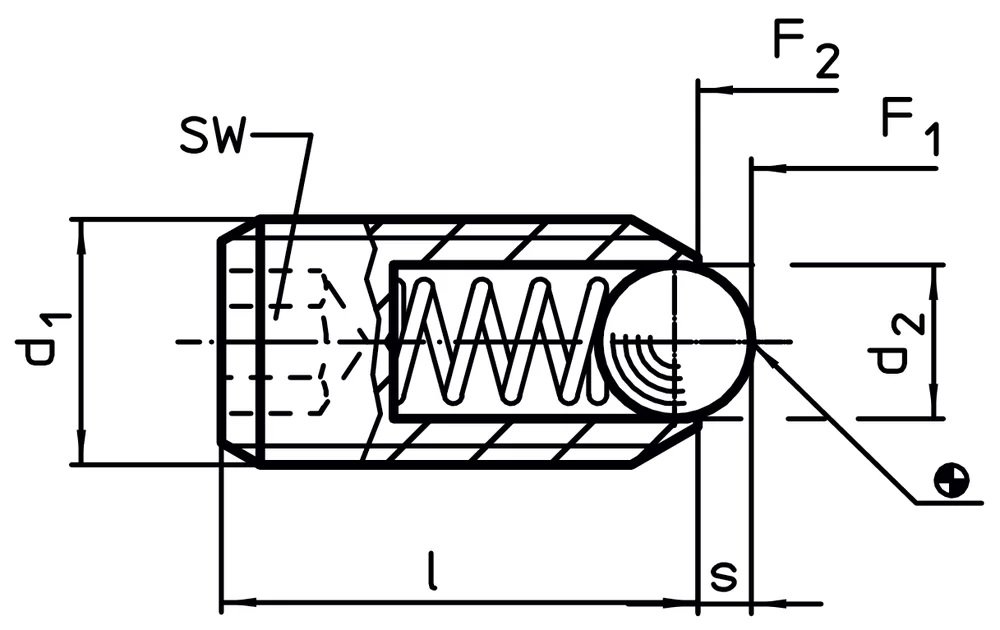

Date tehnice

d₁

l

F1

F₂

Forta arc

[mm]

[N]

[N]

Cod produs

d₁ [] :

M3

l [mm] :

8 mm

F1 [N] :

~ 3 N

F₂ [N] :

~ 4,5 N

Forta arc [] :

Standard

22030.0003

Afişaţi detaliile

Surub de presiune cu bila si locas hexagonal din otel forta arc standard M3 EH 22030.0003

d₁ [] :

M4

l [mm] :

12 mm

F1 [N] :

~ 8,5 N

F₂ [N] :

~ 14 N

Forta arc [] :

Standard

22030.0004

Afişaţi detaliile

Surub de presiune cu bila si locas hexagonal din otel forta arc standard M4 EH 22030.0004

d₁ [] :

M5

l [mm] :

14 mm

F1 [N] :

~ 8 N

F₂ [N] :

~ 14 N

Forta arc [] :

Standard

22030.0005

Afişaţi detaliile

Surub de presiune cu bila si locas hexagonal din otel forta arc standard M5 EH 22030.0005

d₁ [] :

M6

l [mm] :

15 mm

F1 [N] :

~ 11 N

F₂ [N] :

~ 18 N

Forta arc [] :

Standard

22030.0006

Afişaţi detaliile

Surub de presiune cu bila si locas hexagonal din otel forta arc standard M6 EH 22030.0006

d₁ [] :

M8

l [mm] :

18 mm

F1 [N] :

~ 18 N

F₂ [N] :

~ 31 N

Forta arc [] :

Standard

22030.0008

Afişaţi detaliile

Surub de presiune cu bila si locas hexagonal din otel forta arc standard M8 EH 22030.0008

d₁ [] :

M10

l [mm] :

23 mm

F1 [N] :

~ 24 N

F₂ [N] :

~ 45 N

Forta arc [] :

Standard

22030.0010

Afişaţi detaliile

Surub de presiune cu bila si locas hexagonal din otel forta arc standard M10 EH 22030.0010

d₁ [] :

M12

l [mm] :

26 mm

F1 [N] :

~ 26 N

F₂ [N] :

~ 49 N

Forta arc [] :

Standard

22030.0012

Afişaţi detaliile

Surub de presiune cu bila si locas hexagonal din otel forta arc standard M12 EH 22030.0012

d₁ [] :

M16

l [mm] :

33 mm

F1 [N] :

~ 41 N

F₂ [N] :

~ 86 N

Forta arc [] :

Standard

22030.0016

Afişaţi detaliile

Surub de presiune cu bila si locas hexagonal din otel forta arc standard M16 EH 22030.0016

d₁ [] :

M20

l [mm] :

43 mm

F1 [N] :

~ 56 N

F₂ [N] :

~ 111 N

Forta arc [] :

Standard

22030.0020

Afişaţi detaliile

Surub de presiune cu bila si locas hexagonal din otel forta arc standard M20 EH 22030.0020

d₁ [] :

M24

l [mm] :

48 mm

F1 [N] :

~ 81 N

F₂ [N] :

~ 151 N

Forta arc [] :

Standard

22030.0024

Afişaţi detaliile

Surub de presiune cu bila si locas hexagonal din otel forta arc standard M24 EH 22030.0024

d₁ [] :

M3

l [mm] :

8 mm

F1 [N] :

~ 5 N

F₂ [N] :

~ 9 N

Forta arc [] :

Marita

22030.0043

Afişaţi detaliile

Surub de presiune cu bila si locas hexagonal din otel forta arc marita M3 EH 22030.0043

d₁ [] :

M4

l [mm] :

12 mm

F1 [N] :

~ 12 N

F₂ [N] :

~ 18 N

Forta arc [] :

Marita

22030.0044

Afişaţi detaliile

Surub de presiune cu bila si locas hexagonal din otel forta arc marita M4 EH 22030.0044

d₁ [] :

M5

l [mm] :

14 mm

F1 [N] :

~ 15 N

F₂ [N] :

~ 22 N

Forta arc [] :

Marita

22030.0045

Afişaţi detaliile

Surub de presiune cu bila si locas hexagonal din otel forta arc marita M5 EH 22030.0045

d₁ [] :

M6

l [mm] :

15 mm

F1 [N] :

~ 19 N

F₂ [N] :

~ 28 N

Forta arc [] :

Marita

22030.0046

Afişaţi detaliile

Surub de presiune cu bila si locas hexagonal din otel forta arc marita M6 EH 22030.0046

d₁ [] :

M8

l [mm] :

18 mm

F1 [N] :

~ 36 N

F₂ [N] :

~ 62 N

Forta arc [] :

Marita

22030.0048

Afişaţi detaliile

Surub de presiune cu bila si locas hexagonal din otel forta arc marita M8 EH 22030.0048

d₁ [] :

M10

l [mm] :

23 mm

F1 [N] :

~ 57 N

F₂ [N] :

~ 104 N

Forta arc [] :

Marita

22030.0050

Afişaţi detaliile

Surub de presiune cu bila si locas hexagonal din otel forta arc marita M10 EH 22030.0050

d₁ [] :

M12

l [mm] :

26 mm

F1 [N] :

~ 61 N

F₂ [N] :

~ 110 N

Forta arc [] :

Marita

22030.0052

Afişaţi detaliile

Surub de presiune cu bila si locas hexagonal din otel forta arc marita M12 EH 22030.0052

d₁ [] :

M16

l [mm] :

33 mm

F1 [N] :

~ 68 N

F₂ [N] :

~ 142 N

Forta arc [] :

Marita

22030.0056

Afişaţi detaliile

Surub de presiune cu bila si locas hexagonal din otel forta arc marita M16 EH 22030.0056

d₁ [] :

M20

l [mm] :

43 mm

F1 [N] :

~ 84 N

F₂ [N] :

~ 166 N

Forta arc [] :

Marita

22030.0060

Afişaţi detaliile

Surub de presiune cu bila si locas hexagonal din otel forta arc marita M20 EH 22030.0060

d₁ [] :

M24

l [mm] :

48 mm

F1 [N] :

~ 127 N

F₂ [N] :

~ 237 N

Forta arc [] :

Marita

22030.0064

Afişaţi detaliile

Surub de presiune cu bila si locas hexagonal din otel forta arc marita M24 EH 22030.0064
