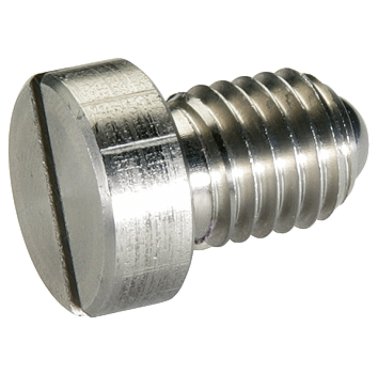

Şuruburi de presiune, cu bilă şi fantă cu cap/oțel inoxidabil, forța arcului standard | d1=M10 | 22050.0944

Cod produs: 22050.0944

Brand: ERWIN HALDER KG

Documentație

Desen

Desen cu aplicație

Caracteristici

Fişă cu date

CAD

Specificatii

Dimensiuni nominale	d1=M10
d₂ [mm]	6 mm
d₃ [mm]	16 mm
l₁ [mm]	20 mm
l₂ [mm]	14 mm
n [mm]	1,5 mm
d₁	M10
F₁ [N]	~ 24 N
F₂ [N]	~ 45 N
Cursă [mm]	2 mm
Temperatura max. [°C]	250 °C
Arc	oțel inoxidabil
Material corp	Oțel inoxidabil 1.4305
Bilă	Oţel inoxidabil, călit
Filială	construcții de mașini, general, peisagistică / tehnologii în agricultură și grădinărit , scule pentru mașini
Forța arcului	Standard
Funcție	absorţie, arc, blocare, fixare, poziţionare, strângere, împingere
Origine preferențială	CE
Greutate [g]	13 g

Șuruburile de presiune pot fi utilizate pentru poziționare sau aplicarea de presiune, sau ca opritor.

Adâncimea de înșurubare precisă datorită capului surubului.

Material

Corp

Bilă

Arc

Asamblare

Respectați dimensiunea l3 pentru M 4 / M 5.

Caracteristici

Note

Variantă specială la cerere.

Șuruburile de presiune sunt verificate referitor forța și cursa arcului.

Referințe

Blocator pentru filet disponibil la cerere, vă rugăm consultaţi anexa - Date Tehnice.

Calculul forţei de fixare, vezi anexa - Date Tehnice
