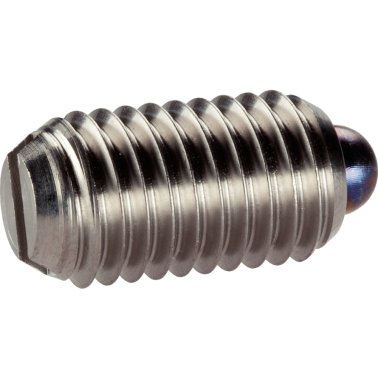

Şuruburi de presiune, cu bolţ şi fantă/oțel inoxidabil, forța arcului standard | d1=M12 | 22050.0512

Cod produs: 22050.0512

Brand: ERWIN HALDER KG

Documentație

Caracteristici

Desen

Desen cu aplicație

Fişă cu date

CAD

Specificatii

Dimensiuni nominale	d1=M12
d₂ [mm]	6,2 mm
l [mm]	22 mm
n [mm]	2 mm
d₁	M12
F₁ [N]	~ 22 N
F₂ [N]	~ 57 N
Cursă [mm]	3,5 mm
Temperatura max. [°C]	250 °C
Bolţuri	Oțel inoxidabil 1.4305, nitrurat
Arc	oțel inoxidabil
Material corp	Oțel inoxidabil 1.4305
Filială	construcții metalice, produse metalice, mecanică de precizie, optică, laser, procesare hrană / mașini de împachetare, scule de precizie
Forța arcului	Standard
Funcție	absorţie, arc, blocare, fixare, poziţionare, strângere, împingere
Origine preferențială	CE
Greutate [g]	11 g

Șuruburile de presiune pot fi utilizate pentru poziționare sau aplicarea de presiune, sau ca opritor.

Material

Bolţuri

Corp

Arc

Caracteristici

Forța arcului standard: fără marcaj

Note

Variantă specială la cerere.

Șuruburile de presiune sunt verificate referitor forța și cursa arcului.

Referințe

Blocator pentru filet disponibil la cerere, vă rugăm consultaţi anexa - Date Tehnice.
