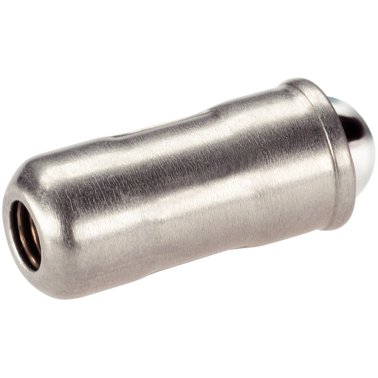

Şuruburi de presiune, varianta netedă, lung, cu guler și bilă | d1=6 mm | 22080.1106

Cod produs: 22080.1106

Brand: ERWIN HALDER KG

Documentație

Desen

Desen cu aplicație

Fişă cu date

CAD

Specificatii

Dimensiuni nominale	d1=6 mm
d₁ [+0.1, +0.04] [mm]	6 mm
d₂ [mm]	5 mm
d₃ [mm]	6,5 mm
d₄ [mm]	5,85 mm
d₅ [±0.04] [mm]	6 mm
l₁ [mm]	15 mm
l₂ [mm]	~ 1 mm
l₃ [mm]	~ 2,3 mm
l₄ [mm]	~ 8,2 mm
Poziţie orificiu [H7] [mm]	6 mm
F₁ [N]	~ 28 N
F₂ [N]	~ 47,5 N
Cursă [+0.2, -0.1] [mm]	1,7 mm
Temperatura max. [°C]	250 °C
Arc	oțel inoxidabil
Material corp	Oţel inoxidabil 1.4303
Bilă	Oţel inoxidabil, călit
Filială	adaptoare, producția de scule, construcții de mașini, general, inginerie electrică
Forța arcului	Standard
Funcție	absorţie, arc, blocare, fixare, poziţionare, strângere, împingere
Origine preferențială	CE
Greutate [g]	1,7 g

Șuruburile de presiune pot fi utilizate pentru poziționare sau aplicarea de presiune, sau ca opritor.

Această versiune are forța arcului mai mare decât versiunea standard. "EH 22080. Șurub de presiune, neted, cu guler și bilă".

Material

Corp

Bilă

Arc

Note

Variantă specială la cerere.

Șuruburile de presiune sunt verificate referitor forța și cursa arcului.

Referințe

Calculul forţei de fixare, vezi anexa - Date Tehnice
