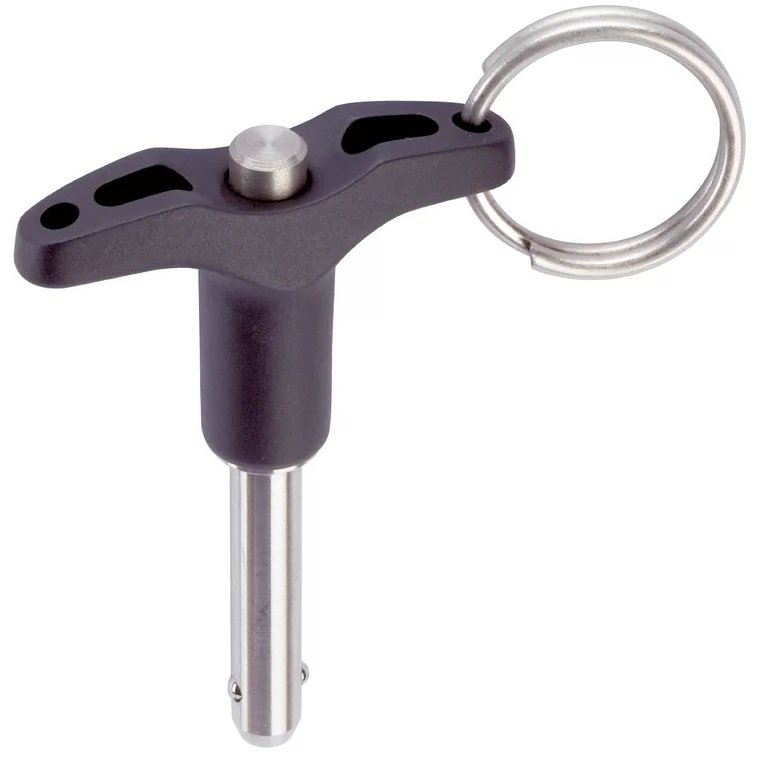

Stifturi opritoare cu bila cu actiune simpla conform NAS / MS17985 EH 4211.

Stifturile cu bila conform normelor NAS / MS17985 sunt utilizate pentru fixare rapida, blocare, reglare, schimbare si fixare
Deblocabil rapid si usor, si se utilizeaza pentru conexiuni repetate
Sunt testate conform normelor NAS 1332
Tratarea suprafetelor:
∗ Toate piesele din INOX pasivate conform AMS2700
∗ Toate piesele din aluminiu anodizate conform MIL-A-8625
Tratament termic:
∗ Corp + Stift
• Rc. 40 min. (AMS2759, Conditia H900)
∗ Bila
• Rc. 58-62 min. (AMS2759)
Material:
∗ Buton de apasare
• INOX, pasivat - CRES 303 (specificatie ASTM A484/484M)
∗ Inel de atasare
• INOX, pasivat - CRES 302 (specificatie ASTM A-313/A313M)
∗ Maner
• Aluminiu, negru anodizat - Alum.Alloy 380 (specificatie ASTM B85/B85)
∗ Corp
• INOX, calit prin precipitare, pasivat - CRES 17-4PH (specificatie AMS5643)
∗ Stift
• INOX, calit prin precipitare, pasivat - CRES 17-4PH (specificatie AMS5643)
∗ Bila
• INOX, calit prin precipitare, pasivat - CRES 440C (specificatie AMS5630)
∗ Arc
• INOX, pasivat - CRES 302 (specificatie ASTM-A-313)
Nota:
∗ Alte dimensiuni sunt disponibile la cerere
∗ Dimensiunile acestui reper sunt in INCH

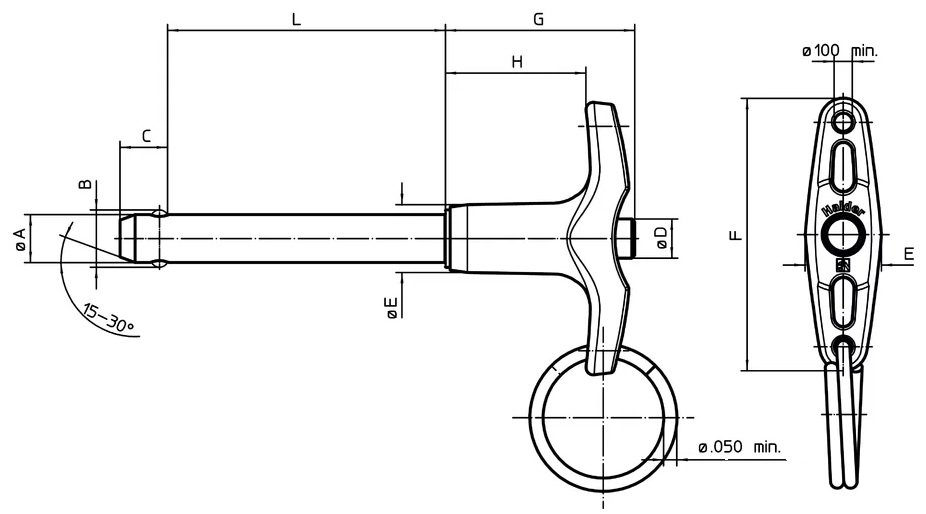

Date tehnice

Diametru A

Lungime L

Rezistenta la forfecare

Standard

[inch]

[lbf]

Cod produs

Diametru A [inch] :

3/16

Lungime L [inch] :

0.3

Rezistenta la forfecare [lbf] :

5150

Standard :

MS17985C303 / NAS1333A2C03D

4211.A03

Afişaţi detaliile

Diametru A [inch] :

3/16

Lungime L [inch] :

0.4

Rezistenta la forfecare [lbf] :

5150

Standard :

MS17985C304 / NAS1333A2C04D

4211.A04

Afişaţi detaliile

Diametru A [inch] :

3/16

Lungime L [inch] :

0.5

Rezistenta la forfecare [lbf] :

5150

Standard :

MS17985C305 / NAS1333A2C05D

4211.A05

Afişaţi detaliile

Diametru A [inch] :

3/16

Lungime L [inch] :

0.6

Rezistenta la forfecare [lbf] :

5150

Standard :

MS17985C306 / NAS1333A2C06D

4211.A06

Afişaţi detaliile

Diametru A [inch] :

3/16

Lungime L [inch] :

0.7

Rezistenta la forfecare [lbf] :

5150

Standard :

MS17985C307 / NAS1333A2C07D

4211.A07

Afişaţi detaliile

Diametru A [inch] :

3/16

Lungime L [inch] :

0.8

Rezistenta la forfecare [lbf] :

5150

Standard :

MS17985C308 / NAS1333A2C08D

4211.A08

Afişaţi detaliile

Diametru A [inch] :

3/16

Lungime L [inch] :

1.0

Rezistenta la forfecare [lbf] :

5150

Standard :

MS17985C310 / NAS1333A2C10D

4211.A10

Afişaţi detaliile

Diametru A [inch] :

3/16

Lungime L [inch] :

1.1

Rezistenta la forfecare [lbf] :

5150

Standard :

MS17985C310 / NAS1333A2C11D

4211.A11

Afişaţi detaliile

Diametru A [inch] :

3/16

Lungime L [inch] :

1.2

Rezistenta la forfecare [lbf] :

5150

Standard :

MS17985C312 / NAS1333A2C12D

4211.A12

Afişaţi detaliile

Diametru A [inch] :

3/16

Lungime L [inch] :

1.3

Rezistenta la forfecare [lbf] :

5150

Standard :

MS17985C313 / NAS1333A2C13D

4211.A13

Afişaţi detaliile

Diametru A [inch] :

3/16

Lungime L [inch] :

1.4

Rezistenta la forfecare [lbf] :

5150

Standard :

MS17985C314 / NAS1333A2C14D

4211.A14

Afişaţi detaliile

Diametru A [inch] :

3/16

Lungime L [inch] :

1.5

Rezistenta la forfecare [lbf] :

5150

Standard :

MS17985C315 / NAS1333A2C15D

4211.A15

Afişaţi detaliile

Diametru A [inch] :

3/16

Lungime L [inch] :

1.6

Rezistenta la forfecare [lbf] :

5150

Standard :

MS17985C316 / NAS1333A2C16D

4211.A16

Afişaţi detaliile

Diametru A [inch] :

3/16

Lungime L [inch] :

2.0

Rezistenta la forfecare [lbf] :

5150

Standard :

MS17985C320 / NAS1333A2C20D

4211.A20

Afişaţi detaliile

Diametru A [inch] :

3/16

Lungime L [inch] :

2.1

Rezistenta la forfecare [lbf] :

5150

Standard :

MS17985C321 / NAS1333A2C21D

4211.A21

Afişaţi detaliile

Diametru A [inch] :

3/16

Lungime L [inch] :

2.2

Rezistenta la forfecare [lbf] :

5150

Standard :

MS17985C322 / NAS1333A2C22D

4211.A22

Afişaţi detaliile

Diametru A [inch] :

3/16

Lungime L [inch] :

2.3

Rezistenta la forfecare [lbf] :

5150

Standard :

MS17985C323 / NAS1333A2C23D

4211.A23

Afişaţi detaliile

Diametru A [inch] :

3/16

Lungime L [inch] :

2.5

Rezistenta la forfecare [lbf] :

5150

Standard :

MS17985C325 / NAS1333A2C25D

4211.A25

Afişaţi detaliile

Diametru A [inch] :

3/16

Lungime L [inch] :

2.6

Rezistenta la forfecare [lbf] :

5150

Standard :

MS17985C326 / NAS1333A2C26D

4211.A26

Afişaţi detaliile

Diametru A [inch] :

3/16

Lungime L [inch] :

4.0

Rezistenta la forfecare [lbf] :

5150

Standard :

MS17985C340 / NAS1333A2C40D

4211.A40

Afişaţi detaliile

Diametru A [inch] :

3/16

Lungime L [inch] :

4.5

Rezistenta la forfecare [lbf] :

5150

Standard :

MS17985C345 / NAS1333A2C45D

4211.A45

Afişaţi detaliile

Diametru A [inch] :

3/16

Lungime L [inch] :

5.5

Rezistenta la forfecare [lbf] :

5150

Standard :

MS17985C355 / NAS1333A2C55D

4211.A55

Afişaţi detaliile

Diametru A [inch] :

3/16

Lungime L [inch] :

6.0

Rezistenta la forfecare [lbf] :

5150

Standard :

MS17985C360 / NAS1333A2C60D

4211.A60

Afişaţi detaliile

Diametru A [inch] :

1/4

Lungime L [inch] :

0.4

Rezistenta la forfecare [lbf] :

9200

Standard :

MS17985C404 / NAS1334A2C04D

4211.B04

Afişaţi detaliile

Diametru A [inch] :

1/4

Lungime L [inch] :

0.5

Rezistenta la forfecare [lbf] :

9200

Standard :

MS17985C405 / NAS1334A2C05D

4211.B05

Afişaţi detaliile
