Conector rapid cu manson de strangere D9.8 BOSCH REXROTH

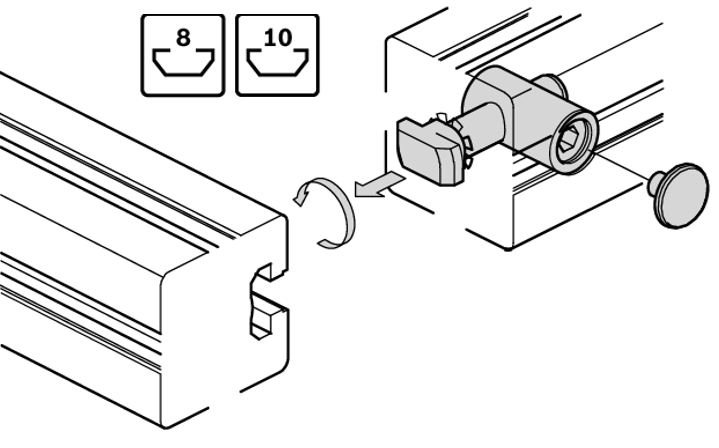

- Pentru imbinarea in unghi drept a două profiluri BOSCH REXROTH
- Capul ancorei de tractiune rotit la 90° fata de mansonul de strangere D=9.8mm
- Pentru imbinarea frontala a doua profila cu aceeasi sectiune transversala
- Orificiul pentru manșonul de strângere nu atinge flancurile canelurii
- Se poate realiza o imbinare placuta vizual
- Canelura poate fi inchis complet cu profilul de acoperire
- Accesibilitate foarte buna pentru scula de montaj

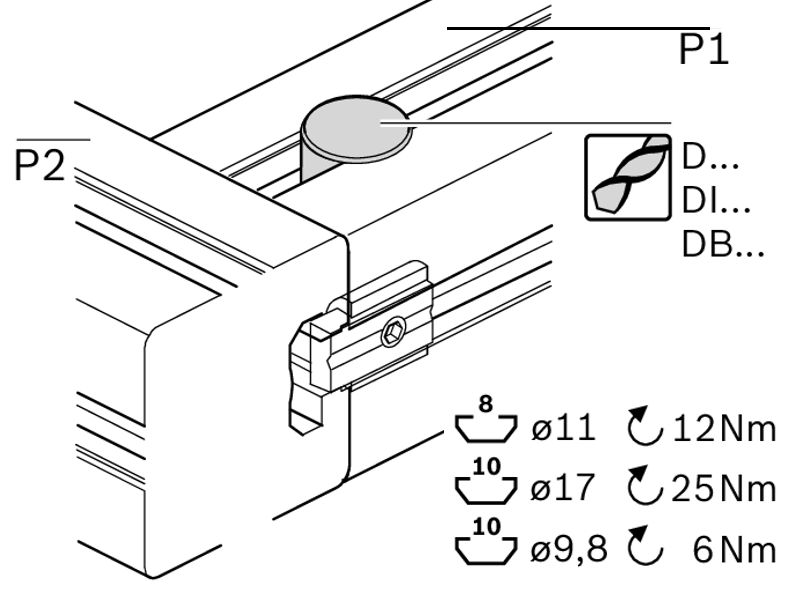

- Prelucrarea profilelor:
- Orificiu cu gaură înfundată DI, DB11, DB17 sau
- Orificiu de trecere DI, D11, D17
- Pentru gauri de trecere (ø9,8mm) pentru surubelnita Torx T50 dispozitiv 3842530400
Denumire
produs |
Directie
montaj |
Canal
profile
P1 - P2 |
Forma
cap |
Diametru
D |
Moment
incovoiere |
Material |
Unitate
ambalare |
Greutate
G |
Cod
comanda |
|
|
[mm] |
|
[mm] |
[Nm] |
|
[buc] |
[kg] |
|

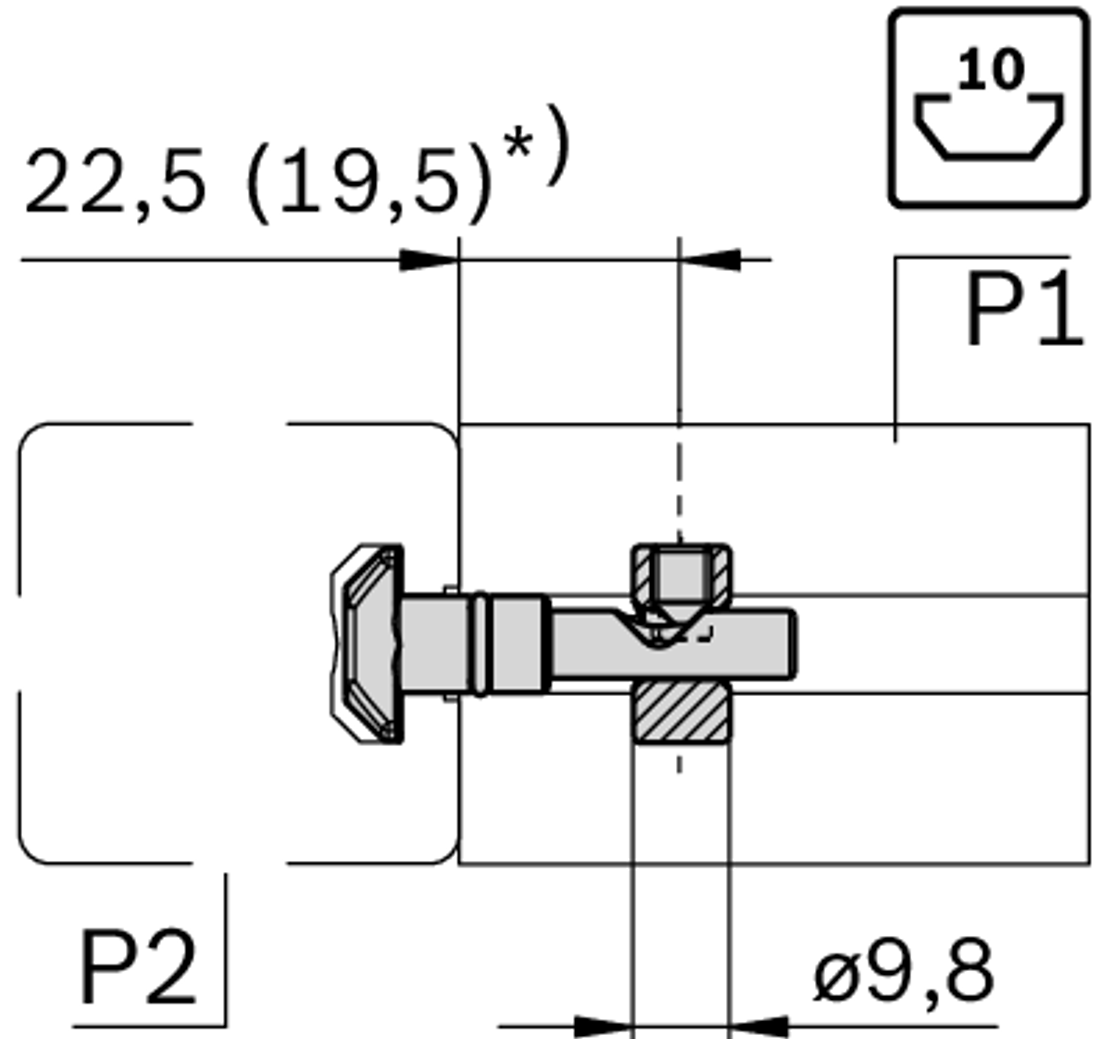

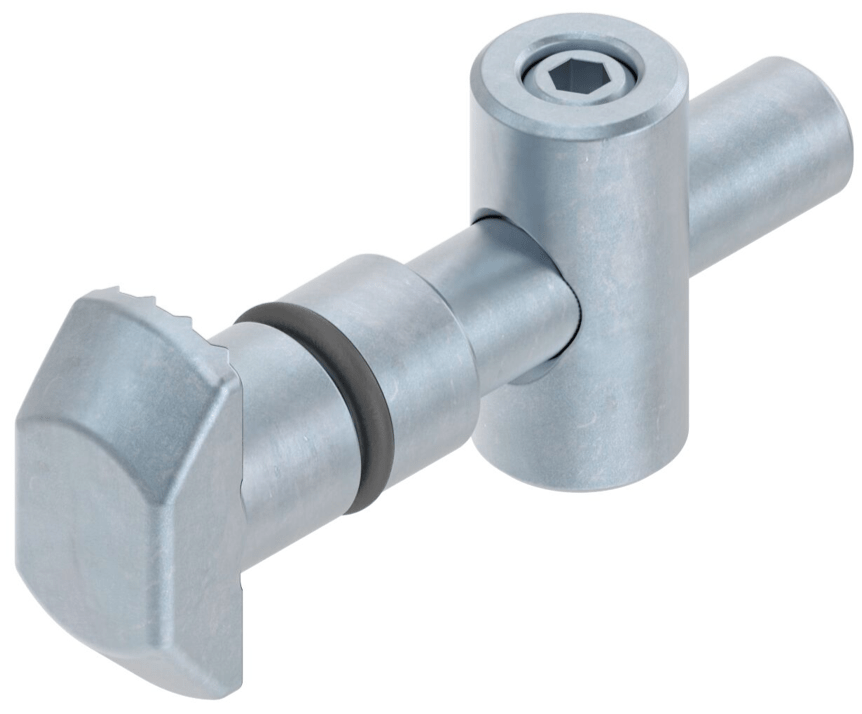

| Conector rapid canal 10 D9.8 0 grade |
orizintal 0 Grade |
10 - 10 |
dreptunghiular |
9.8 |
50.0 |
Otel zincat |
10 |
0.04 |
3842541412 |

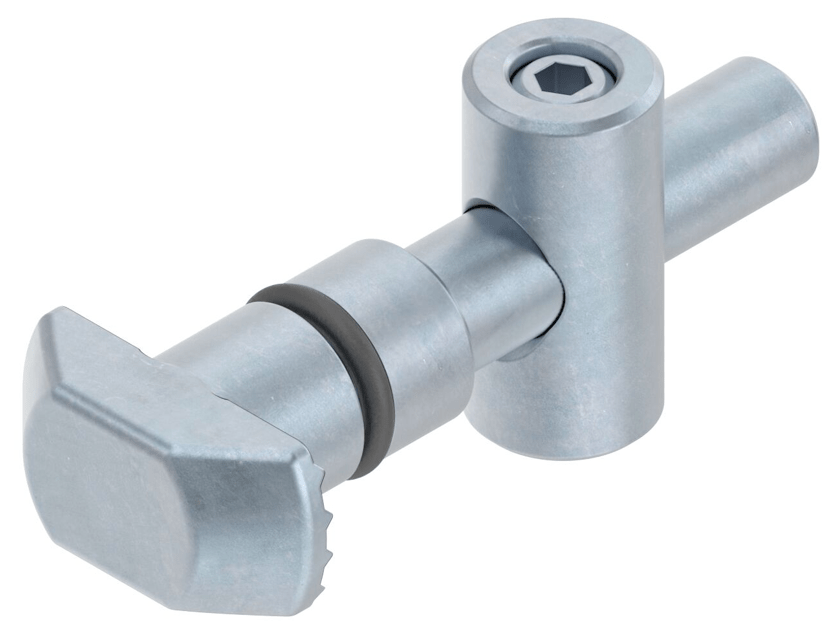

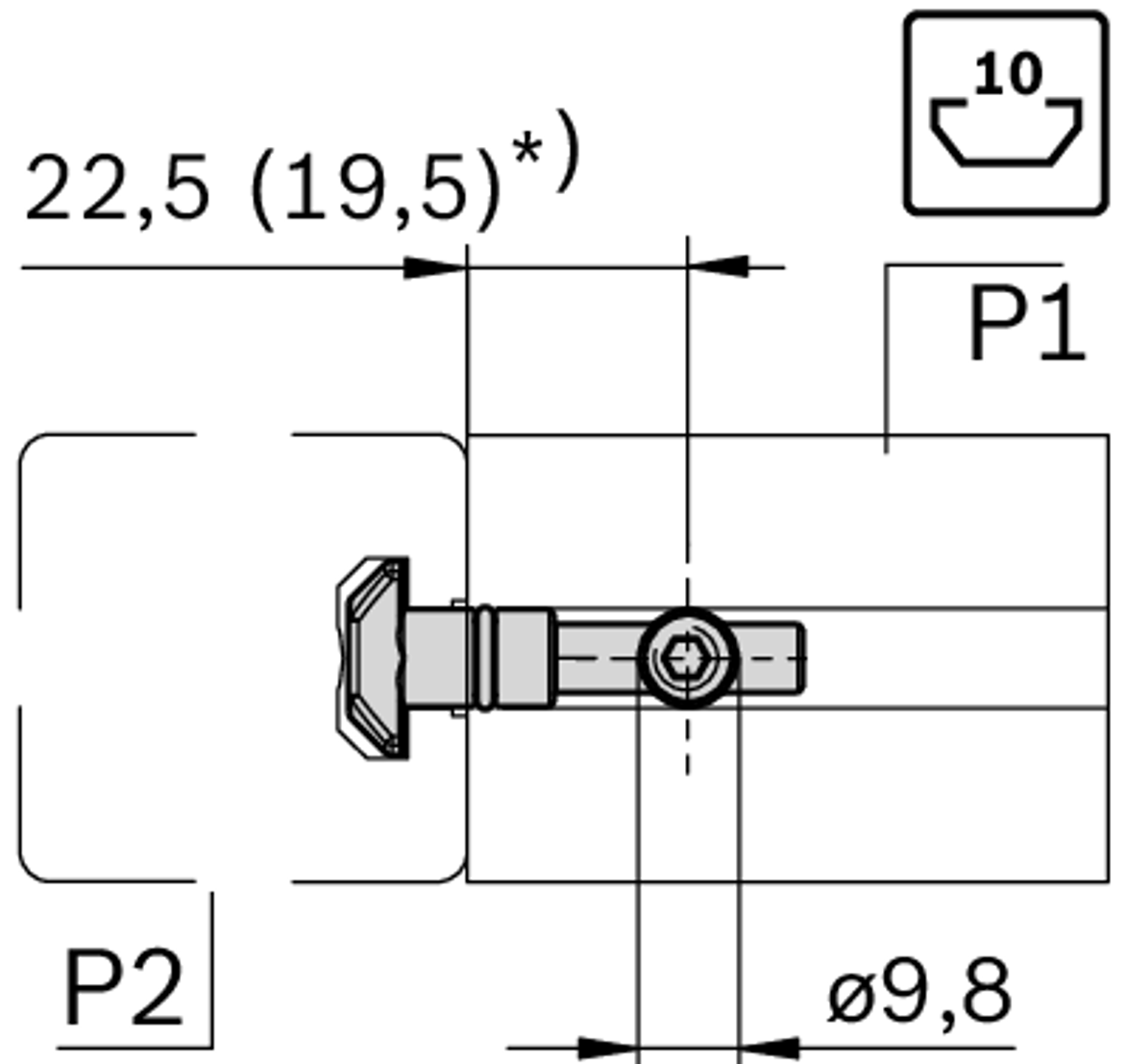

| Conector rapid canal 10 D9.8 90 grade |
vertical 90 Grade |
10 - 10 |
dreptunghiular |
9.8 |
50.0 |
Otel zincat |
10 |
0.04 |
3842541410 |
