Piesa de imbinare de capat profil aluminiu BOSCH REXROTH
- Pentru îmbinarea frontala a pofilelor de aluminiu BOSCH REXROTH
- Executie standard
- Executie designLINE cu vopsea argintie specială (RAL 9006) pentru un design deosebit de elegant
- Prelucrarea profilurilor:
Pentru profil aluminiu 30x30: Dispozitiv de taiat filete M8 în dispozitiv de tragere
Pentru profil aluminiu 40x40, 45x45, 50x50: FARA
|
Canal
profil |
Dimensiune
profil
|
Moment de
incovoiere
Mmax1 |
Surub
autofiletant
|
Piulita
hexagonala
|
Surub
cilindric
|
Greutate |
Cod
comanda |
|
[mm] |
[mm] |
[Nm] |
|
|
|
[kg] |
|

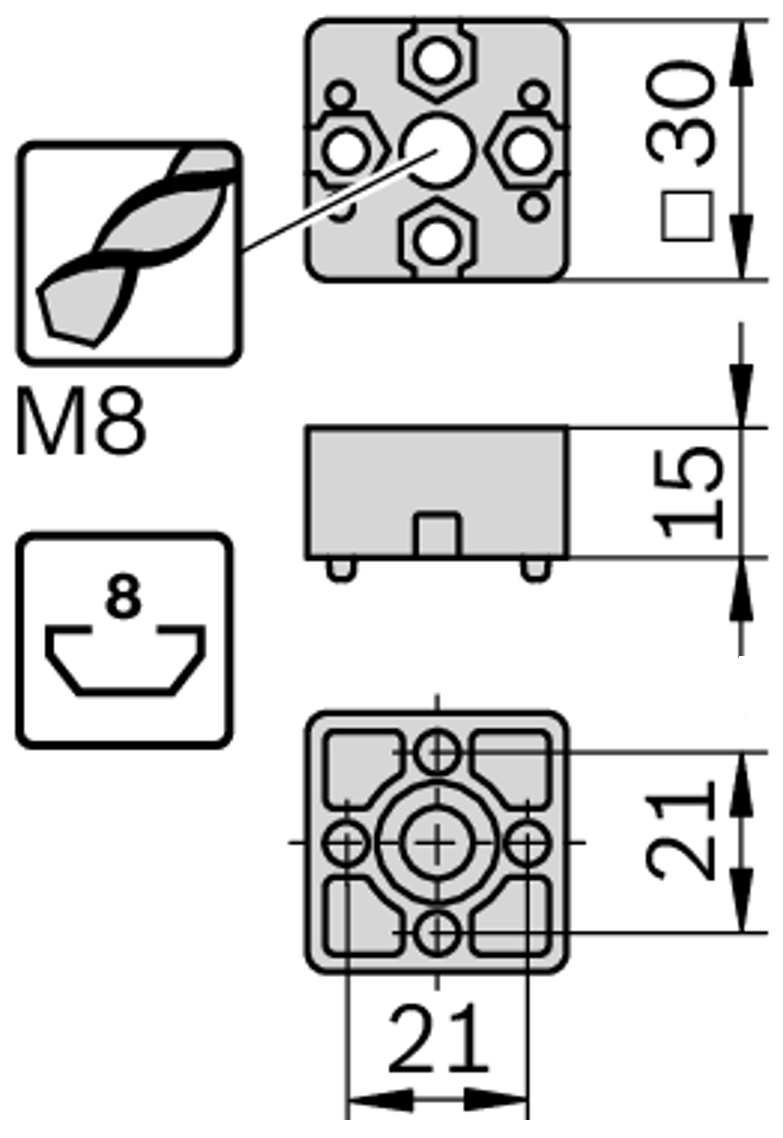

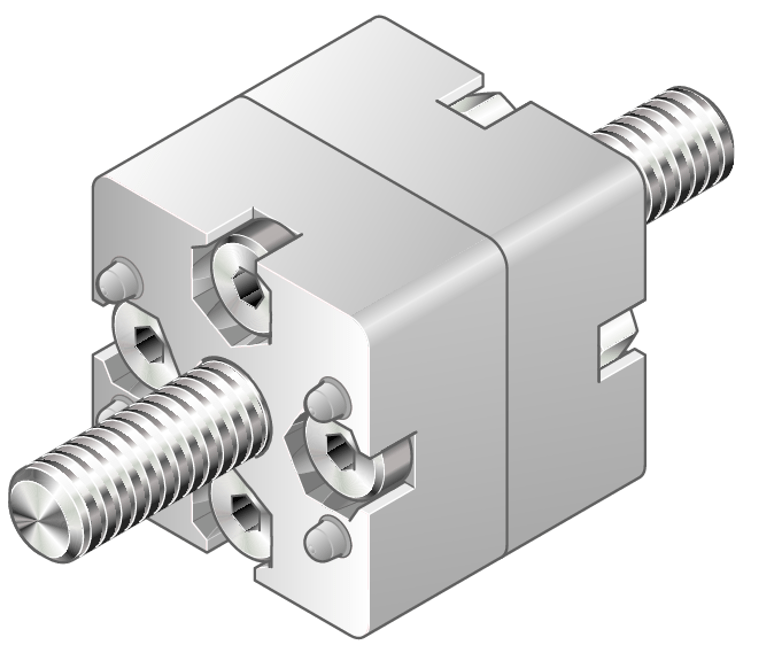

| Piesa capat 30x30 standard |
8 |
30x30 |
81.0 |
2 x DIN 7984 M8x30 |
4 x DIN 934 M5 |
4 x DIN 7984 M5x25 |
0.11 |
3842526003 |

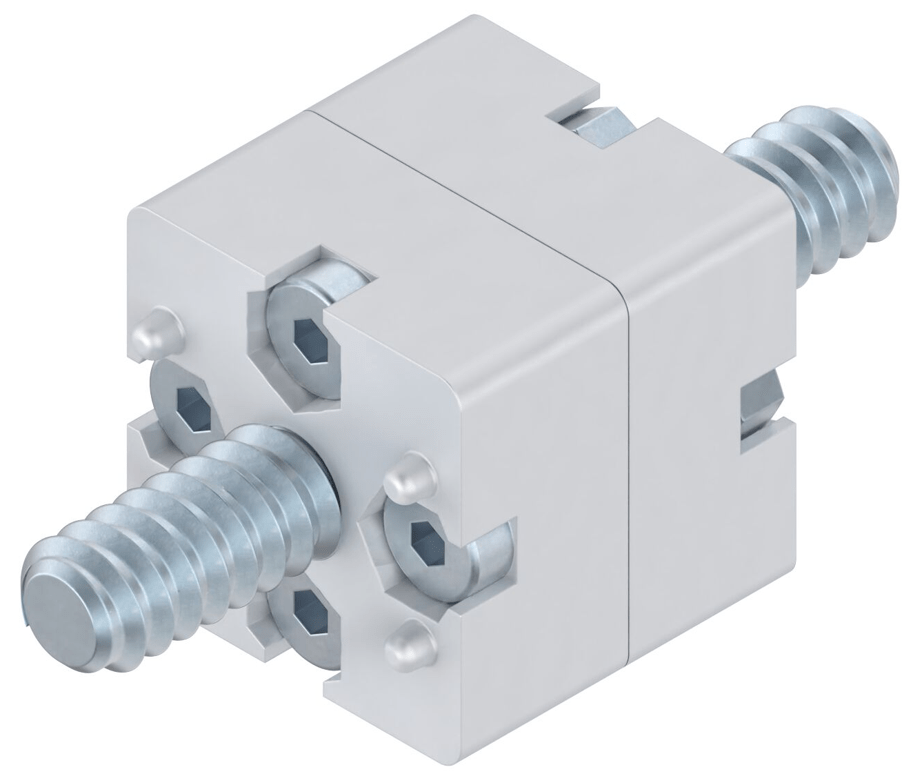

| Piesa capat 30x30 designLine |
8 |
30x30 |
81.0 |
2 x DIN 7984 M8x30 |
4 x DIN 934 M5 |
4 x DIN 7984 M5x25 |
0.11 |
3842538656 |

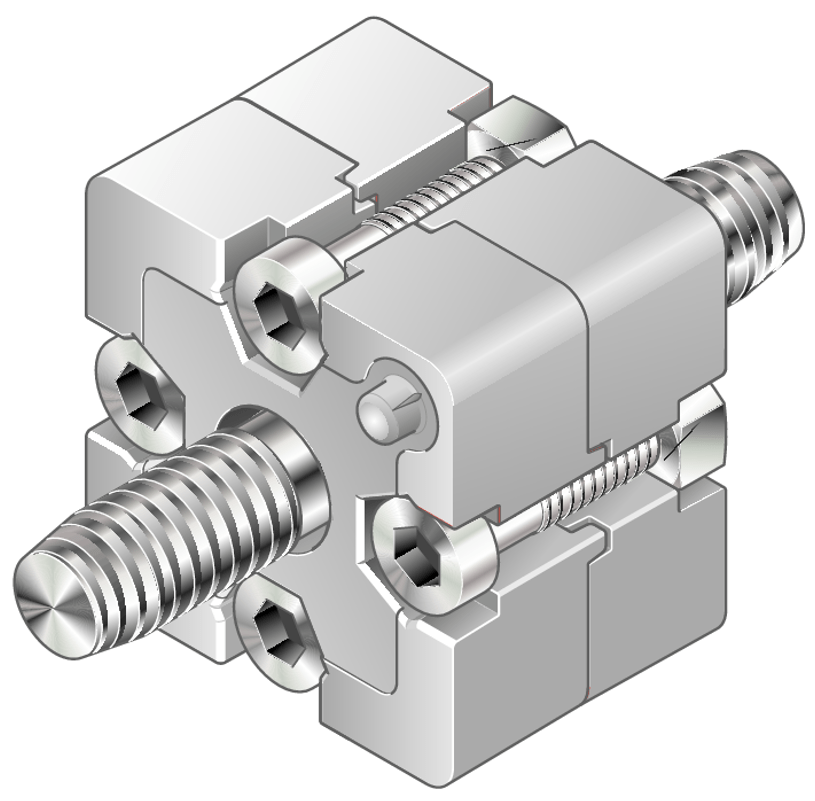

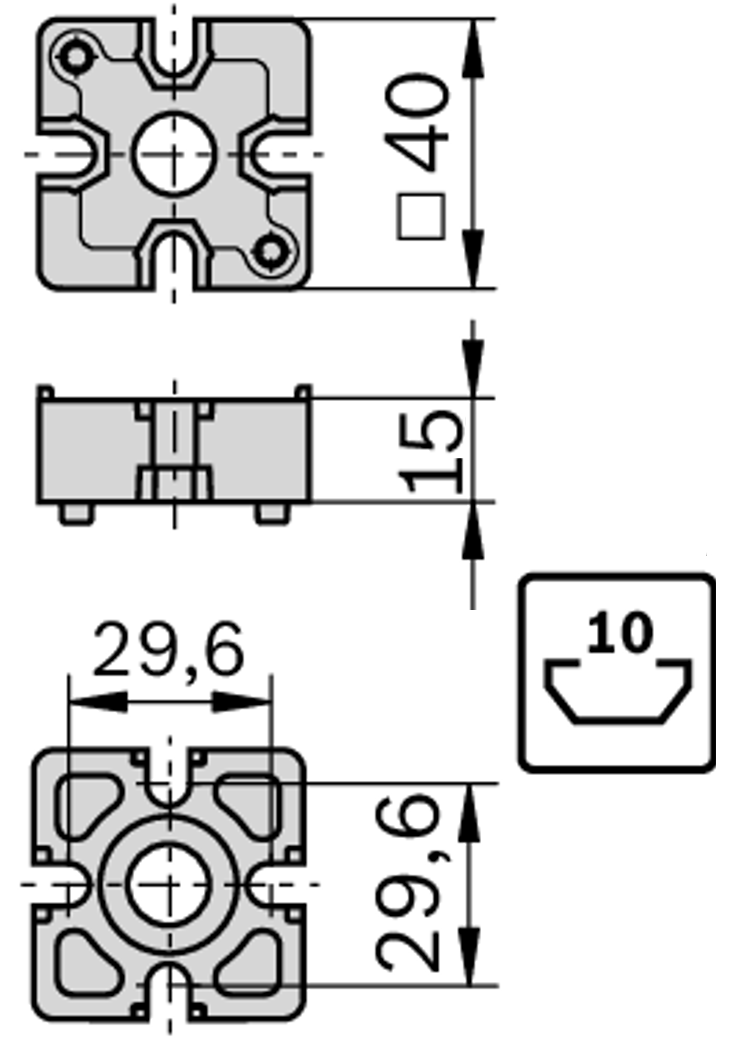

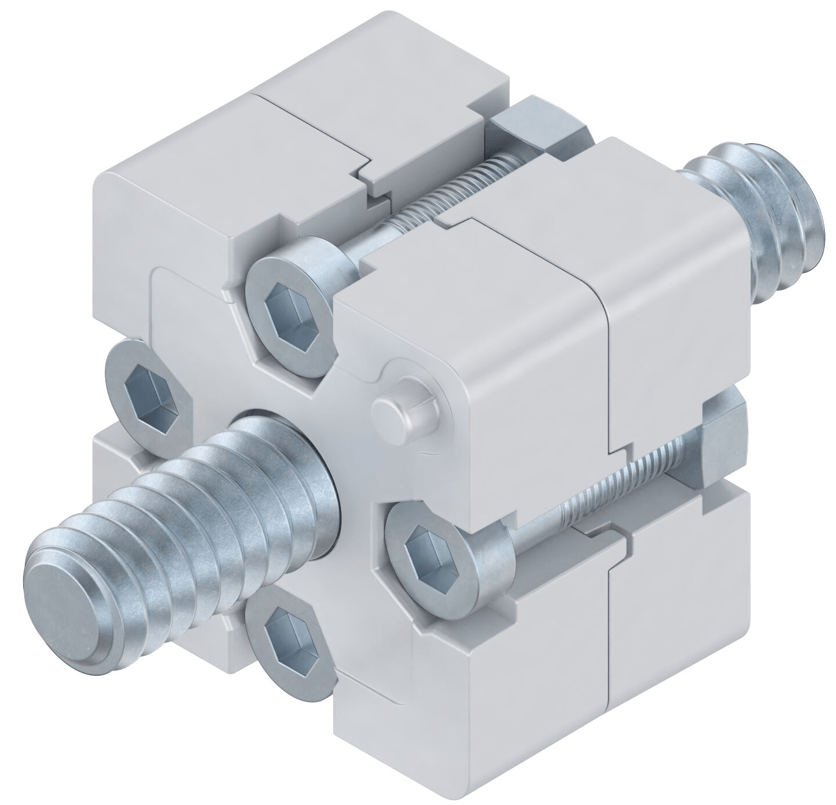

| Piesa capat 40x40 standard |
10 |
40x40 |
170.0 |
2 x S12x30 |
4 x ISO 4032 M6 |
4 x ISO 4762 M6x25 |
0.19 |
3842532196 |
| Piesa capat 40x40 designLine |
10 |
40x40 |
170.0 |
2 x S12x30 |
4 x ISO 4032 M6 |
4 x ISO 4762 M6x25 |
0.19 |
3842538657 |

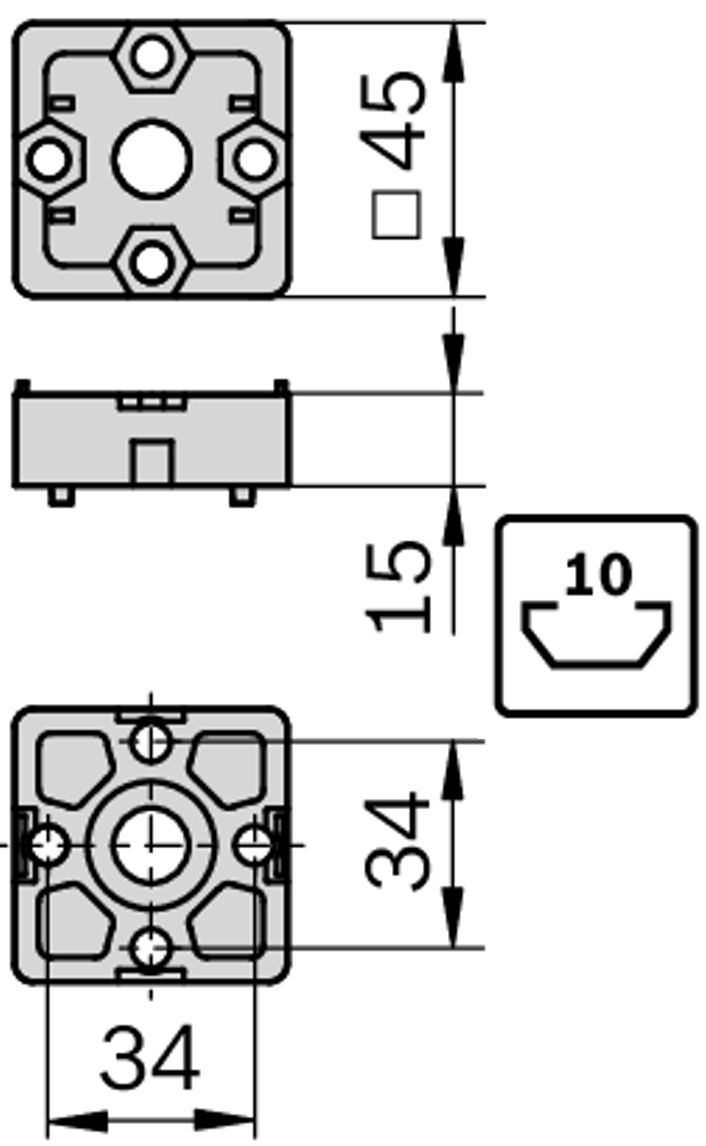

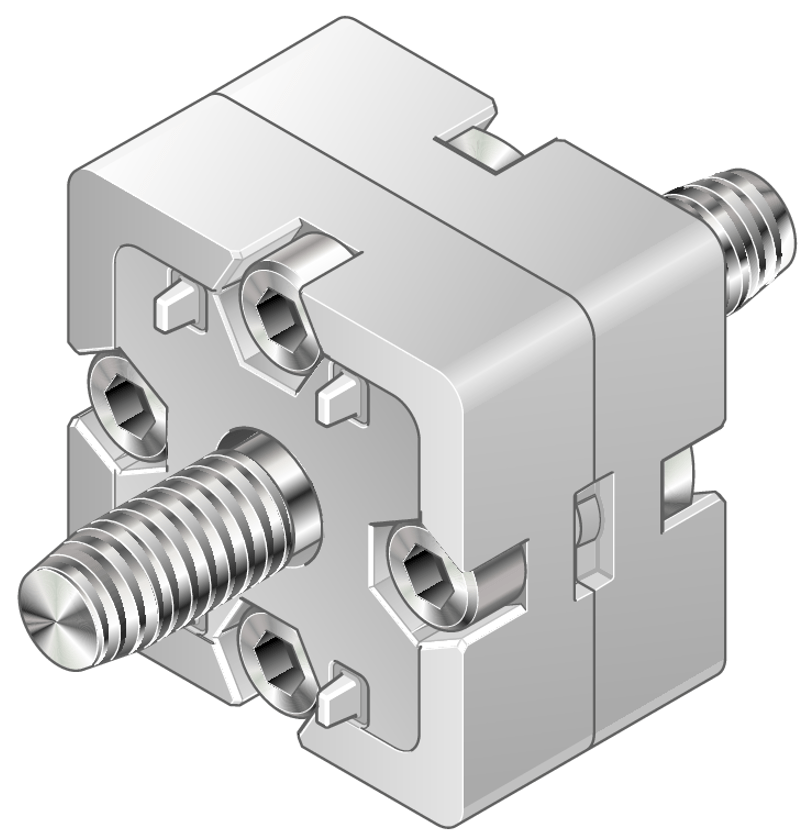

| Piesa capat 45x45 standard |
10 |
45x45 |
200.0 |
2 x S12x30 |
4 x ISO 4032 M6 |
4 x ISO 4762 M6x25 |
0.34 |
3842191175 |

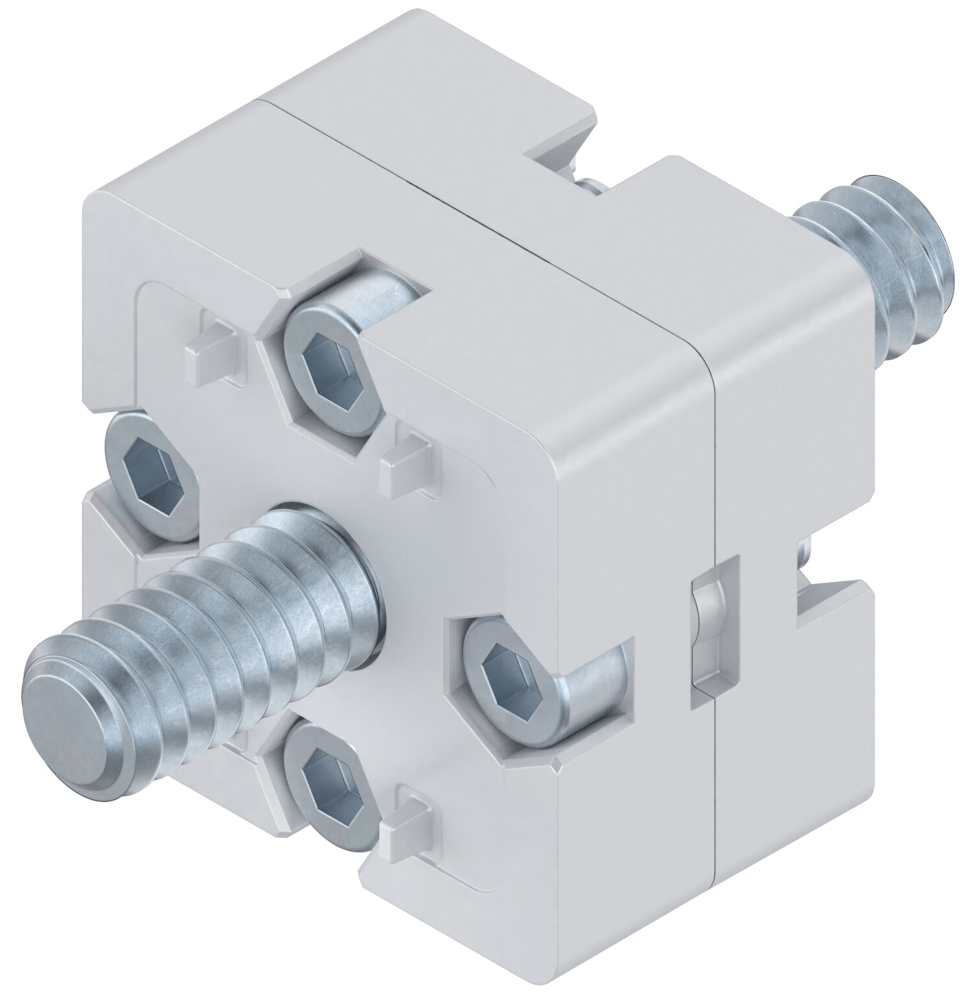

| Piesa capat 45x45 designLine |
10 |
45x45 |
200.0 |
2 x S12x30 |
4 x ISO 4032 M6 |
4 x ISO 4762 M6x25 |
0.34 |
3842538658 |

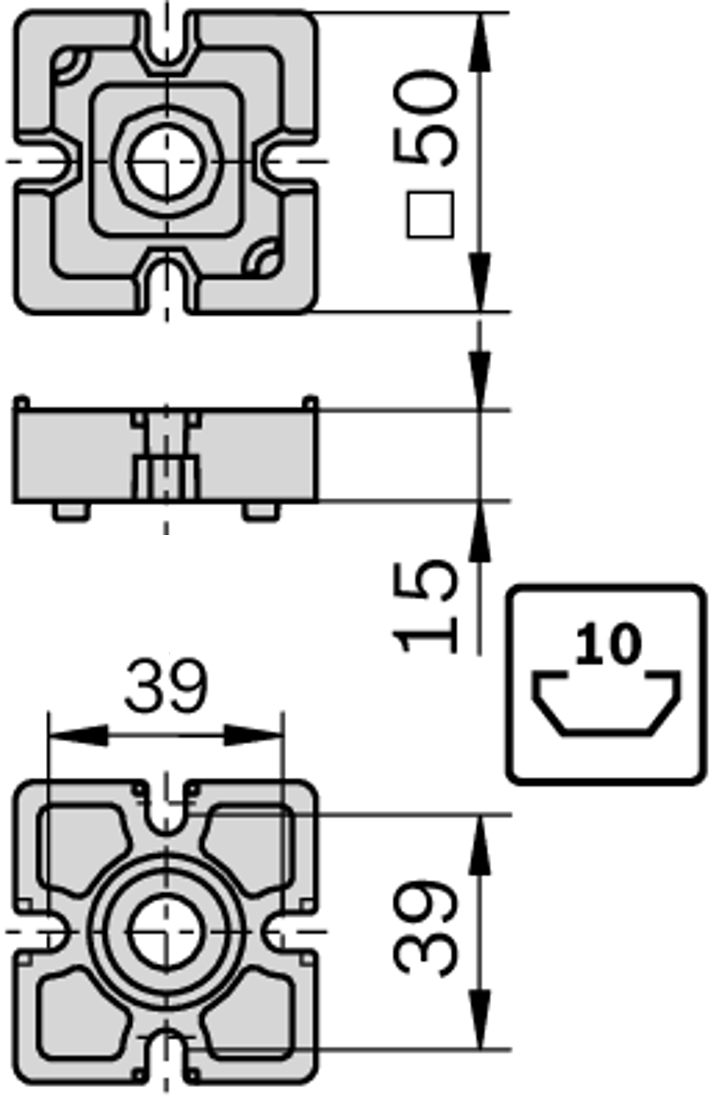

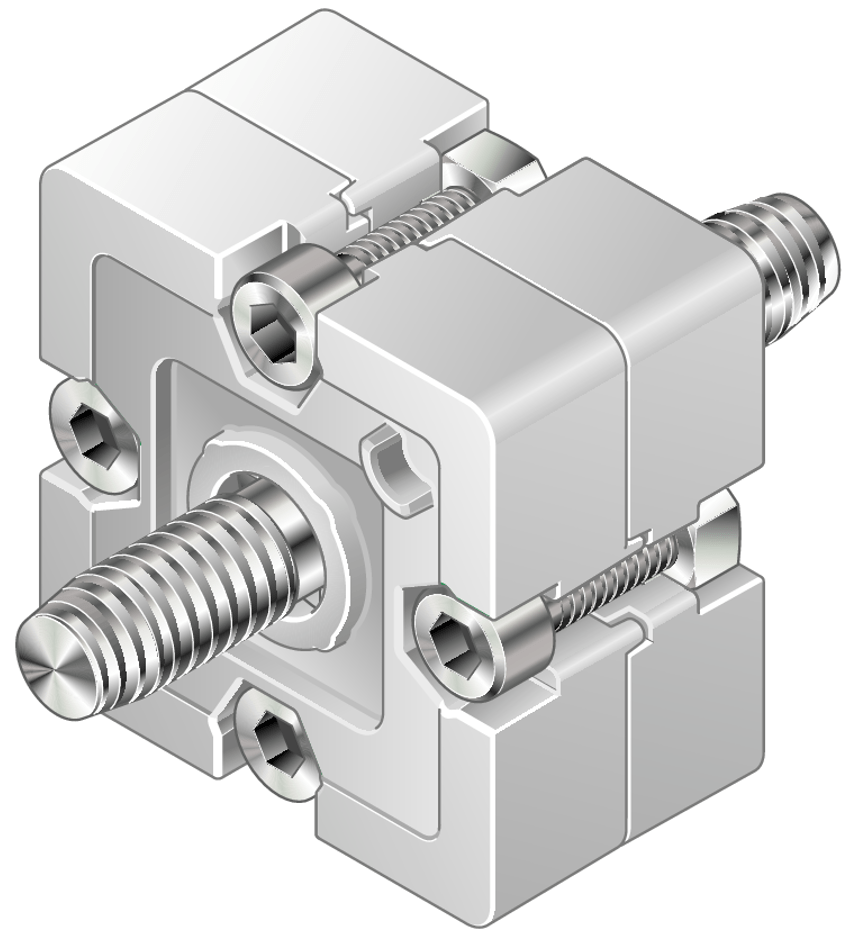

| Piesa capat 50x50 standard |
10 |
50x50 |
180.0 |
2 x S12x30 |
4 x ISO 4032 M6 |
4 x ISO 4762 M6x25 |
0.22 |
3842532199 |
