Racord cu filet exterior cupla rapida de racire matrite Seria ESHE si ESHTE DN 9 din INOX 1.4305

Racorduri pentru cuple rapide de racire matrite din INOX 1.4305 sistem DN 9
Racorduri pentru cuple rapide de racire matrite varianta constructiva ESHE si ESHTE
Aplicatii: injectie mase plastice pentru sistemele de temperare apa rece si ulei de temperare
Racirea matritelor de injectie in aplicatii Clean-Room
Variante constructiva cu sau fara ventil
Con de etansare conform DIM 3863
Disponibil cu filet exterior M14x1.5, M16x1.5, G1/4", G3/8" si G1/2"
Standard european
Unitate de impachetare 5 bucati
Presiune de lucru maxima PN 15 bar

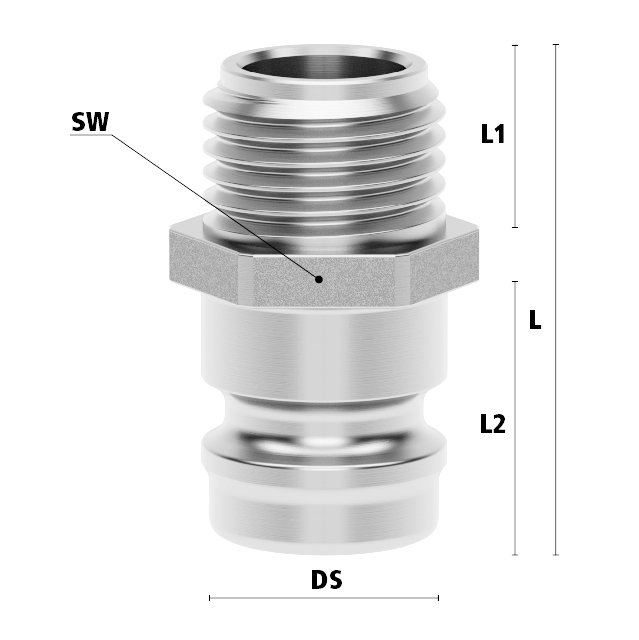

DN 9 (2).jpg

Filet interior

Ventil

Lungime totala L

Lungime filet L1

Lungime racord L2

Marime cheie SW

Diametru trecere mediu

Greutate G

[mm]

[mm]

[mm]

[mm]

[mm]

[g]

Cod produs

Filet interior :

G 1/4"

Ventil :

fara ventil

Lungime totala L [mm] :

26

Lungime filet L1 [mm] :

9

Lungime racord L2 [mm] :

14

Marime cheie SW [mm] :

15

Diametru trecere mediu [mm] :

9

Greutate G [g] :

17

ESHE 14 NA

Afişaţi detaliile

Racord cu filet exterior cupla rapida de racire matrite Seria ESHE si ESHTE DN 9 din INOX 1.4305 filet G 1/4" mm

Filet interior :

G 3/8"

Ventil :

fara ventil

Lungime totala L [mm] :

26

Lungime filet L1 [mm] :

9

Lungime racord L2 [mm] :

14

Marime cheie SW [mm] :

17

Diametru trecere mediu [mm] :

9

Greutate G [g] :

22

ESHE 38 NA

Afişaţi detaliile

Racord cu filet exterior cupla rapida de racire matrite Seria ESHE si ESHTE DN 9 din INOX 1.4305 filet G 3/8" mm

Filet interior :

G 1/2"

Ventil :

fara ventil

Lungime totala L [mm] :

31

Lungime filet L1 [mm] :

12

Lungime racord L2 [mm] :

14

Marime cheie SW [mm] :

22

Diametru trecere mediu [mm] :

9

Greutate G [g] :

22

ESHE 12 NA

Afişaţi detaliile

Racord cu filet exterior cupla rapida de racire matrite Seria ESHE si ESHTE DN 9 din INOX 1.4305 filet G 1/2" mm

Filet interior :

M 14x1.5

Ventil :

fara ventil

Lungime totala L [mm] :

26

Lungime filet L1 [mm] :

9

Lungime racord L2 [mm] :

14

Marime cheie SW [mm] :

15

Diametru trecere mediu [mm] :

9

Greutate G [g] :

16

ESHE 1415 NA

Afişaţi detaliile

Racord cu filet exterior cupla rapida de racire matrite Seria ESHE si ESHTE DN 9 din INOX 1.4305 filet M 14x1.5 mm

Filet interior :

M 16x1.5

Ventil :

fara ventil

Lungime totala L [mm] :

26

Lungime filet L1 [mm] :

9

Lungime racord L2 [mm] :

14

Marime cheie SW [mm] :

17

Diametru trecere mediu [mm] :

9

Greutate G [g] :

20

ESHE 1615 NA

Afişaţi detaliile

Racord cu filet exterior cupla rapida de racire matrite Seria ESHE si ESHTE DN 9 din INOX 1.4305 filet M 16x1.5 mm

Filet interior :

G 1/4"

Ventil :

cu ventil

Lungime totala L [mm] :

30

Lungime filet L1 [mm] :

11

Lungime racord L2 [mm] :

14

Marime cheie SW [mm] :

15

Diametru trecere mediu [mm] :

9

Greutate G [g] :

21

ESHE 14 NAAB

Afişaţi detaliile

Racord cu filet exterior cupla rapida de racire matrite Seria ESHE si ESHTE DN 9 din INOX 1.4305 filet G 1/4" mm

Filet interior :

G 3/8"

Ventil :

cu ventil

Lungime totala L [mm] :

29

Lungime filet L1 [mm] :

12

Lungime racord L2 [mm] :

14

Marime cheie SW [mm] :

17

Diametru trecere mediu [mm] :

9

Greutate G [g] :

23,5

ESHE 38 NAAB

Afişaţi detaliile

Racord cu filet exterior cupla rapida de racire matrite Seria ESHE si ESHTE DN 9 din INOX 1.4305 filet G 3/8" mm

Filet interior :

M 16x1.5

Ventil :

cu ventil

Lungime totala L [mm] :

29

Lungime filet L1 [mm] :

12

Lungime racord L2 [mm] :

14

Marime cheie SW [mm] :

17

Diametru trecere mediu [mm] :

9

Greutate G [g] :

23

ESHE 1615 NAAB

Afişaţi detaliile

Racord cu filet exterior cupla rapida de racire matrite Seria ESHE si ESHTE DN 9 din INOX 1.4305 filet M 16x1.5 mm
