- Produs original LÜDECKE - Quality Made in Germany!
- Cupla rapida pneumatica din INOX 1.4305 si la cerere si din INOX 1.4404
- Cupla extrem de robusta cu etansare optima de tip DN 7.8
- Standard european
- Disponibile in variante constructive: fara ventil, cu ventil uni sau bidirectional
- La varianta cu ventil bidirectional fluxul este dinspre cupla spre racord
- Deservire (cuplare / decuplare) cu o singura mana, nefiind necesare forte mari
- Sistem patentat OptiFlow - debite mari si pierderi mici de presiune prin noua tehnologie de ventile
- Pentru aer comprimat si alte medii gazoase si lichide
- Aplicatii pentru industria alimentara, farmaceutica, medicala, chimica, clean-room
- Pentru aplicatii cu cele mai inalte cerinte de igiena si de curatenie
- Presiune maxima de lucru 35 bar
- Temperatura de lucru intre -15°C si +200°C
- Filete conform ISO 228 / DN 13
- Se pot folosi pe langa racordurile din seria ESIE DN 7.8 si racorduri din seria ESE DN 7.2
- Material: arc INOX 1.4310, bila INOX 1.3541, etansare FKM (la cerere EPDM si FFKM) in rest din INOX 1.4305
Recomandam pentru fixarea furtunului coliere de inalta calitate LÜDECKE de tip:
Diametru nominal furtun DN
Ventil
Debit

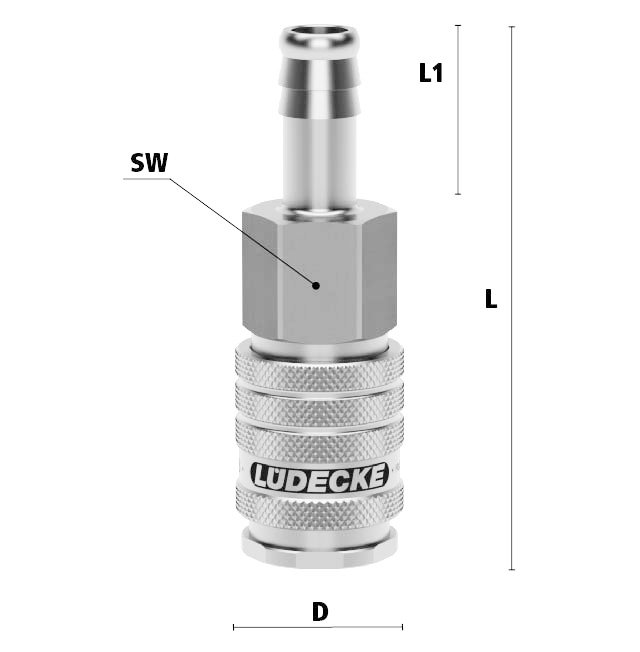

Lungime totala L
Lungime racord L1
Diametru exterior D
Greutate
[mm]
[l/min]
[mm]
[mm]
[mm]
[g]
Cod produs
Diametru nominal furtun DN
[mm]
:
6
Ventil
:
fara
Debit
[l/min]
:
2800
Lungime totala L
[mm]
:
73.5
Lungime racord L1
[mm]
:
25
Diametru exterior D
[mm]
:
23.5
Greutate
[g]
:
97
ESIE 6 TO
Diametru nominal furtun DN
[mm]
:
8
Ventil
:
fara
Debit
[l/min]
:
2800
Lungime totala L
[mm]
:
73.5
Lungime racord L1
[mm]
:
25
Diametru exterior D
[mm]
:
23.5
Greutate
[g]
:
98
ESIE 8 TO
Diametru nominal furtun DN
[mm]
:
9
Ventil
:
fara
Debit
[l/min]
:
2800
Lungime totala L
[mm]
:
73.5
Lungime racord L1
[mm]
:
25
Diametru exterior D
[mm]
:
23.5
Greutate
[g]
:
99
ESIE 9 TO
Diametru nominal furtun DN
[mm]
:
10
Ventil
:
fara
Debit
[l/min]
:
2800
Lungime totala L
[mm]
:
73.5
Lungime racord L1
[mm]
:
25
Diametru exterior D
[mm]
:
23.5
Greutate
[g]
:
99
ESIE 10 TO
Diametru nominal furtun DN
[mm]
:
13
Ventil
:
fara
Debit
[l/min]
:
2800
Lungime totala L
[mm]
:
73.5
Lungime racord L1
[mm]
:
25
Diametru exterior D
[mm]
:
23.5
Greutate
[g]
:
101
ESIE 13 TO
Diametru nominal furtun DN
[mm]
:
6
Ventil
:
unidirectional
Debit
[l/min]
:
2000
Lungime totala L
[mm]
:
73.5
Lungime racord L1
[mm]
:
25
Diametru exterior D
[mm]
:
23.5
Greutate
[g]
:
97
ESIE 6 T
Diametru nominal furtun DN
[mm]
:
8
Ventil
:
unidirectional
Debit
[l/min]
:
2000
Lungime totala L
[mm]
:
73.5
Lungime racord L1
[mm]
:
25
Diametru exterior D
[mm]
:
23.5
Greutate
[g]
:
98
ESIE 8 T
Diametru nominal furtun DN
[mm]
:
9
Ventil
:
unidirectional
Debit
[l/min]
:
2000
Lungime totala L
[mm]
:
73.5
Lungime racord L1
[mm]
:
25
Diametru exterior D
[mm]
:
23.5
Greutate
[g]
:
99
ESIE 9 T
Diametru nominal furtun DN
[mm]
:
10
Ventil
:
unidirectional
Debit
[l/min]
:
2000
Lungime totala L
[mm]
:
73.5
Lungime racord L1
[mm]
:
25
Diametru exterior D
[mm]
:
23.5
Greutate
[g]
:
99
ESIE 10 T
Diametru nominal furtun DN
[mm]
:
13
Ventil
:
unidirectional
Debit
[l/min]
:
2000
Lungime totala L
[mm]
:
73.5
Lungime racord L1
[mm]
:
25
Diametru exterior D
[mm]
:
23.5
Greutate
[g]
:
101
ESIE 13 T
Diametru nominal furtun DN
[mm]
:
6
Ventil
:
bidirectional
Debit
[l/min]
:
750
Lungime totala L
[mm]
:
73.5
Lungime racord L1
[mm]
:
25
Diametru exterior D
[mm]
:
23.5
Greutate
[g]
:
97
ESIE 6 TAB
Diametru nominal furtun DN
[mm]
:
8
Ventil
:
bidirectional
Debit
[l/min]
:
750
Lungime totala L
[mm]
:
73.5
Lungime racord L1
[mm]
:
25
Diametru exterior D
[mm]
:
23.5
Greutate
[g]
:
98
ESIE 8 TAB
Diametru nominal furtun DN
[mm]
:
9
Ventil
:
bidirectional
Debit
[l/min]
:
750
Lungime totala L
[mm]
:
73.5
Lungime racord L1
[mm]
:
25
Diametru exterior D
[mm]
:
23.5
Greutate
[g]
:
99
ESIE 9 TAB
Diametru nominal furtun DN
[mm]
:
10
Ventil
:
bidirectional
Debit
[l/min]
:
750
Lungime totala L
[mm]
:
73.5
Lungime racord L1
[mm]
:
25
Diametru exterior D
[mm]
:
23.5
Greutate
[g]
:
99
ESIE 10 TAB
Diametru nominal furtun DN
[mm]
:
13
Ventil
:
bidirectional
Debit
[l/min]
:
750
Lungime totala L
[mm]
:
73.5
Lungime racord L1
[mm]
:
25
Diametru exterior D
[mm]
:
23.5
Greutate
[g]
:
101
ESIE 13 TAB
