Role angrenate cu roata dintata dubla 2K portanta 480kg

Produse originale Torwegge - Quality Made in Germany!
Role angrenate de transport cu roata dintata dubla - disponibile la comanda

• Aplicatie	Sarcini mari si medii Pentru mese si conveioare angrenate
• Roti dintate standard din otel	5/8" x 3/8" cu 13 dinti, a = 16mm, b = 26mm, c = 18mm 5/8" x 3/8" cu 15 dinti, a = 16mm, b = 26mm, c = 18mm 3/4" x 7/16" cu 13 dinti, a = 16mm, b = 30mm, c = 18mm
• Mediu de lucru TGF	Umede, murdare si cu praf
• Mediu de lucru TRKS	Uscat si fara praf
• Material teava rola	Otel, otel zincat, otel cu furtun protectie PVC, otel cu protectie cauciuc
• Lagar rola	TGF cu etansare labirint cu ungere cu grasime pe baza de litiu TRKS
• Diametru teava rola lagar TRKS	60,5mm, 80mm, 88,9mm, 108mm si 133mm
• Diametru teava rola lagar TGF	60,5mm, 80mm, 88,9mm si 108mm
• Diametru ax rola lagar TGF, TRKS	20mm si 25 mm
• Portanta lagar sudat	480 kg/rola
• Portanta lagar cu frecare	200 kg/rola
• Viteza maxima transport	0.5 m/s
• Temperatura de functionare	-5°C pana +50°C
• Nivel zgomot	Redus
• Optiuni suplimentare la cerere	Ax rola din INOX

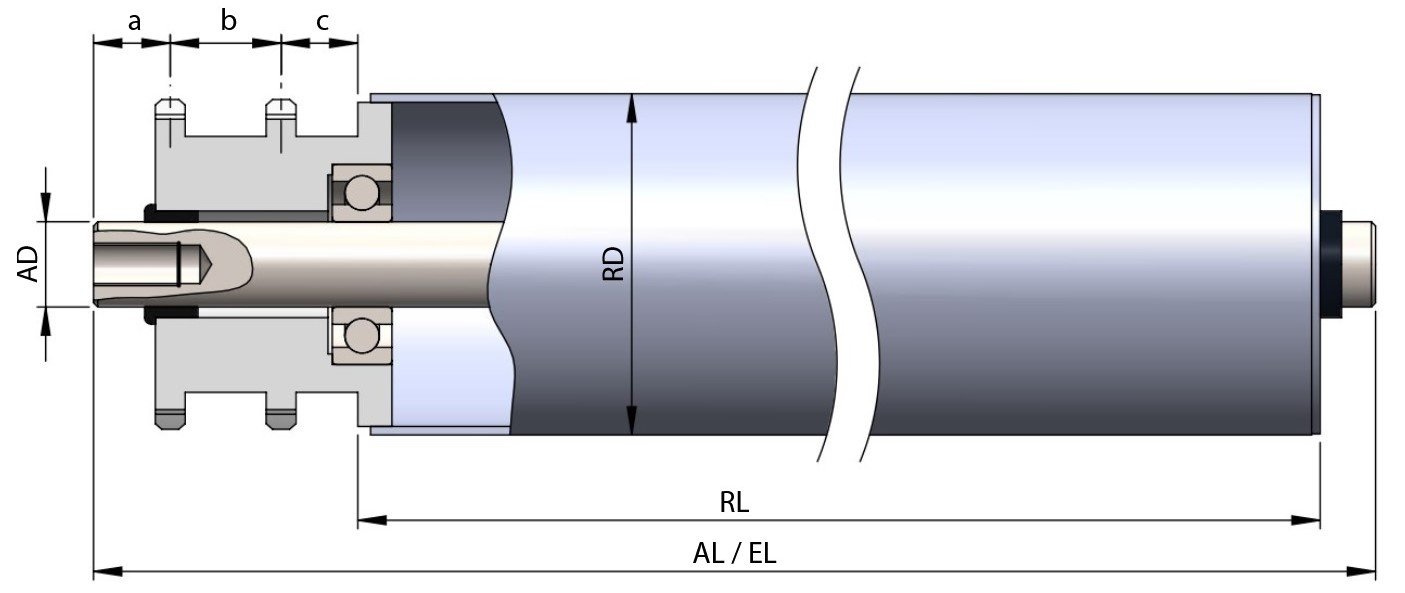

2K 3A DT.jpg

Variante de prelucrare ax

Lager rola	Diametru teava ØRD	Diametru ax ØAD	M	AM	IGM
	[mm]	[mm]	[mm]	[mm]	[mm]
TGF	63.5	20	EL = RL + 85	EL = RL + 67	EL = RL + 67
TGF	80	20	EL = RL + 85	EL = RL + 67	EL = RL + 67
TGF	80	25	EL = RL + 87	EL = RL + 67	EL = RL + 67
TGF	88.9	20	EL = RL + 85	EL = RL + 67	EL = RL + 67
TGF	88.9	25	EL = RL + 87	EL = RL + 67	EL = RL + 67
TGF	108	20	EL = RL + 85	EL = RL + 67	EL = RL + 67
TGF	108	25	EL = RL + 87	EL = RL + 67	EL = RL + 67
TGF	133	20	EL = RL + 85	EL = RL + 67	EL = RL + 67
TKL	133	25	EL = RL + 87	EL = RL + 67	EL = RL + 67
TRKS	63.5	20	EL = RL + 85	EL = RL + 67	EL = RL + 67
TRKS	80	20	EL = RL + 85	EL = RL + 67	EL = RL + 67
TRKS	80	25	EL = RL + 87	EL = RL + 67	EL = RL + 67
TRKS	88.9	20	EL = RL + 85	EL = RL + 67	EL = RL + 67
TRKS	88.9	25	EL = RL + 87	EL = RL + 67	EL = RL + 67
TRKS	108	20	EL = RL + 85	EL = RL + 67	EL = RL + 67
TRKS	108	25	EL = RL + 87	EL = RL + 67	EL = RL + 67

Variante suprafata teava

Teava rola ØRD x d	Lagar rola	Lagar rola	Diametru ax ØAD	Otel netratat ST	Otel zincat STI	Otel furtun protectie PVC STP	Otel protectie cauciuc STG
[mm x mm]			[mm]
63.5 X 2.9	TGF	TRKS	20	x	x		x
80 x 2.0	TKL	TRKS	20, 25	x	x	x	x
80 x 3.0	TKL	TRKS	20, 25	x	x	x	x
88.9 x 2.9	TKL	TRKS	20, 25	x	x	x	x
108 x 3.25	TKL	TRKS	20, 25	x	x	x	x
133 x 4.0	TKL		20, 25	x	x		x

Variante roti dintate

Material
rota dintata

Numar dinti
roata

Angrenare
sudata

Angrenare
frictiune**

Numar
comanda

Otel 13 x x 2K-ST-5/8-Z13-

Otel 15 x x 2K-ST-5/8-Z15-

Otel 13 x 2K-ST-3/4-Z13-

** Angrenare cu frictiune numai A20 si diametru Ø80mm si Ø88.9mm

Exemplu comanda
