Suport senzor detectare tabla dubla seria SHS75GS
SH75GS SHS75GS-135
Domeniu de aplicare
Suport senzor cu arc (SH75GS). Suport senzor cu arc și ventuză plată (SHS75GS-135). Produs succesor, înlocuiește SHS75GS. Pentru tablă mai groasă.
Caracteristici și date tehnice
| Senzori utilizabili: | P75VGS |
| Diametrul ventuzei: | 137 mm (nu se aplică la SH75GS) |
| Cursa suspensiei: | aprox. 26 mm |
| Înălțime totală (fără sarcină): | 125 mm |
| Greutate: | SH75GS: aprox. 0,7 kg | SHS75GS-135: aprox. 1,8 kg |
| Asamblare: | Găuri de montare de 20,5 mm pentru dispozitivul de prindere SHK |
| Forță de presiune la jumătatea cursei: | 65 N |
| Montarea senzorului: | Filet M75 x 1,5 mm |
| Conexiune la vid: | Furtun 8 mm diametru exterior |
| Timp de aspirație:* | 0,1 secunde |
Timpul de aspirație depinde în mare măsură de puterea de aspirare, rezistența țevii, unghiul de contact și presiunea de contact pe tablă.
Suporturile pentru senzori nu sunt potrivite pentru ridicare. (Excepție: suprafața foii este mai mică de 3 ori mai mare decât suprafața ventuzei.)
Variante de dispozitiv

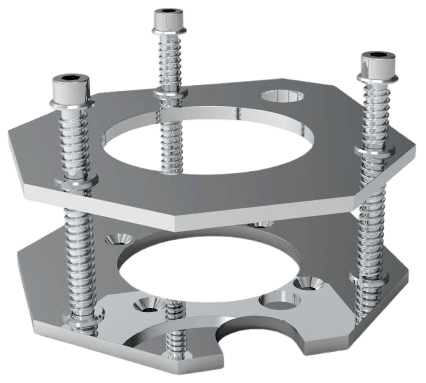

- SH75GS: Suport senzor cu arc

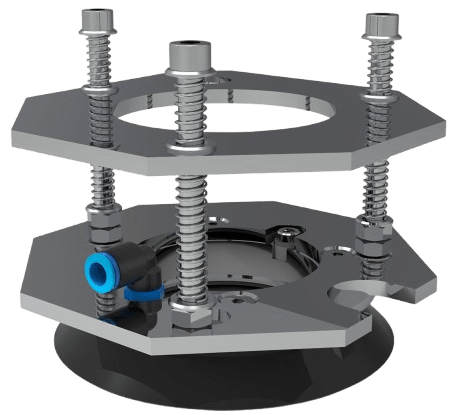

- SHS75GS-135: Suport senzor cu arc și ventuză plată, diametru 135 mm
Proprietățile aplicației
| SHS75GS-135 | SH75GS | |
| Pentru stivuitoare verticale: |
+ |
+ |
| Pentru încărcătoare robotizate și stivuitoare de mare viteză: |
- |
- - |
| Pentru stive de table înclinate: |
0 |
- |
| Pentru semifabricate sudate la comandă (TWB) |
- |
- |
(Explicație: „ - - ” = nepotrivit, de evitat absolut / „-” = nepotrivit / „o” = utilizabil / „+” = potrivit / „++ ” = foarte potrivit)
Piese de schimb
| SHS75GS-135 | SH75GS |
| Set de arcuri S0023211 | Set de arcuri S0023211 |
| Margine de cauciuc 2399838 (negru) | |
| Inel de etanșare 2399839 | |
| Cauciuc cu ținte 2399840 |
Accesorii
| SHK | Dispozitiv de prindere pentru montarea suportului de senzor pe scule de stivuire cu clemă transversală de 25 mm. |
Pentru testul individual de aplicație, accesați direct pagina noastră
