Placă opritoare pentru dispozitiv conic ‒ pentru profile de fixare | EH 23250.

Placa opritoare se utilizează la fixarea numai pe o parte a dispozitivului conic de fixare. O parte a dispozitivului conic de fixare se sprijină pe pasul plăcii de oprire și este astfel fixată.

Material

Oțel pentru scule, călit

Asamblare

Placa de oprire este montată între bara de strângere și dispozitivul conic de fixare.

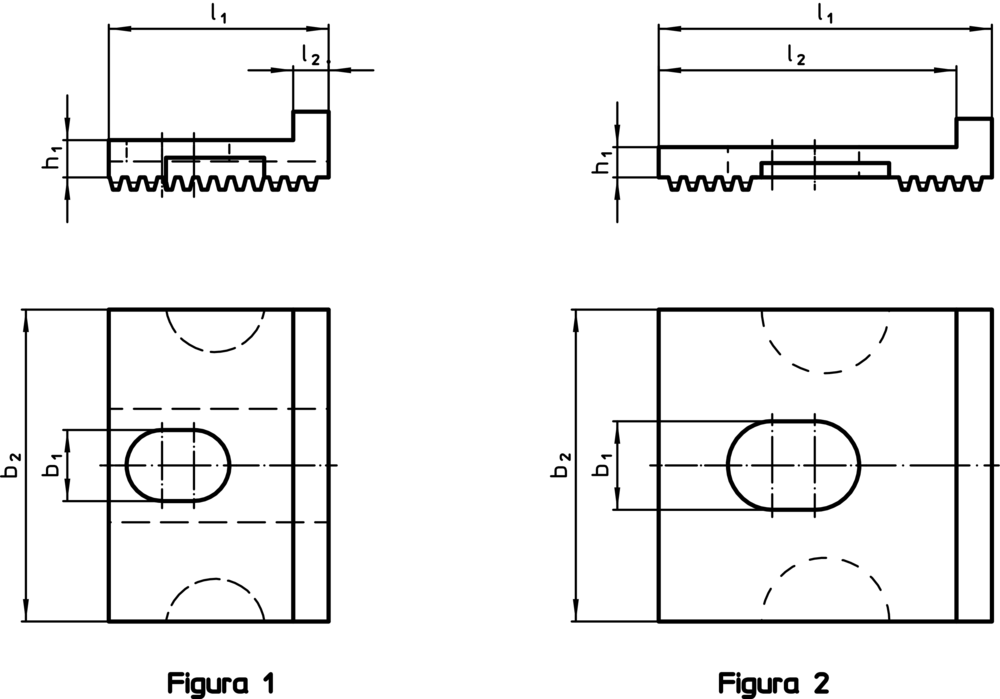

Desen

Fişă cu date

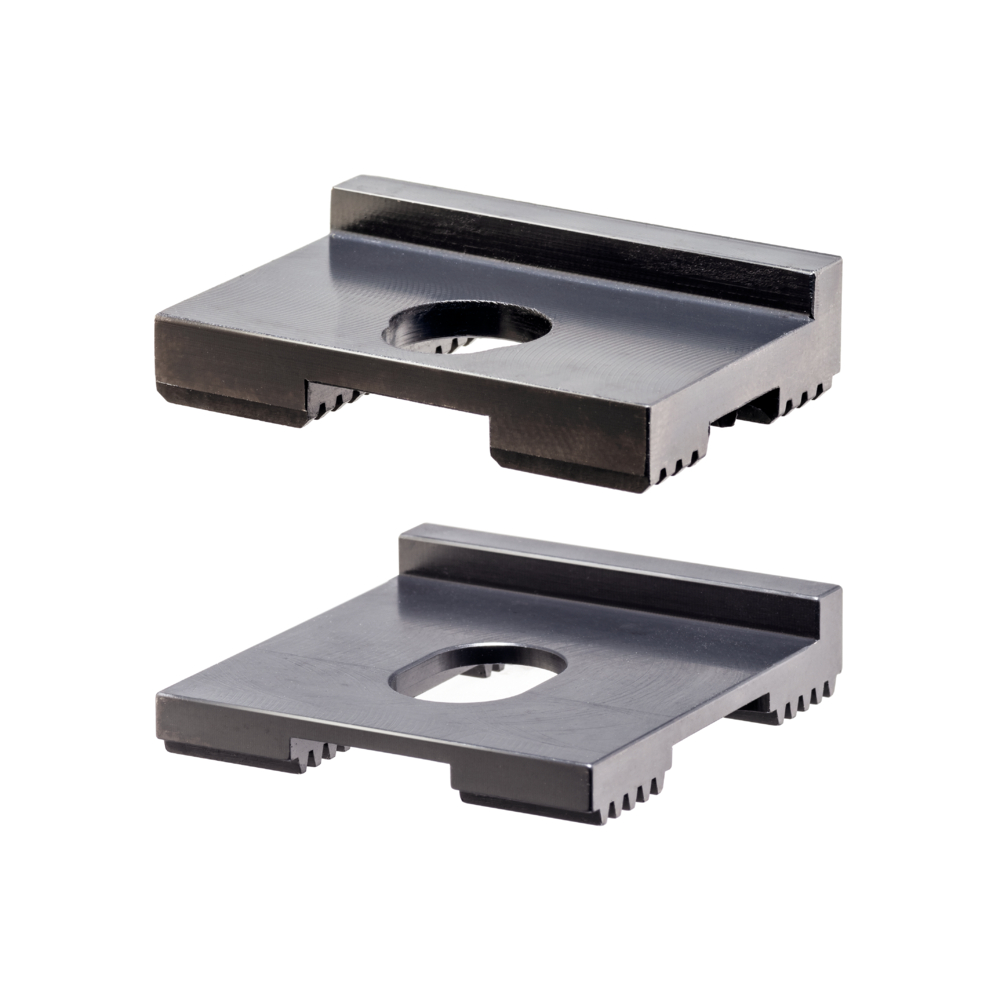

Imagine prezentare grupă

b₁

b₂

h₁

l₁

l₂

Dispozitiv conic

Greutate

[mm]

[g]

Cod produs

b₁ [mm] :

12,5 mm

b₂ [mm] :

44 mm

h₁ [mm] :

4,4 mm

l₁ [mm] :

47 mm

l₂ [mm] :

42 mm

Dispozitiv conic :

23250.0510 - .0515

Greutate [g] :

60 g

23250.0541

Afişaţi detaliile

b₁ [mm] :

10 mm

b₂ [mm] :

44 mm

h₁ [mm] :

6,4 mm

l₁ [mm] :

31 mm

l₂ [mm] :

5 mm

Dispozitiv conic :

23250.0501 - .0503

Greutate [g] :

61 g

23250.0540

Afişaţi detaliile
