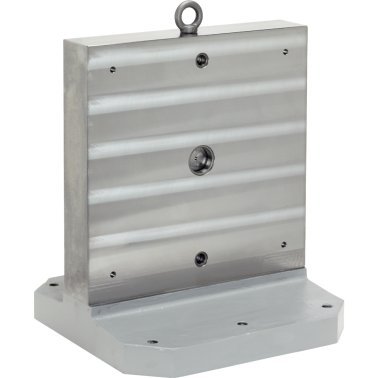

Echere de fixare pe mese | l1=630 mm | 1906.640

Cod produs: 1906.640

Brand: ERWIN HALDER KG

Documentație

Desen

Desen cu aplicație

Fişă cu date

CAD

Specificatii

Dimensiuni nominale	l1=630 mm
a [±0.013] [mm]	200 mm
b₂ [±0.2] [mm]	200 mm
d	M16
h [mm]	725 mm
h₁ [mm]	630 mm
h₂ [±0.01] [mm]	410 mm
l₁ [mm]	630 mm
l₃ [±0.2] [mm]	200 mm
l₄ [mm]	200 mm
l₅ [mm]	200 mm
n [mm]	6 mm
s [±0.02] [mm]	130 mm
y [mm]	16 mm
Numărul găurilor de fixare n	6
Material	Fontă gri GG
Funcție	aplica, fixare, lovit, poziţionare
Origine preferențială	CE
Surub	M12
Greutate [kg]	445 kg

Material

Note

Dimensiuni speciale la cerere.
