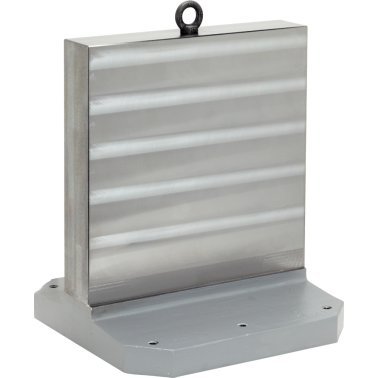

Echere de fixare pe mese, semi-finisate | b1=800 mm / l1=800 mm / Fontă gri GG | 1906.810

Cod produs: 1906.810

Brand: ERWIN HALDER KG

Documentație

Desen

Desen cu aplicație

Fişă cu date

CAD

Specificatii

Dimensiuni nominale	b1=800 mm / l1=800 mm / Fontă gri GG
a [±0.013] [mm]	300 mm
b₁ [mm]	800 mm
b₂ [±0.2] [mm]	300 mm
h [mm]	910 mm
h₁ [mm]	800 mm
l₁ [mm]	800 mm
l₄ [±0.2] [mm]	300 mm
n [mm]	8 mm
s [+1] [mm]	151 mm
y [mm]	16 mm
Numărul găurilor de fixare n	8
Material	Fontă gri GG
Filială	apărare, armată, comerț industrial, construcții de mașini, general
Funcție	aplica, fixare, lovit, poziţionare
Origine preferențială	CE
Surub	M16
Greutate [kg]	805 kg
l₃ [±0.2] [mm]	100 mm

Material

Note

Dimensiuni speciale la cerere.
