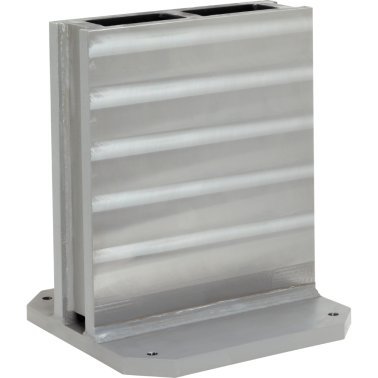

Echere de fixare pe mese, sudate semi-finisate | l1=500 mm | 1910.140

Cod produs: 1910.140

Brand: ERWIN HALDER KG

Documentație

Desen

Desen cu aplicație

Fişă cu date

CAD

Specificatii

Dimensiuni nominale	l1=500 mm
a [±0.013] [mm]	200 mm
h [mm]	600 mm
h₁ [mm]	545 mm
l₁ [mm]	500 mm
l₂ [mm]	500 mm
l₃ [±0.2] [mm]	200 mm
s [+1] [mm]	151 mm
y [mm]	12 mm
Material	Oţel, sudat
Funcție	aplica, fixare, lovit, poziţionare
Origine preferențială	CE
Surub	M12
Greutate [kg]	260 kg

Material

Note

Dimensiuni speciale la cerere.
