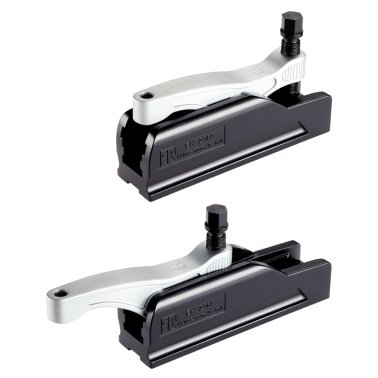

Bride compacte | d1=M12 | 23690.0012
Cod produs: 23690.0012
Bride compacte | d1=M12 | 23690.0012
Brand:
ERWIN HALDER KG

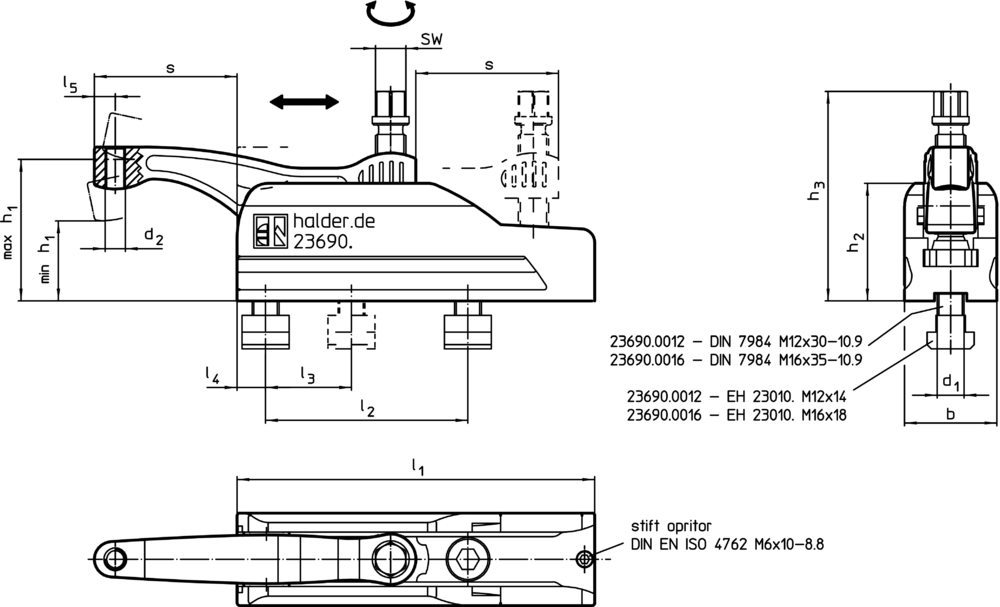

Specificatii
| d1=M12 | |
| 45 mm | |
| M8 | |
| 60 mm | |
| 40 mm | |
| 59 mm | |
| 95 mm | |
| 134 mm | |
| 70 mm | |
| 50 mm | |
| 13 mm | |
| 10 mm | |
| 43 mm | |
| M12 | |
| 45 Nm | |
| 16 mm | |
| 15 kN | |
| Oţel tratat termic, acoperire neagră | |
| Oţel tratat termic, cu revenire, cu acoperire argintie | |
| construcția de camioane, construcții de mașini, general, mașini de materiale de construcții, peisagistică / tehnologii în agricultură și grădinărit | |
| fixare, strângere | |
| L12, V70 | |
| CE | |
| 1840 g |

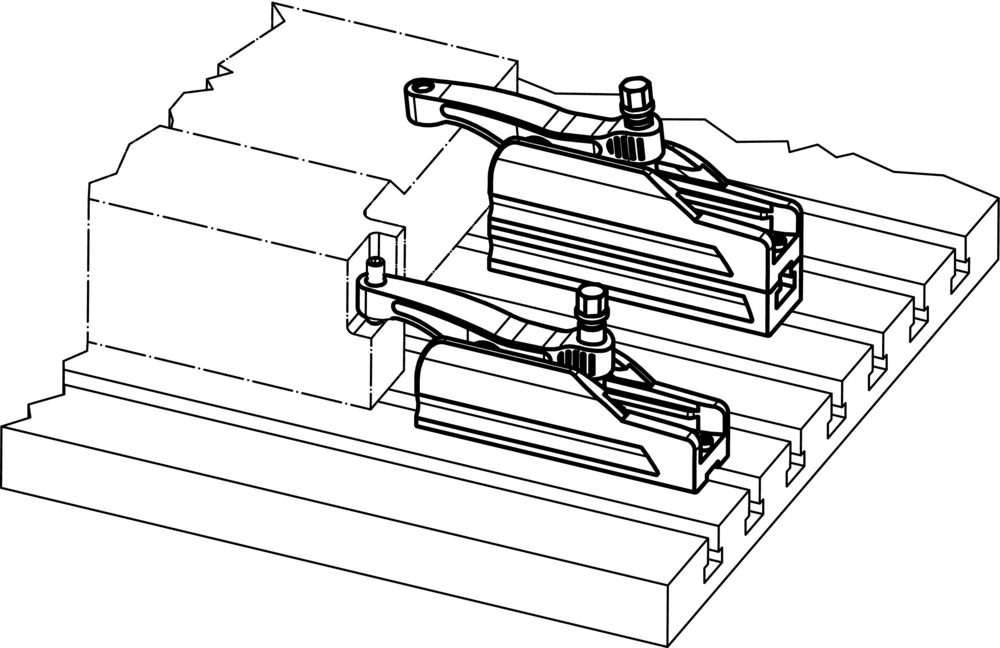

Clemele compacte sunt utilizate pentru aplicaţii universale. Datorită mânerului autoblocant se pot folosii pentru prinderea fie pe orizontală fie pe verticală a pieselor prelucrate sau neprelucrate.
Caracteristici:
- Prindere exactă și poziționare precisă
- Ușor, utilizare universală
- Forță de strângere mare la cupluri de strângere mici, rezistent la abraziune datorită mânerului
- Continuitate, suprafața de prindere mare
- Mânerul în întregime retractabil pentru a nu fi un obstacol la schimbul pieselor
- Maneta de prindere cu filet poate fi folosită în combinație cu mai multe elemente, de ex. șuruburi cu bilă (EH 22700. - EH 22720.), opritoare (EH 22730. / EH 22740.) etc.
- Posibilitate mare de ajustare pentru o forța constantă
- Reglare pe înălțime cu ajutorul adaptoarelor 23690.0112/.0116
- Setare ușoara și flexibilă
- Rezistență la coroziune
- Rezistență la șpan și mizerie
Material
Corp
- Oţel tratat termic, acoperire neagră
Manetă de fixare
- Oţel tratat termic, cu revenire, cu acoperire argintie
Asamblare
Asamblare si setare:
- Scoateţi pinii opritori ISO 4762-M 6 x 10.
- Mişcaţi in direcţia înapoi şi scoateţi maneta.
- Fixaţi cu cele doua şuruburi cu locaş hexagonal (livrate împreuna cu piesa).
- Plasaţi maneta pe sanie apoi fixaţi.
- Introduceţi pinii opritori ISO 4762 - M 6 x 10.
Operaţii

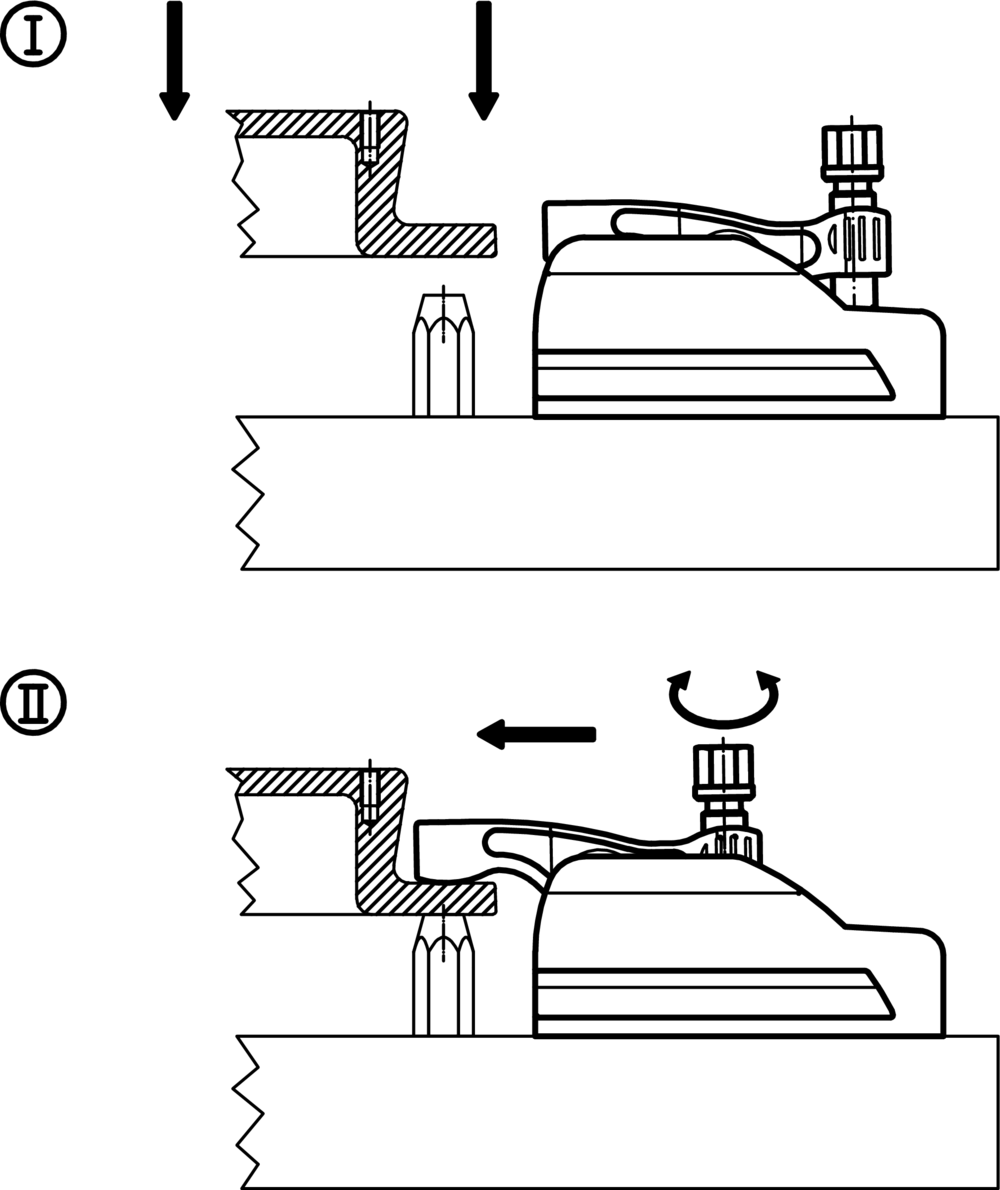

Procesul de prindere:
- Aduceţi maneta in poziţia de pridere.
- Prinderease faceprin intermediul unuișurubcu gulerhexagonal.
- Eliberarease faceînordine inversă.
