Opritoare oscilante ajustabile cu autoresetare EH 22741.

Se pot utiliza ca și opritor, suport sau placă de susținere și poate fi montat pe elementele de prindere.

Prin resetarea poziției paralele la punctul de contact al opritorului oscilant se oferă o poziție inițială definită, prevenind astfel la introducerea piesei prinderea opritorului într-o poziție oblică.

Material

Element arc

Termoplastic PUR

Bilă

Oţel pentru rulmenţi, călit, lucios

Corp

Oţel tratat termic, cu revenire, fosfatat

Piuliță

Oţel, brunat (ISO 4035)

Note

Bila este protejată împotriva rotaţiei.

Capacitatea de încărcare este valabilă pentru modele din oțel şi din oțel inoxidabil.

Variantă specială la cerere.

Desen

Fişă cu date

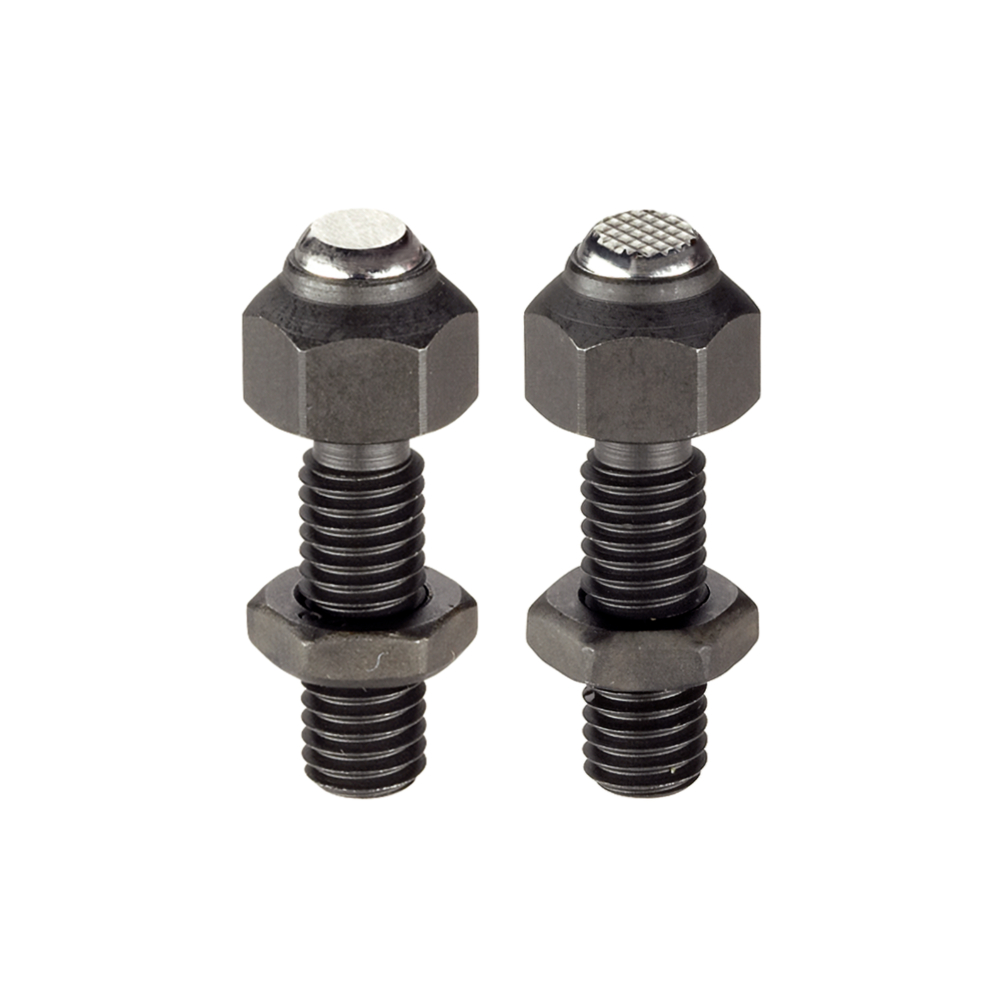

Imagine prezentare grupă

d₁

d₂

l₁

Moment străngere

Bilă

Greutate

[mm]

[Nm]

[g]

Cod produs

d₁ :

M16

d₂ [mm] :

10,5 mm

e [mm] :

27 mm

l [mm] :

60,7 mm

l₁ [mm] :

40 mm

s [mm] :

24 mm

Moment străngere [Nm] :

206 Nm

Bilă :

Oţel pentru rulmenţi, călit, lucios

Greutate [g] :

128 g

22741.0324

Afişaţi detaliile

d₁ :

M12

d₂ [mm] :

8,6 mm

e [mm] :

19 mm

l [mm] :

50,7 mm

l₁ [mm] :

35 mm

s [mm] :

17 mm

Moment străngere [Nm] :

82 Nm

Bilă :

Oţel pentru rulmenţi, călit, lucios

Greutate [g] :

56 g

22741.0317

Afişaţi detaliile

d₁ :

M10

d₂ [mm] :

8,6 mm

e [mm] :

19 mm

l [mm] :

45,7 mm

l₁ [mm] :

30 mm

s [mm] :

17 mm

Moment străngere [Nm] :

46 Nm

Bilă :

Oţel pentru rulmenţi, călit, lucios

Greutate [g] :

44 g

22741.0316

Afişaţi detaliile

d₁ :

d₂ [mm] :

5,8 mm

e [mm] :

14,5 mm

l [mm] :

36,6 mm

l₁ [mm] :

25 mm

s [mm] :

13 mm

Moment străngere [Nm] :

25 Nm

Bilă :

Oţel pentru rulmenţi, călit, lucios

Greutate [g] :

20 g

22741.0313

Afişaţi detaliile

d₁ :

M16

d₂ [mm] :

10,5 mm

e [mm] :

27 mm

l [mm] :

60,7 mm

l₁ [mm] :

40 mm

s [mm] :

24 mm

Moment străngere [Nm] :

206 Nm

Bilă :

Oţel pentru rulmenţi, călit, lucios

Greutate [g] :

128 g

22741.0024

Afişaţi detaliile

d₁ :

M12

d₂ [mm] :

8,6 mm

e [mm] :

19 mm

l [mm] :

50,7 mm

l₁ [mm] :

35 mm

s [mm] :

17 mm

Moment străngere [Nm] :

82 Nm

Bilă :

Oţel pentru rulmenţi, călit, lucios

Greutate [g] :

56 g

22741.0017

Afişaţi detaliile

d₁ :

M10

d₂ [mm] :

8,6 mm

e [mm] :

19 mm

l [mm] :

45,7 mm

l₁ [mm] :

30 mm

s [mm] :

17 mm

Moment străngere [Nm] :

46 Nm

Bilă :

Oţel pentru rulmenţi, călit, lucios

Greutate [g] :

44 g

22741.0016

Afişaţi detaliile

d₁ :

d₂ [mm] :

5,8 mm

e [mm] :

14,5 mm

l [mm] :

36,6 mm

l₁ [mm] :

25 mm

s [mm] :

13 mm

Moment străngere [Nm] :

25 Nm

Bilă :

Oţel pentru rulmenţi, călit, lucios

Greutate [g] :

20 g

22741.0013

Afişaţi detaliile

Opritoare oscilante ajustabile cu autoresetare EH 22741.
