Opritoare oscilante cu autoresetare EH 22731.

Se pot utiliza ca și opritor, suport sau placă de susținere și poate fi montat pe elementele de prindere.

Prin resetarea poziției paralele la punctul de contact al opritorului oscilant se oferă o poziție inițială definită, prevenind astfel la introducerea piesei prinderea opritorului într-o poziție oblică.

Material

Element arc

Termoplastic PUR

Bilă

Oţel pentru rulmenţi, călit, lucios

Corp

Oţel tratat termic, cu revenire, fosfatat

Note

Bila este protejată împotriva rotaţiei.

Capacitatea de încărcare este valabilă pentru modele din oțel şi din oțel inoxidabil.

Desen

Fişă cu date

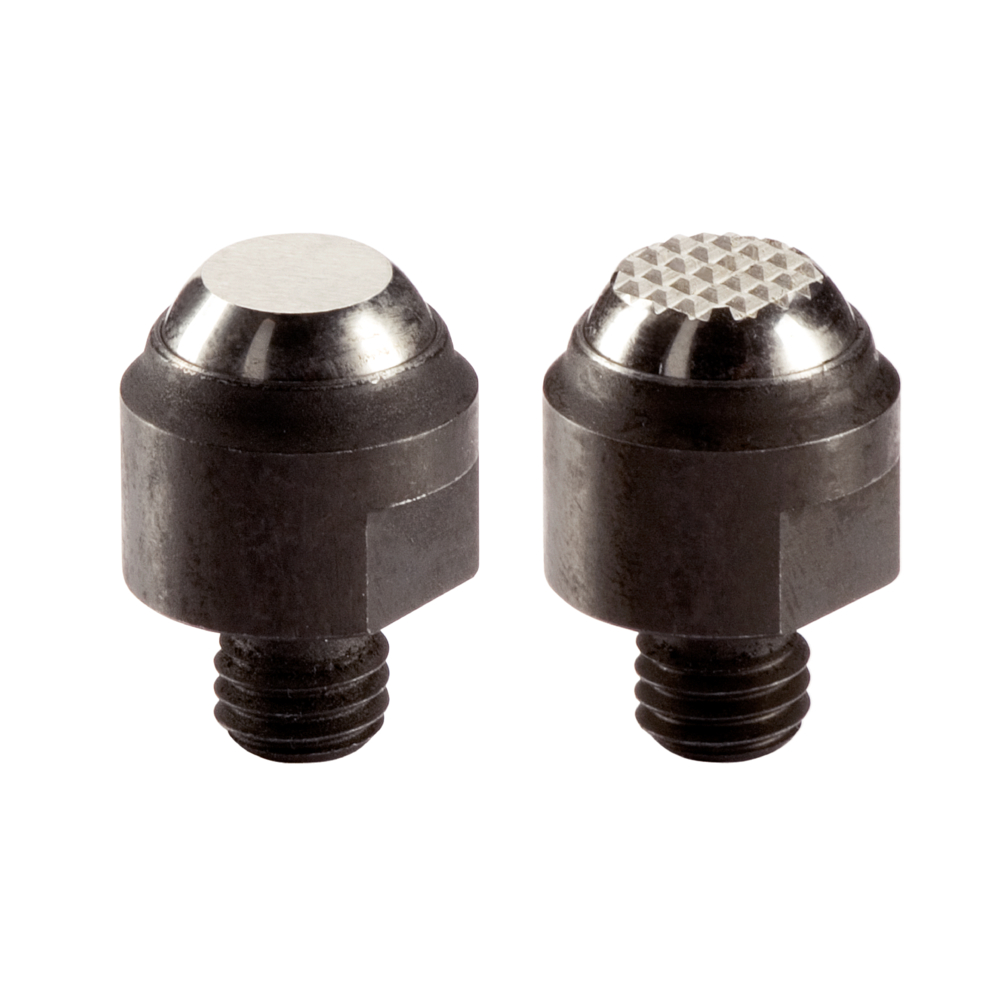

Imagine prezentare grupă

d₁

d₂

d₃

Moment străngere

Bilă

Greutate

l₁ [±0.1]

[mm]

[Nm]

[mm]

[g]

[mm]

Cod produs

d₁ [mm] :

30 mm

d₂ :

M16

d₃ [mm] :

20 mm

Moment străngere [Nm] :

206 Nm

SW [mm] :

27 mm

Bilă :

Oţel pentru rulmenţi, călit, lucios

Greutate [g] :

149 g

l₁ [±0.1] [mm] :

27 mm

22731.0330

Afişaţi detaliile

d₁ [mm] :

20 mm

d₂ :

M12

d₃ [mm] :

10,5 mm

Moment străngere [Nm] :

82 Nm

SW [mm] :

17 mm

Bilă :

Oţel pentru rulmenţi, călit, lucios

Greutate [g] :

43 g

l₁ [±0.1] [mm] :

18 mm

22731.0320

Afişaţi detaliile

d₁ [mm] :

20 mm

d₂ :

d₃ [mm] :

10,5 mm

Moment străngere [Nm] :

25 Nm

SW [mm] :

17 mm

Bilă :

Oţel pentru rulmenţi, călit, lucios

Greutate [g] :

38 g

l₁ [±0.1] [mm] :

18 mm

22731.0318

Afişaţi detaliile

d₁ [mm] :

13 mm

d₂ :

d₃ [mm] :

7,2 mm

Moment străngere [Nm] :

25 Nm

SW [mm] :

11 mm

Bilă :

Oţel pentru rulmenţi, călit, lucios

Greutate [g] :

13 g

l₁ [±0.1] [mm] :

13 mm

22731.0313

Afişaţi detaliile

d₁ [mm] :

30 mm

d₂ :

M16

d₃ [mm] :

20 mm

Moment străngere [Nm] :

206 Nm

SW [mm] :

27 mm

Bilă :

Oţel pentru rulmenţi, călit, lucios

Greutate [g] :

149 g

l₁ [±0.1] [mm] :

22731.0030

Afişaţi detaliile

d₁ [mm] :

20 mm

d₂ :

M12

d₃ [mm] :

10,5 mm

Moment străngere [Nm] :

82 Nm

SW [mm] :

17 mm

Bilă :

Oţel pentru rulmenţi, călit, lucios

Greutate [g] :

43 g

l₁ [±0.1] [mm] :

22731.0020

Afişaţi detaliile

d₁ [mm] :

20 mm

d₂ :

d₃ [mm] :

10,5 mm

Moment străngere [Nm] :

25 Nm

SW [mm] :

17 mm

Bilă :

Oţel pentru rulmenţi, călit, lucios

Greutate [g] :

38 g

l₁ [±0.1] [mm] :

22731.0018

Afişaţi detaliile

d₁ [mm] :

13 mm

d₂ :

d₃ [mm] :

7,2 mm

Moment străngere [Nm] :

25 Nm

SW [mm] :

11 mm

Bilă :

Oţel pentru rulmenţi, călit, lucios

Greutate [g] :

13 g

l₁ [±0.1] [mm] :

22731.0013

Afişaţi detaliile
