Dispozitiv interior centrare tevi, flanse Ø 15-64mm

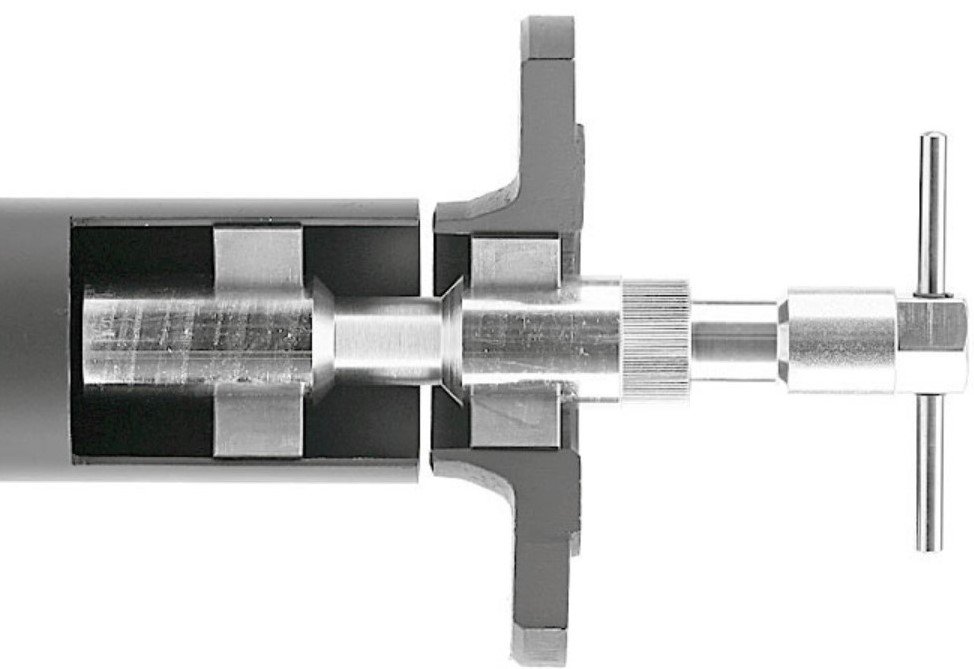

Cu pene de prindere. Centrarea şi prinderea rapidă, sigură şi exactă a flanşelor,
picioarelor, inelelor etc. pe ţevile şi recipientele cilindrice într-o singură etapă de lucru.
Compensarea automată a diametrelor, inclusiv a celor cu diferenţe extreme.
♦ Pentru prevenirea coroziunii electrolitice, recomandăm versiunea cu braţe de
fixare din oţel inoxidabil (VA 12CrNi177 1.4310).
♦ Disponibil in 7 variante constructive
Date si caracteristici tehnice
picioarelor, inelelor etc. pe ţevile şi recipientele cilindrice într-o singură etapă de lucru.
Compensarea automată a diametrelor, inclusiv a celor cu diferenţe extreme.
♦ Pentru prevenirea coroziunii electrolitice, recomandăm versiunea cu braţe de
fixare din oţel inoxidabil (VA 12CrNi177 1.4310).
♦ Disponibil in 7 variante constructive
Date si caracteristici tehnice
|
Dimensiunea |
004 |
003 |
002 |
001 |
01 |
0 |
00 |
|---|---|---|---|---|---|---|---|
| Interval de fixare [mm] | 15 - 19 | 16 - 20 | 19 - 25 | 24 - 32 | 31 - 40 | 38 - 52 | 51 - 64 |
| Greutate [kg] | 0,20 | 0,20 | 0,25 | 0,50 | 0,50 | 1,25 | 1,25 |

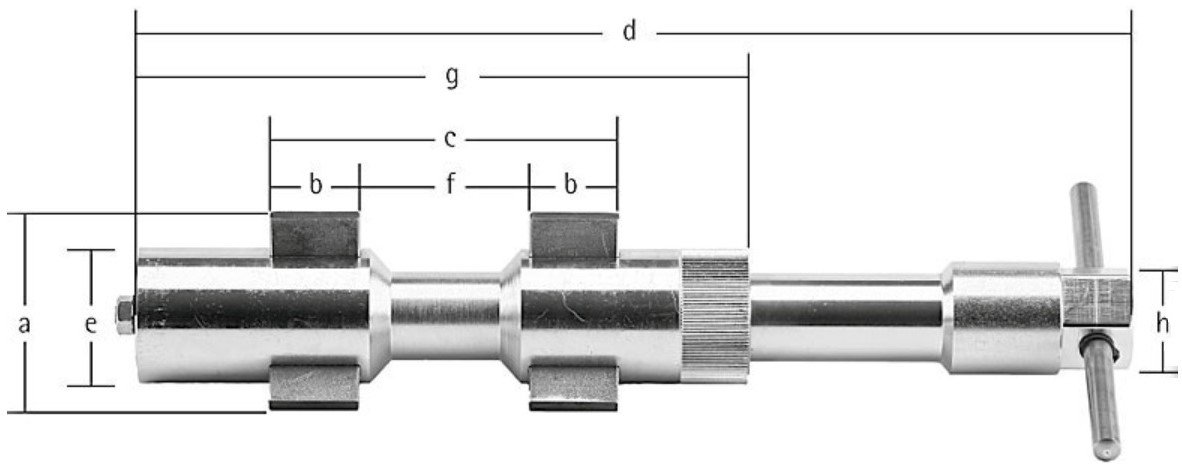

| a [mm] | 15 -19 | 16 - 20 | 19 - 25 | 24 - 32 | 31 - 40 | 38 - 52 | 51 - 64 |
| b [mm] | 15 | 15 | 15 | 20 | 20 | 25 | 25 |
| c [mm] | 50 | 50 | 54 | 84 | 84 | 97 | 97 |
| d [mm] | 154 - 170 | 154 - 170 | 154 - 170 | 100 - 225 | 200 - 225 | 247 - 278 | 247 - 278 |
| e [mm] | 15 | 16 | 19 | 34 | 24 | 38 | 38 |
| f [mm] | 20 | 20 | 24 | 44 | 44 | 47 | 47 |
| g [mm] | 100 | 100 | 100 | 149 | 149 | 170 | 170 |
| h [mm] | SW 12 | SW 12 | SW 12 | SW 15 | SW 15 | SW 27 | SW 27 |
