Dispozitiv interior centrare tevi, flanse Ø 54 -520mm, varianta confortabila

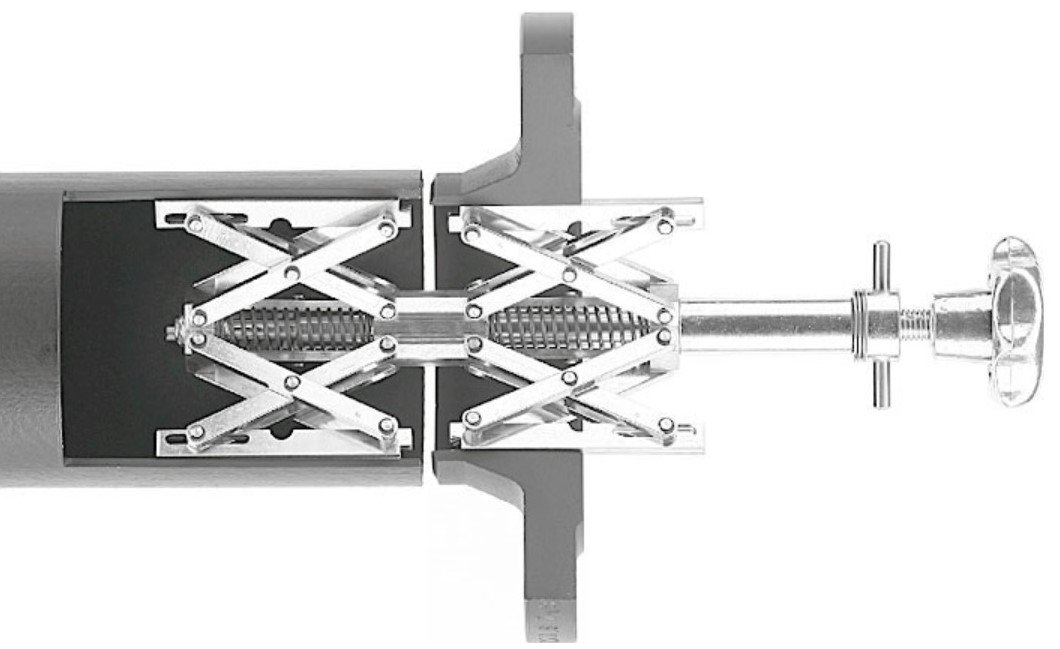

Utilizarea este deosebit de avantajoas în cazul pieselor fasonate grele datorită elementelor de expansiune tensionabile independent. Dispozitivul de centrare CENTROMAT® este fixat pe ţeavă, flanşă, etc. prin intermediul elementului de expasiune inferior, iar apoi centrat şi fixat definitiv prin intermediul elementului de centrare superior. Compensarea automată a diametrelor.
♦ Pentru prevenirea coroziunii electrolitice, recomandăm versiunea cu braţe de
fixare din oţel inoxidabil (VA 12CrNi177 1.4310).
♦ Disponibil in 4 variante constructive

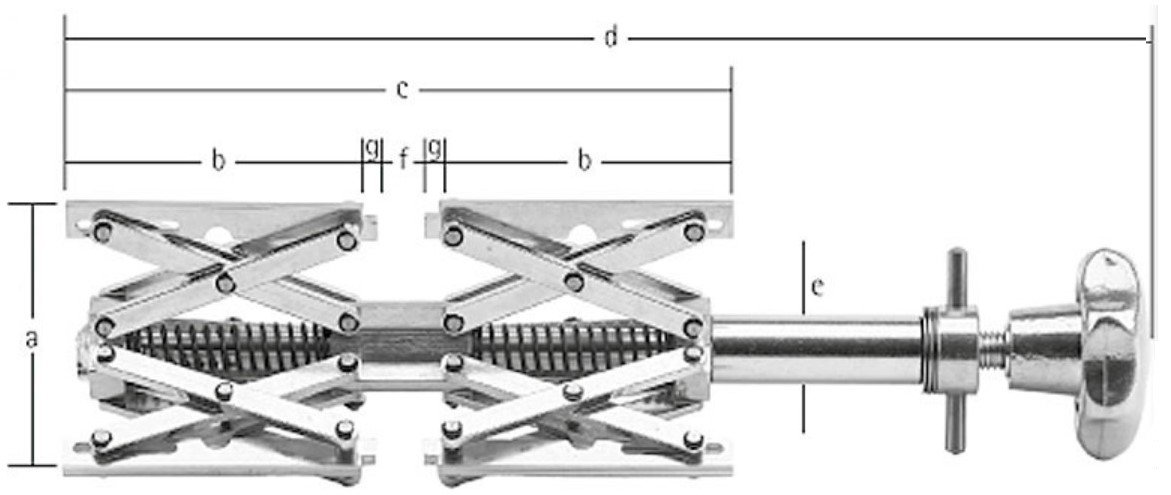

Date si caracteristici tehnice
|
Dimensiunea |
1/e |
2/e |
3/e |
4/e |
|---|---|---|---|---|
| Interval de fixare [mm] | 54 - 140 | 85 - 220 | 120 - 350 | 180 - 520 |
| Greutate [kg] | 1,30 | 3,90 | 11,50 | 27,00 |
| a [mm] | 54 - 140 | 85 - 220 | 120 - 350 | 180 - 520 |
| b [mm] | 88 | 144 | 233 | 300 |
| c [mm] | 190 | 309 | 491 | 636 |
| d [mm] | 290 - 310 | 445 - 505 | 745 - 790 | 850 - 960 |
| e [mm] | 20 | 26 | 34 | 36 |
| f [mm] | 14 | 21 | 25 | 36 |
| g [mm] | 4 | 5 | 6 | 8 |
