Descrierea tehnologiei de imbinarea tablelor Oval-Loc™

Oval-Loc™ este un procedeu tehnologic de imbinare a tablelor netratate, zincate, prelacuite sau acoperite cu diferite straturi de protectie.  Procedeul este similar procedeului Tog-L-Loc® si este unul economic, rapid, ecologic, sigur si  automatizabil cu o precizie ridicata de o repetabilitate.

Cum functioneaza:

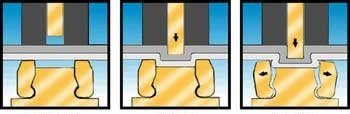

Oval- Loc™ este foarte similar imbinarii Tog-L-Loc®  si se efectuaza in mai putin de o secunda si procesul tehnologic cuprinde trei pasi:



Pasul	1	Aruncatorul pansonului comprimam tablele care urmeaza sa fie imbinat
Pasul	2	Pansounl incepe sa se patrunda in materilul tablelor care este impins in matrita, care ramane inchisa.
Pasul	3	Dupa umplearea aproape integralaa spatiului matritei, materialul este comprimta de partea inferioara a matritei si se deformeaza plastic apasand pe lamelele mobile ale matritei care se deschid. Materialul patrunde in acest locasi si realizea imbinarea




Ce este tehnologia de imbinare Oval-Loc™

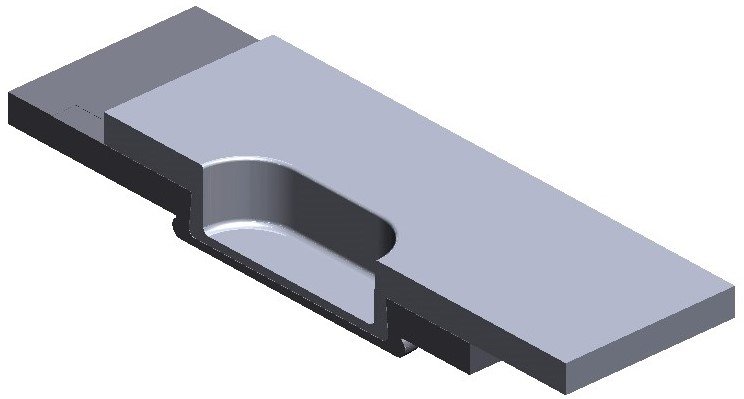

Oval-Loc™ este un procedeu mecanic, care cu ajutorul unui panson si a unei matrite speciale special formeaza o imbinare de forma de cel putin doua straturi de tabla. Rezultatul imbinarii este un nasture oval de tabla pe partea matritei si o adancitura cilindrica pe partea pansonului. Imbinarea care rezulta din acest procedeu se realizeaza integral din materialul straturilor de tabla, fara folosirean unui adeziv, a unui nit, a unui surub  sau o procedeului de sudura. Oval-Loc™ seamana foarte mult cu  Tog-L-Loc® dar geometria este un oval care impiedica rotirea tablelor.


Oval-Loc™  este o imbinare Geo-Clinch™

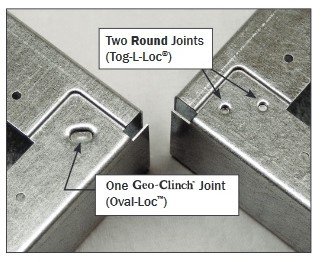

Oval-Loc™ a fost creat din impreunirea proprietatili imbinarii rotunde Tog-L-Loc® si cele de antirotire a tablelor a imbinarii  Lance-N-Loc®.




Oval-Loc™ este o imbinare etansa la gase si creste semnificativ rigiditatea sistemului confectionat din tabla. Realizarea se face cu o singara imbinare si pe un spatiu redus.

Avantagele procedeului de imbinare a tablelor  Oval-Loc™


♦	Inlocuieste procedeul sudurii in puncte, nituirii, lipirii sau insurubarii
♦	Fezabilitatea pansoanelor si matritelor este de peste 250.000 de curse
♦	Realizarea imbinarii printr-o singura cursa si pe spatii inguste

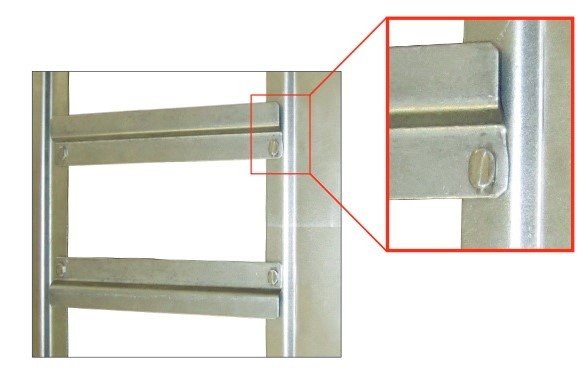

♦	Imbinare isi pastreaza geometria (antirotativa) si ridica rigiditatea constructiei
♦	Verificare nedistructiva a imbinarii cu: lera de verificare, subler
♦	Imbinare solida, sigura si de lunga durata
♦	Imbinarea tablelor vopsite sau cu suprafete tratate cu diferite acoperi de protectie
♦	Imbinarea tablelor din diferite materiale
♦	Imbinare etansa la gase
♦	Imbinare realizata fara stropi de sudura, gase toxice
