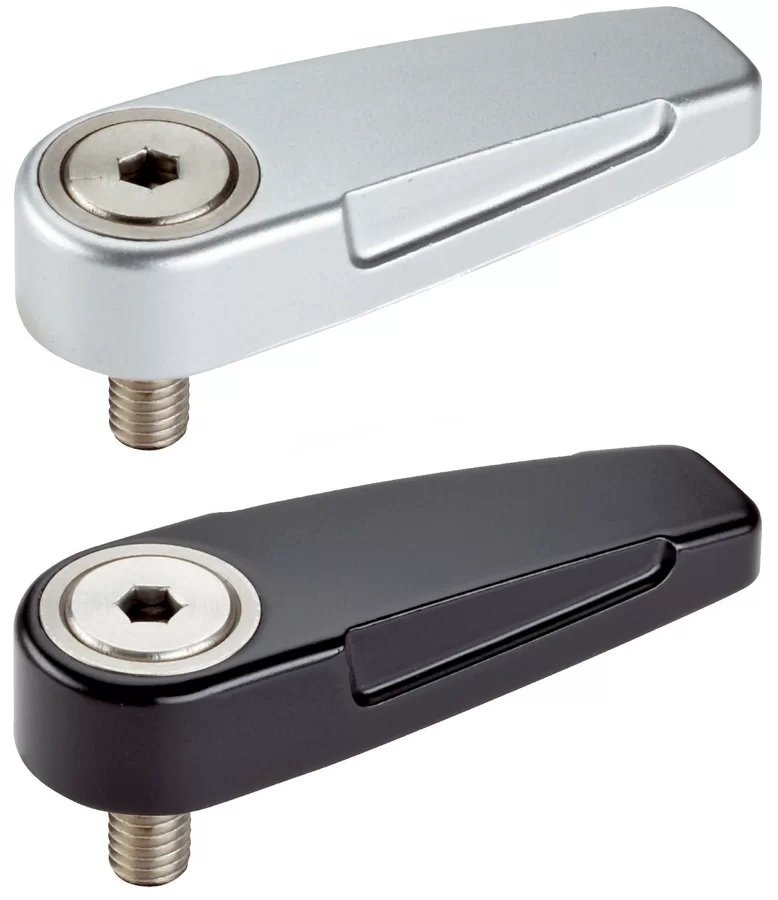

Mâner rotativ ‒ pe o singură parte | EH 24100.

Se pot folosi pentru închiderea si fixarea uşilor, sertarelor precum la transport etc.

Poziţie de indexare 4 x 90°.

Material

Maneta

Zinc turnat sub presiune, argintiu similar RAL 9006
Zinc turnat sub presiune, negru similar RAL 9005

Elemente interne

Pulbere sinterizată

Şurub

Oţel inoxidabil A2 (ISO 10642)

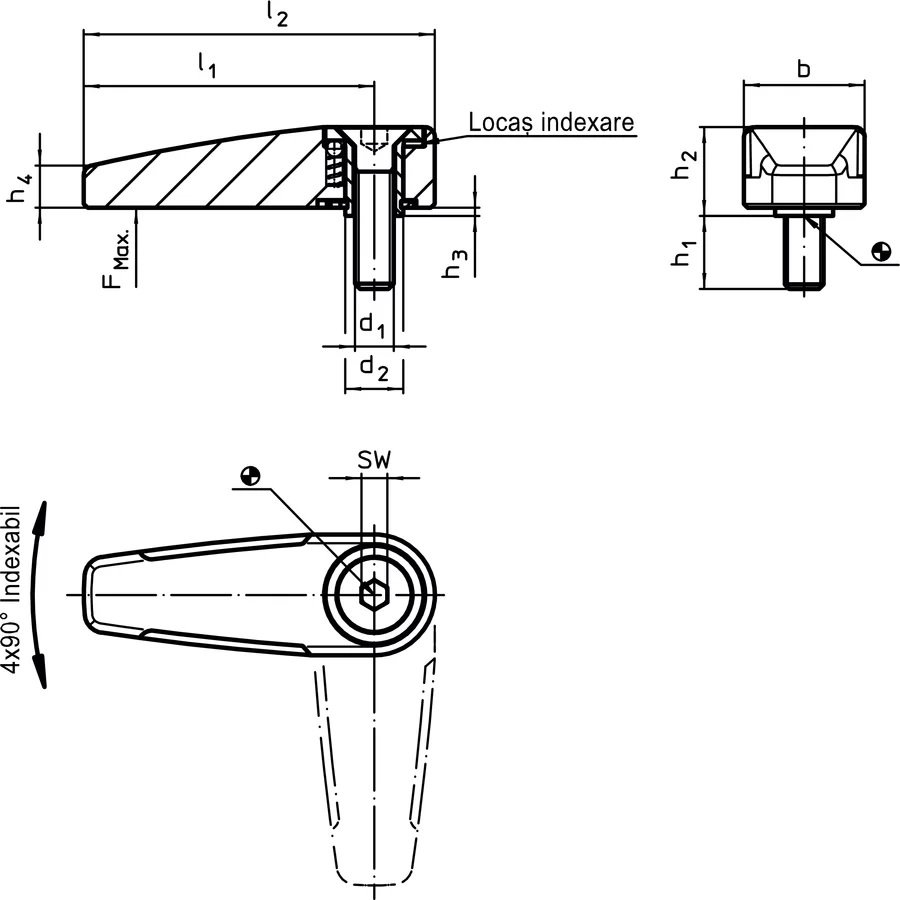

Desen

Desen

Fişă cu date

b

d₂

h₁

h₂

h₃

h₄

l₁

l₂

d₁

SW

Greutate

[mm]

[mm]

[mm]

[mm]

[mm]

[mm]

[mm]

[mm]

[mm]

[g]

Cod produs

b [mm] :

25,2 mm

d₂ [mm] :

14 mm

h₁ [mm] :

14 mm

h₂ [mm] :

15,8 mm

h₃ [mm] :

0,8 mm

h₄ [mm] :

9 mm

l₁ [mm] :

65 mm

l₂ [mm] :

78 mm

d₁ :

M8

SW [mm] :

5 mm

Greutate [g] :

136 g

24100.0152

Afişaţi detaliile

Mâner rotativ, pe o singură parte | d1=M8 / negru | 24100.0152

b [mm] :

25,2 mm

d₂ [mm] :

14 mm

h₁ [mm] :

14 mm

h₂ [mm] :

15,8 mm

h₃ [mm] :

0,8 mm

h₄ [mm] :

9 mm

l₁ [mm] :

65 mm

l₂ [mm] :

78 mm

d₁ :

M8

SW [mm] :

5 mm

Greutate [g] :

137 g

24100.0151

Afişaţi detaliile

Mâner rotativ, pe o singură parte | d1=M8 / argintiu | 24100.0151

b [mm] :

19 mm

d₂ [mm] :

9 mm

h₁ [mm] :

12 mm

h₂ [mm] :

13,3 mm

h₃ [mm] :

0,8 mm

h₄ [mm] :

6,5 mm

l₁ [mm] :

45 mm

l₂ [mm] :

55 mm

d₁ :

M6

SW [mm] :

4 mm

Greutate [g] :

59 g

24100.0102

Afişaţi detaliile

Mâner rotativ, pe o singură parte | d1=M6 / negru | 24100.0102

b [mm] :

19 mm

d₂ [mm] :

9 mm

h₁ [mm] :

12 mm

h₂ [mm] :

13,3 mm

h₃ [mm] :

0,8 mm

h₄ [mm] :

6,5 mm

l₁ [mm] :

45 mm

l₂ [mm] :

55 mm

d₁ :

M6

SW [mm] :

4 mm

Greutate [g] :

59 g

24100.0101

Afişaţi detaliile

Mâner rotativ, pe o singură parte | d1=M6 / argintiu | 24100.0101
