Mâner rotativ ‒ DIN 98 | EH 24460.

Material

Oțel, strunjit, zincat prin galvanizare, pasivat

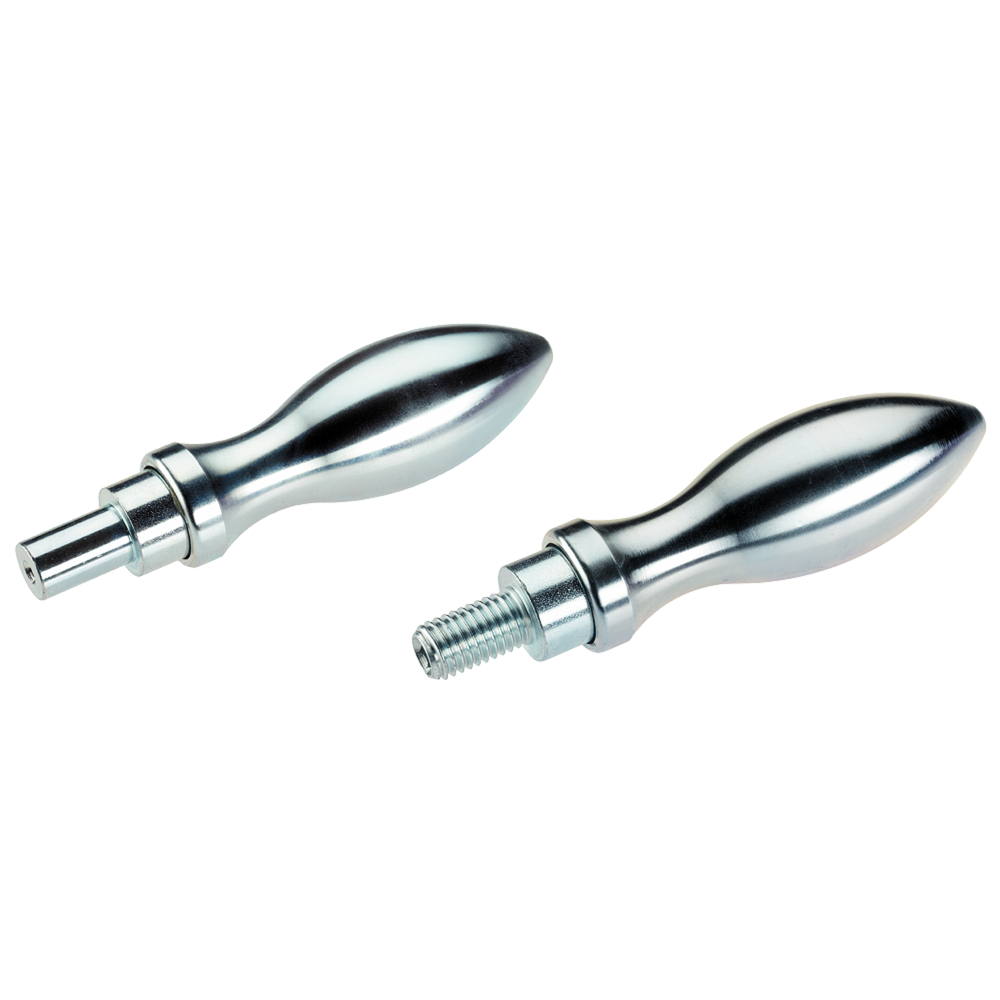

Imagine prezentare grupă

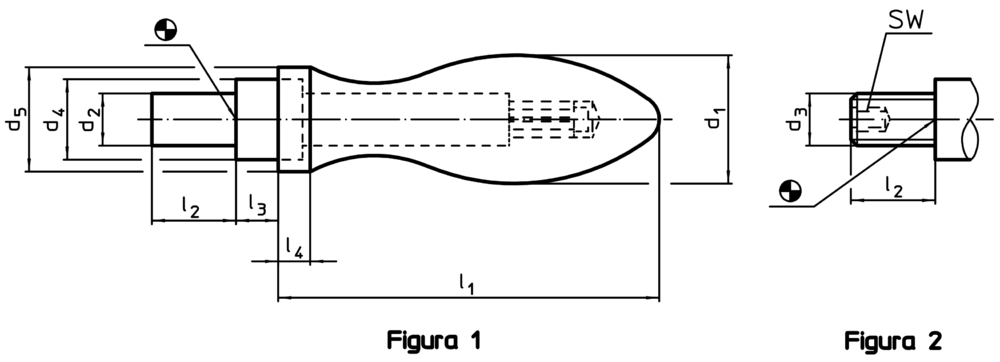

Desen

Desen

Fişă cu date

Imagine prezentare grupă

d₁

d₂ [h8]

d₄ [h13]

d₅

l₁

l₂

l₃

l₄

Greutate

d₃

SW

[mm]

[mm]

[mm]

[mm]

[mm]

[mm]

[mm]

[mm]

[g]

[mm]

Cod produs

d₁ [mm] :

36 mm

d₂ [h8] [mm] :

-

d₄ [h13] [mm] :

22

d₅ [mm] :

29 mm

l₁ [mm] :

~ 106 mm

l₂ [mm] :

26 mm

l₃ [mm] :

11 mm

l₄ [mm] :

9 mm

Greutate [g] :

566 g

d₃ :

M16

SW [mm] :

8 mm

24460.0136

Afişaţi detaliile

Mâner rotativ, DIN 98/cu bosaj cu filet exterior, forma E | d1=36 mm | 24460.0136

d₁ [mm] :

32 mm

d₂ [h8] [mm] :

-

d₄ [h13] [mm] :

20 mm

d₅ [mm] :

26 mm

l₁ [mm] :

~ 95 mm

l₂ [mm] :

21 mm

l₃ [mm] :

10,5 mm

l₄ [mm] :

8 mm

Greutate [g] :

387 g

d₃ :

M12

SW [mm] :

6 mm

24460.0132

Afişaţi detaliile

Mâner rotativ, DIN 98/cu bosaj cu filet exterior, forma E | d1=32 mm | 24460.0132

d₁ [mm] :

25 mm

d₂ [h8] [mm] :

-

d₄ [h13] [mm] :

16 mm

d₅ [mm] :

21 mm

l₁ [mm] :

~ 75 mm

l₂ [mm] :

14 mm

l₃ [mm] :

8 mm

l₄ [mm] :

6,5 mm

Greutate [g] :

191 g

d₃ :

M10

SW [mm] :

5 mm

24460.0125

Afişaţi detaliile

Mâner rotativ, DIN 98/cu bosaj cu filet exterior, forma E | d1=25 mm | 24460.0125

d₁ [mm] :

20 mm

d₂ [h8] [mm] :

-

d₄ [h13] [mm] :

13 mm

d₅ [mm] :

18 mm

l₁ [mm] :

~ 61 mm

l₂ [mm] :

13 mm

l₃ [mm] :

6 mm

l₄ [mm] :

6 mm

Greutate [g] :

105 g

d₃ :

M8

SW [mm] :

4 mm

24460.0120

Afişaţi detaliile

Mâner rotativ, DIN 98/cu bosaj cu filet exterior, forma E | d1=20 mm | 24460.0120

d₁ [mm] :

16 mm

d₂ [h8] [mm] :

-

d₄ [h13] [mm] :

10 mm

d₅ [mm] :

14 mm

l₁ [mm] :

~ 49 mm

l₂ [mm] :

11 mm

l₃ [mm] :

5,5 mm

l₄ [mm] :

5 mm

Greutate [g] :

51 g

d₃ :

M6

SW [mm] :

3 mm

24460.0116

Afişaţi detaliile

Mâner rotativ, DIN 98/cu bosaj cu filet exterior, forma E | d1=16 mm | 24460.0116

d₁ [mm] :

36 mm

d₂ [h8] [mm] :

16 mm

d₄ [h13] [mm] :

22

d₅ [mm] :

29 mm

l₁ [mm] :

~ 106 mm

l₂ [mm] :

26 mm

l₃ [mm] :

11 mm

l₄ [mm] :

9 mm

Greutate [g] :

569 g

d₃ :

-

SW [mm] :

-

24460.0036

Afişaţi detaliile

Mâner rotativ, DIN 98/cu bosaj neted, forma D | d1=36 mm | 24460.0036

d₁ [mm] :

32 mm

d₂ [h8] [mm] :

13 mm

d₄ [h13] [mm] :

20 mm

d₅ [mm] :

26 mm

l₁ [mm] :

~ 95 mm

l₂ [mm] :

21 mm

l₃ [mm] :

10,5 mm

l₄ [mm] :

8 mm

Greutate [g] :

395 g

d₃ :

-

SW [mm] :

-

24460.0032

Afişaţi detaliile

Mâner rotativ, DIN 98/cu bosaj neted, forma D | d1=32 mm | 24460.0032

d₁ [mm] :

25 mm

d₂ [h8] [mm] :

10 mm

d₄ [h13] [mm] :

16 mm

d₅ [mm] :

21 mm

l₁ [mm] :

~ 75 mm

l₂ [mm] :

14 mm

l₃ [mm] :

8 mm

l₄ [mm] :

6,5 mm

Greutate [g] :

200 g

d₃ :

-

SW [mm] :

-

24460.0025

Afişaţi detaliile

Mâner rotativ, DIN 98/cu bosaj neted, forma D | d1=25 mm | 24460.0025

d₁ [mm] :

20 mm

d₂ [h8] [mm] :

8 mm

d₄ [h13] [mm] :

13 mm

d₅ [mm] :

18 mm

l₁ [mm] :

~ 61 mm

l₂ [mm] :

13 mm

l₃ [mm] :

6 mm

l₄ [mm] :

6 mm

Greutate [g] :

109 g

d₃ :

-

SW [mm] :

-

24460.0020

Afişaţi detaliile

Mâner rotativ, DIN 98/cu bosaj neted, forma D | d1=20 mm | 24460.0020

d₁ [mm] :

16 mm

d₂ [h8] [mm] :

7 mm

d₄ [h13] [mm] :

10 mm

d₅ [mm] :

14 mm

l₁ [mm] :

~ 49 mm

l₂ [mm] :

11 mm

l₃ [mm] :

5,5 mm

l₄ [mm] :

5 mm

Greutate [g] :

53 g

d₃ :

-

SW [mm] :

-

24460.0016

Afişaţi detaliile

Mâner rotativ, DIN 98/cu bosaj neted, forma D | d1=16 mm | 24460.0016
