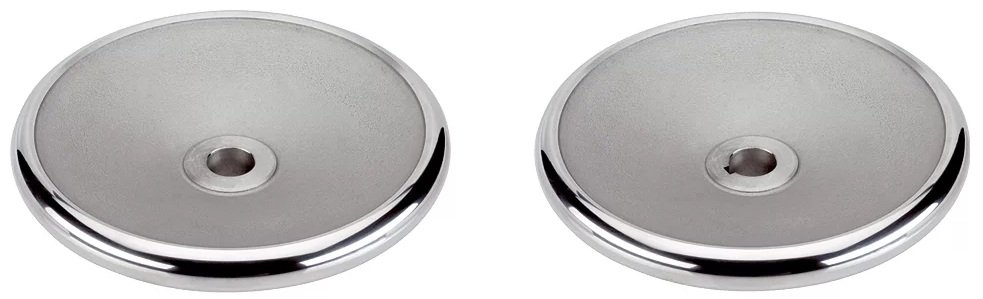

Roata de manevra tip disc DIN 3670 EH 24570.

Rotile de manevra sunt elemente de comanda proiectate sa transmita miscari de rotatie
Acestea sunt potrivite pentru utilizarea intr-o gama larga de industrii si o serie de domenii de aplicare diferite
Strunjite, prelucrate si finisate pe toate suprafetele
Suprafetele neprelucrate sunt curatate prin sablare
Canale de fixare pe partea din spate
Disponibile in doua variante:
∗ Fara canal
∗ Cu canal
Material: Aluminiu turnat in cochilie

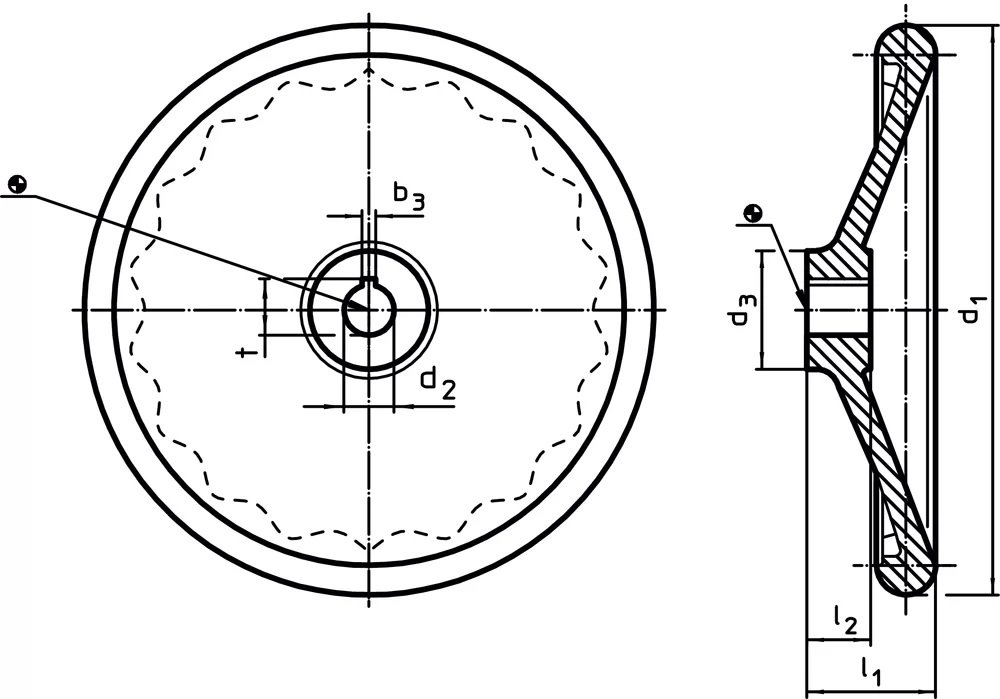

Fişă cu date

d₁

d2

d₃

b₃

formă

[mm]

[mm]

[mm]

[mm]

Cod produs

d₁ [mm] :

80 mm

d2 [mm] :

10 mm

d₃ [mm] :

26 mm

b₃ [mm] :

-

formă [] :

B

24570.0103

Afişaţi detaliile

Roţi de manevră tip disc, DIN 3670/fără bucşă oţel, forma B, fără canal | d1=80 mm / d2=10 mm | 24570.0103

d₁ [mm] :

80 mm

d2 [mm] :

12 mm

d₃ [mm] :

26 mm

b₃ [mm] :

-

formă [] :

B

24570.0104

Afişaţi detaliile

Roţi de manevră tip disc, DIN 3670/fără bucşă oţel, forma B, fără canal | d1=80 mm / d2=12 mm | 24570.0104

d₁ [mm] :

100 mm

d2 [mm] :

10 mm

d₃ [mm] :

28 mm

b₃ [mm] :

-

formă [] :

B

24570.0105

Afişaţi detaliile

Roţi de manevră tip disc, DIN 3670/fără bucşă oţel, forma B, fără canal | d1=100 mm / d2=10 mm | 24570.0105

d₁ [mm] :

100 mm

d2 [mm] :

12 mm

d₃ [mm] :

28 mm

b₃ [mm] :

-

formă [] :

B

24570.0106

Afişaţi detaliile

Roţi de manevră tip disc, DIN 3670/fără bucşă oţel, forma B, fără canal | d1=100 mm / d2=12 mm | 24570.0106

d₁ [mm] :

125 mm

d2 [mm] :

12 mm

d₃ [mm] :

31 mm

b₃ [mm] :

-

formă [] :

B

24570.0110

Afişaţi detaliile

Roţi de manevră tip disc, DIN 3670/fără bucşă oţel, forma B, fără canal | d1=125 mm / d2=12 mm | 24570.0110

d₁ [mm] :

125 mm

d2 [mm] :

14 mm

d₃ [mm] :

31 mm

b₃ [mm] :

-

formă [] :

B

24570.0111

Afişaţi detaliile

Roţi de manevră tip disc, DIN 3670/fără bucşă oţel, forma B, fără canal | d1=125 mm / d2=14 mm | 24570.0111

d₁ [mm] :

160 mm

d2 [mm] :

14 mm

d₃ [mm] :

36 mm

b₃ [mm] :

-

formă [] :

B

24570.0120

Afişaţi detaliile

Roţi de manevră tip disc, DIN 3670/fără bucşă oţel, forma B, fără canal | d1=160 mm / d2=14 mm | 24570.0120

d₁ [mm] :

160 mm

d2 [mm] :

16 mm

d₃ [mm] :

36 mm

b₃ [mm] :

-

formă [] :

B

24570.0121

Afişaţi detaliile

Roţi de manevră tip disc, DIN 3670/fără bucşă oţel, forma B, fără canal | d1=160 mm / d2=16 mm | 24570.0121

d₁ [mm] :

200 mm

d2 [mm] :

18 mm

d₃ [mm] :

42 mm

b₃ [mm] :

-

formă [] :

B

24570.0130

Afişaţi detaliile

Roţi de manevră tip disc, DIN 3670/fără bucşă oţel, forma B, fără canal | d1=200 mm / d2=18 mm | 24570.0130

d₁ [mm] :

200 mm

d2 [mm] :

22 mm

d₃ [mm] :

42 mm

b₃ [mm] :

-

formă [] :

B

24570.0131

Afişaţi detaliile

Roţi de manevră tip disc, DIN 3670/fără bucşă oţel, forma B, fără canal | d1=200 mm / d2=22 mm | 24570.0131

d₁ [mm] :

250 mm

d2 [mm] :

22 mm

d₃ [mm] :

48 mm

b₃ [mm] :

-

formă [] :

B

24570.0140

Afişaţi detaliile

Roţi de manevră tip disc, DIN 3670/fără bucşă oţel, forma B, fără canal | d1=250 mm / d2=22 mm | 24570.0140

d₁ [mm] :

250 mm

d2 [mm] :

26 mm

d₃ [mm] :

48 mm

b₃ [mm] :

-

formă [] :

B

24570.0141

Afişaţi detaliile

Roţi de manevră tip disc, DIN 3670/fără bucşă oţel, forma B, fără canal | d1=250 mm / d2=26 mm | 24570.0141

d₁ [mm] :

315 mm

d2 [mm] :

26 mm

d₃ [mm] :

56 mm

b₃ [mm] :

-

formă [] :

B

24570.0150

Afişaţi detaliile

Roţi de manevră tip disc, DIN 3670/fără bucşă oţel, forma B, fără canal | d1=315 mm / d2=26 mm | 24570.0150

d₁ [mm] :

315 mm

d2 [mm] :

28

d₃ [mm] :

56 mm

b₃ [mm] :

-

formă [] :

B

24570.0151

Afişaţi detaliile

Roţi de manevră tip disc, DIN 3670/fără bucşă oţel, forma B, fără canal | d1=315 mm / d2=28 mm | 24570.0151

d₁ [mm] :

400 mm

d2 [mm] :

30 mm

d₃ [mm] :

65 mm

b₃ [mm] :

-

formă [] :

B

24570.0160

Afişaţi detaliile

Roţi de manevră tip disc, DIN 3670/fără bucşă oţel, forma B, fără canal | d1=400 mm / d2=30 mm | 24570.0160

d₁ [mm] :

400 mm

d2 [mm] :

32 mm

d₃ [mm] :

65 mm

b₃ [mm] :

-

formă [] :

B

24570.0161

Afişaţi detaliile

Roţi de manevră tip disc, DIN 3670/fără bucşă oţel, forma B, fără canal | d1=400 mm / d2=32 mm | 24570.0161

d₁ [mm] :

80 mm

d2 [mm] :

10 mm

d₃ [mm] :

26 mm

b₃ [mm] :

3 mm

formă [] :

N

24570.0303

Afişaţi detaliile

Roţi de manevră tip disc, DIN 3670/fără bucşă oţel, forma N, cu canal | d1=80 mm / d2=10 mm | 24570.0303

d₁ [mm] :

80 mm

d2 [mm] :

12 mm

d₃ [mm] :

26 mm

b₃ [mm] :

4 mm

formă [] :

N

24570.0304

Afişaţi detaliile

Roţi de manevră tip disc, DIN 3670/fără bucşă oţel, forma N, cu canal | d1=80 mm / d2=12 mm | 24570.0304

d₁ [mm] :

100 mm

d2 [mm] :

10 mm

d₃ [mm] :

28 mm

b₃ [mm] :

3 mm

formă [] :

N

24570.0305

Afişaţi detaliile

Roţi de manevră tip disc, DIN 3670/fără bucşă oţel, forma N, cu canal | d1=100 mm / d2=10 mm | 24570.0305

d₁ [mm] :

100 mm

d2 [mm] :

12 mm

d₃ [mm] :

28 mm

b₃ [mm] :

4 mm

formă [] :

N

24570.0306

Afişaţi detaliile

Roţi de manevră tip disc, DIN 3670/fără bucşă oţel, forma N, cu canal | d1=100 mm / d2=12 mm | 24570.0306

d₁ [mm] :

125 mm

d2 [mm] :

12 mm

d₃ [mm] :

31 mm

b₃ [mm] :

4 mm

formă [] :

N

24570.0310

Afişaţi detaliile

Roţi de manevră tip disc, DIN 3670/fără bucşă oţel, forma N, cu canal | d1=125 mm / d2=12 mm | 24570.0310

d₁ [mm] :

125 mm

d2 [mm] :

14 mm

d₃ [mm] :

31 mm

b₃ [mm] :

5 mm

formă [] :

N

24570.0311

Afişaţi detaliile

Roţi de manevră tip disc, DIN 3670/fără bucşă oţel, forma N, cu canal | d1=125 mm / d2=14 mm | 24570.0311

d₁ [mm] :

160 mm

d2 [mm] :

14 mm

d₃ [mm] :

36 mm

b₃ [mm] :

5 mm

formă [] :

N

24570.0320

Afişaţi detaliile

Roţi de manevră tip disc, DIN 3670/fără bucşă oţel, forma N, cu canal | d1=160 mm / d2=14 mm | 24570.0320

d₁ [mm] :

160 mm

d2 [mm] :

16 mm

d₃ [mm] :

36 mm

b₃ [mm] :

5 mm

formă [] :

N

24570.0321

Afişaţi detaliile

Roţi de manevră tip disc, DIN 3670/fără bucşă oţel, forma N, cu canal | d1=160 mm / d2=16 mm | 24570.0321

d₁ [mm] :

200 mm

d2 [mm] :

18 mm

d₃ [mm] :

42 mm

b₃ [mm] :

6 mm

formă [] :

N

24570.0330

Afişaţi detaliile

Roţi de manevră tip disc, DIN 3670/fără bucşă oţel, forma N, cu canal | d1=200 mm / d2=18 mm | 24570.0330
