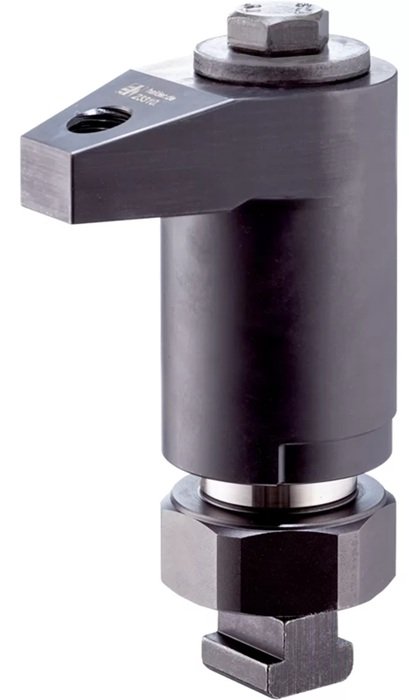

- Bride de fixare pentru fixarea rapida si confortabila a piesei de prelucrat, datorita pivotarii bratului de fixare
- Prezinta urmatoarele avantaje:
• Prindere rapida manuala cu ajutorul unui surub de prindere
• Schimbare rapida si usoara a pieselor de lucru prin pivotarea ghearei de prindere
• Constructie compacta, deci nu este nevoie decat de un spatiu mic pentru prindere
• Adaptare simpla in cazul unor inaltimi de prindere mari, utilizand cilindrii de ajustare a inaltimii - Masterial: otel cementat, brunat, slefuit
- Inaltimea de fixare poate fi marita prin utilizarea cilindrilor EH 23310. si a discurilor EH 1107., EH 1108., si EH 1617.
- Poate fi si redusa prin utilizarea insertiilor de prindere

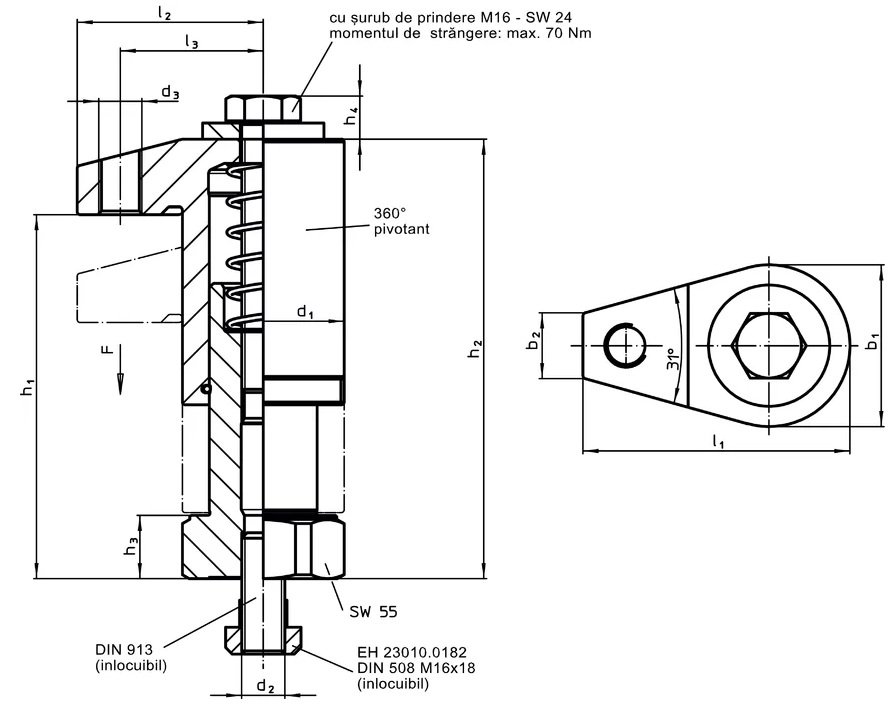

d2
h1
h2
Cursa
Forta
[mm]
[mm]
[mm]
[kN]
Cod produs
d2
:
M16
h1
[mm]
:
68 - 98
h2
[mm]
:
96 - 126
Cursa
[mm]
:
30
Forta
[kN]
:
15
23310.0065
d2
:
M16
h1
[mm]
:
95 - 135
h2
[mm]
:
123 - 163
Cursa
[mm]
:
40
Forta
[kN]
:
15
23310.0067
