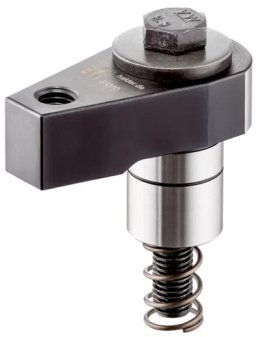

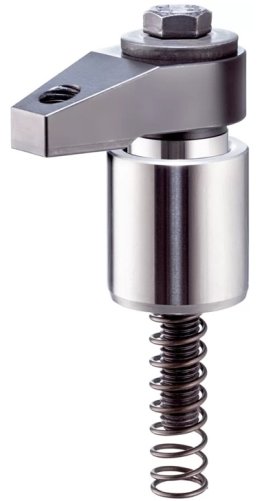

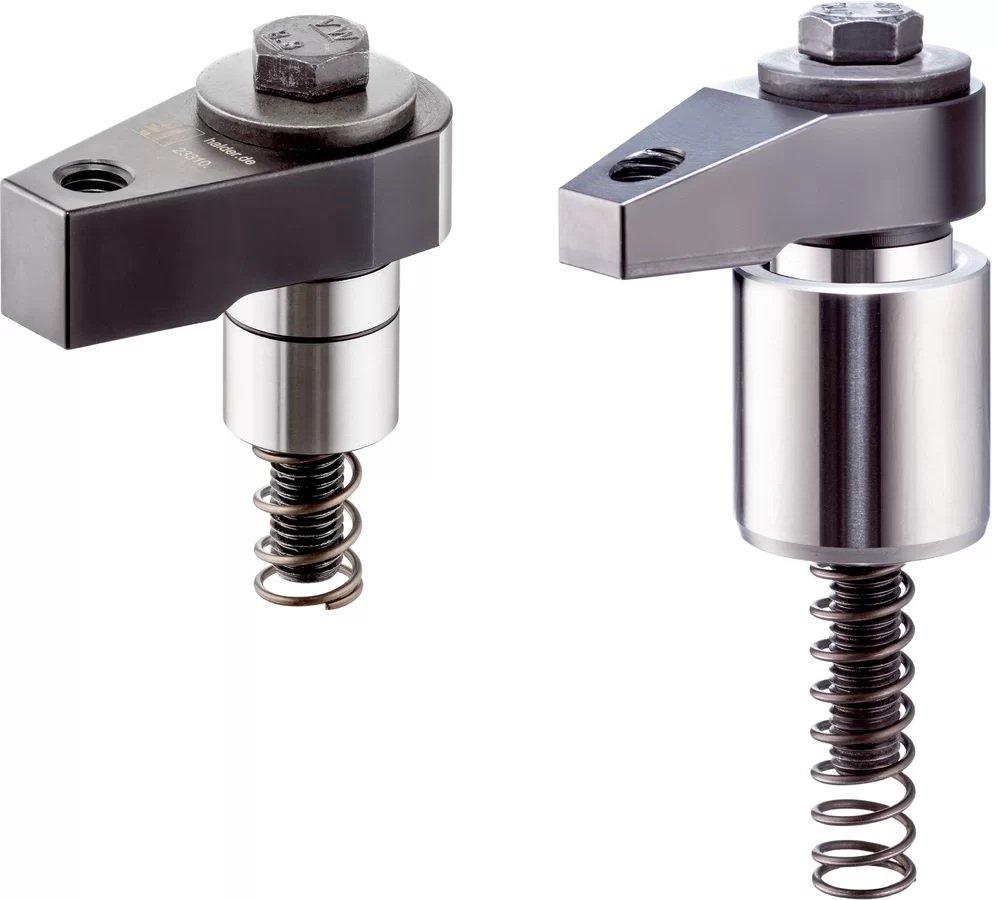

Bride de strângere | EH 23370.

Se utilizează ca şi cleme de prindere în sistemele de fixare convenţionale. Corpul sistemului prezintă un orificiu alezat. Adâncimea orificiului trebuie adaptată în funcţie de înălţimea de prindere dorită. Pentru furnizarea unei contra-forţe se poate amplasa un suport contra capătului rotund al clemei (raza 22). Acest suport poate fi plat, rotunjit pe jumătate sau în formă de V. Prinderea se face cu ajutorul unui şurub hexagonal DIN 933.

Material

Oţel, călit, brunat, şlefuit

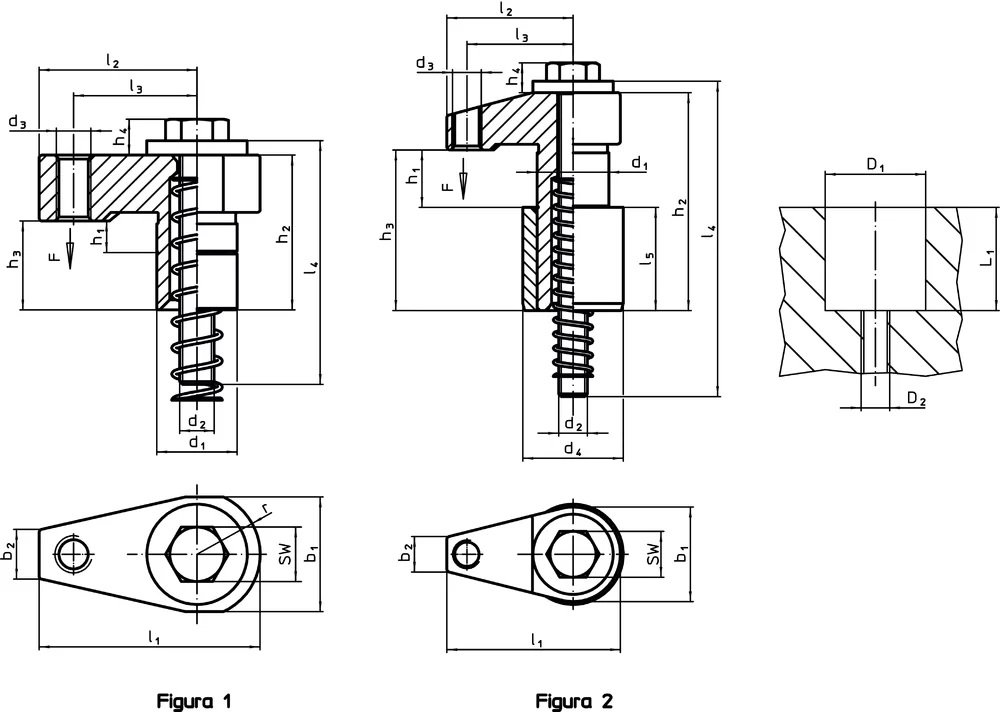

Desen

Fişă cu date

Poziţie orificiu [H7]

Lungimea bridei

Greutate

[mm]

[g]

Cod produs

l [mm] :

83 mm

Poziţie orificiu [H7] [mm] :

28 mm

Lungimea bridei [mm] :

77 mm

Greutate [g] :

577 g

23370.0083

Afişaţi detaliile

l [mm] :

53 mm

Poziţie orificiu [H7] [mm] :

28 mm

Lungimea bridei [mm] :

77 mm

Greutate [g] :

463 g

23370.0053

Afişaţi detaliile

l [mm] :

31 mm

Poziţie orificiu [H7] [mm] :

28 mm

Lungimea bridei [mm] :

77 mm

Greutate [g] :

405 g

23370.0031

Afişaţi detaliile
