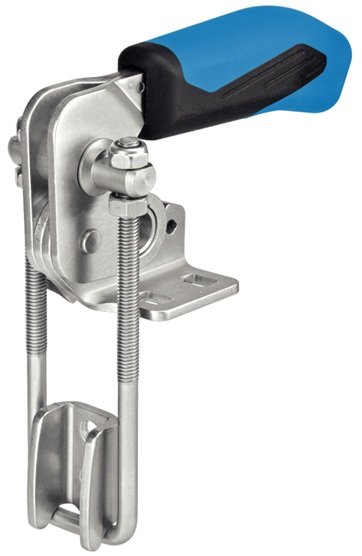

Cleme tip cârlig ‒ verticală, cu talpă orizontală | EH 23330.

Datorită raportului favorabil de putere și acționarii lor ușoare, clemele de prindere se pretează pentru o gamă largă de utilizări.

Clemele de fixare sunt fabricate din materiale de înaltă calitate și sunt destinate utilizării frecvente fără lubrifiere.

Cu mâner ergonomic rezistent la ulei format din 2 componente, cu suprafață de prindere mare și moale, pentru o ușurință în utilizare.

Material

Clemă

Oțel, zincat prin galvanizare, pasivat

Nit

oțel inoxidabil

Mâner

plastic

Clemă de prindere

Oțel, zincat prin galvanizare, pasivat

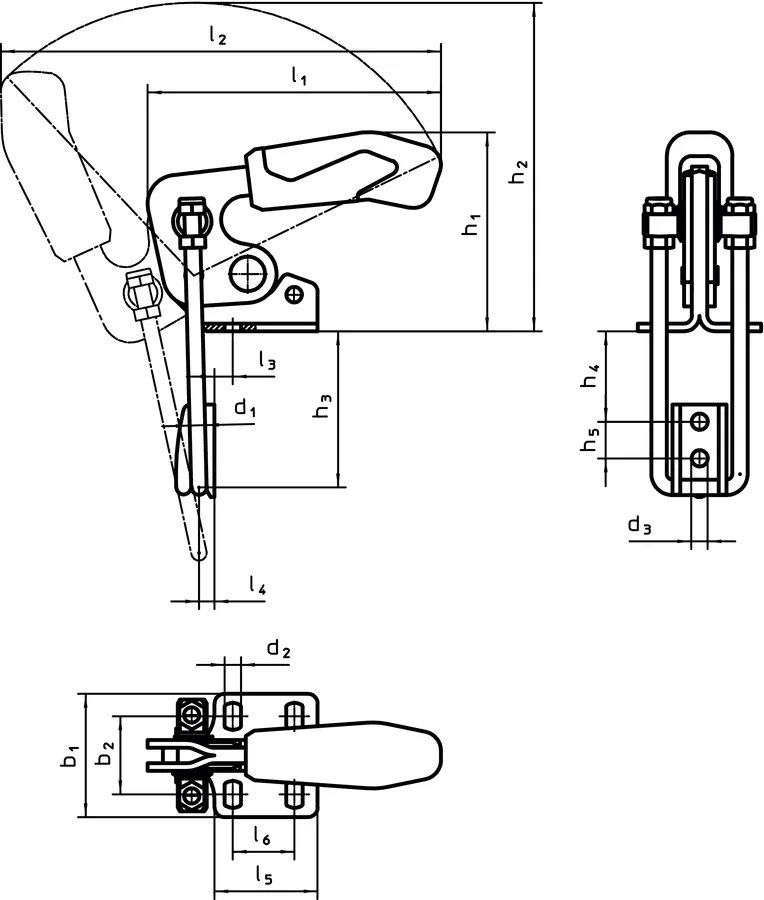

Desen

Fişă cu date

Imagine prezentare grupă

b₁
[mm]

b₂ pentru
[mm]

b₂ de
[mm]

d₁
[mm]

d₂
[mm]

d₃
[mm]

h₁
[mm]

h₂
[mm]

h₃ max.
[mm]

h₃ min.
[mm]

h₄ max.
[mm]

h₄ min.
[mm]

h₅
[mm]

l₁
[mm]

l₂
[mm]

l₃
[mm]

l₄
[mm]

l₅
[mm]

l₆
[mm]

Mărimea nominală

F₁
[kN]

Temperatura max.
[°C]

Temperatura min.
[°C]

Greutate
[g]

Cod produs

b₁ [mm] :

65 mm

b₂ pentru [mm] :

46 mm

b₂ de [mm] :

35 mm

d₁ [mm] :

8 mm

d₂ [mm] :

8,5 mm

d₃ [mm] :

8,5 mm

h₁ [mm] :

94,5 mm

h₂ [mm] :

168 mm

h₃ max. [mm] :

81 mm

h₃ min. [mm] :

43 mm

h₄ max. [mm] :

47 mm

h₄ min. [mm] :

9 mm

h₅ [mm] :

19 mm

l₁ [mm] :

151 mm

l₂ [mm] :

239 mm

l₃ [mm] :

9,5 mm

l₄ [mm] :

8 mm

l₅ [mm] :

54 mm

l₆ [mm] :

32 mm

Mărimea nominală :

F₁ [kN] :

7 kN

Temperatura max. [°C] :

80 °C

Temperatura min. [°C] :

-10 °C

Greutate [g] :

791 g

23330.5005

Afişaţi detaliile

b₁ [mm] :

48 mm

b₂ pentru [mm] :

32 mm

b₂ de [mm] :

24,5 mm

d₁ [mm] :

6 mm

d₂ [mm] :

6,5 mm

d₃ [mm] :

6,5 mm

h₁ [mm] :

70 mm

h₂ [mm] :

136 mm

h₃ max. [mm] :

64 mm

h₃ min. [mm] :

34,5 mm

h₄ max. [mm] :

36 mm

h₄ min. [mm] :

7 mm

h₅ [mm] :

14 mm

l₁ [mm] :

125 mm

l₂ [mm] :

190 mm

l₃ [mm] :

8 mm

l₄ [mm] :

6 mm

l₅ [mm] :

35 mm

l₆ [mm] :

19 mm

Mărimea nominală :

F₁ [kN] :

3,2 kN

Temperatura max. [°C] :

80 °C

Temperatura min. [°C] :

-10 °C

Greutate [g] :

358 g

23330.5004

Afişaţi detaliile

b₁ [mm] :

38 mm

b₂ pentru [mm] :

23,5 mm

b₂ de [mm] :

19,5 mm

d₁ [mm] :

4 mm

d₂ [mm] :

5,2 mm

d₃ [mm] :

5,2 mm

h₁ [mm] :

47 mm

h₂ [mm] :

99 mm

h₃ max. [mm] :

49 mm

h₃ min. [mm] :

24 mm

h₄ max. [mm] :

30 mm

h₄ min. [mm] :

5 mm

h₅ [mm] :

11 mm

l₁ [mm] :

91 mm

l₂ [mm] :

158 mm

l₃ [mm] :

6,4 mm

l₄ [mm] :

5 mm

l₅ [mm] :

26 mm

l₆ [mm] :

13 mm

Mărimea nominală :

F₁ [kN] :

1,6 kN

Temperatura max. [°C] :

80 °C

Temperatura min. [°C] :

-10 °C

Greutate [g] :

146 g

23330.5003

Afişaţi detaliile
