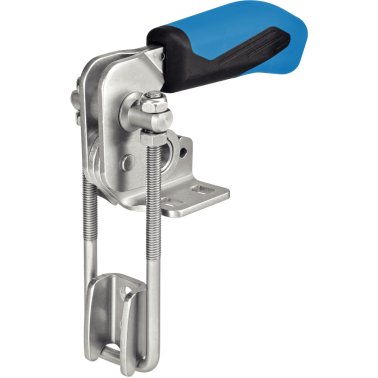

Cleme tip cârlig, verticală, cu talpă orizontală | Mărimea nominală=5 / oțel | 23330.5005

Cod produs: 23330.5005

Brand: ERWIN HALDER KG

Documentație

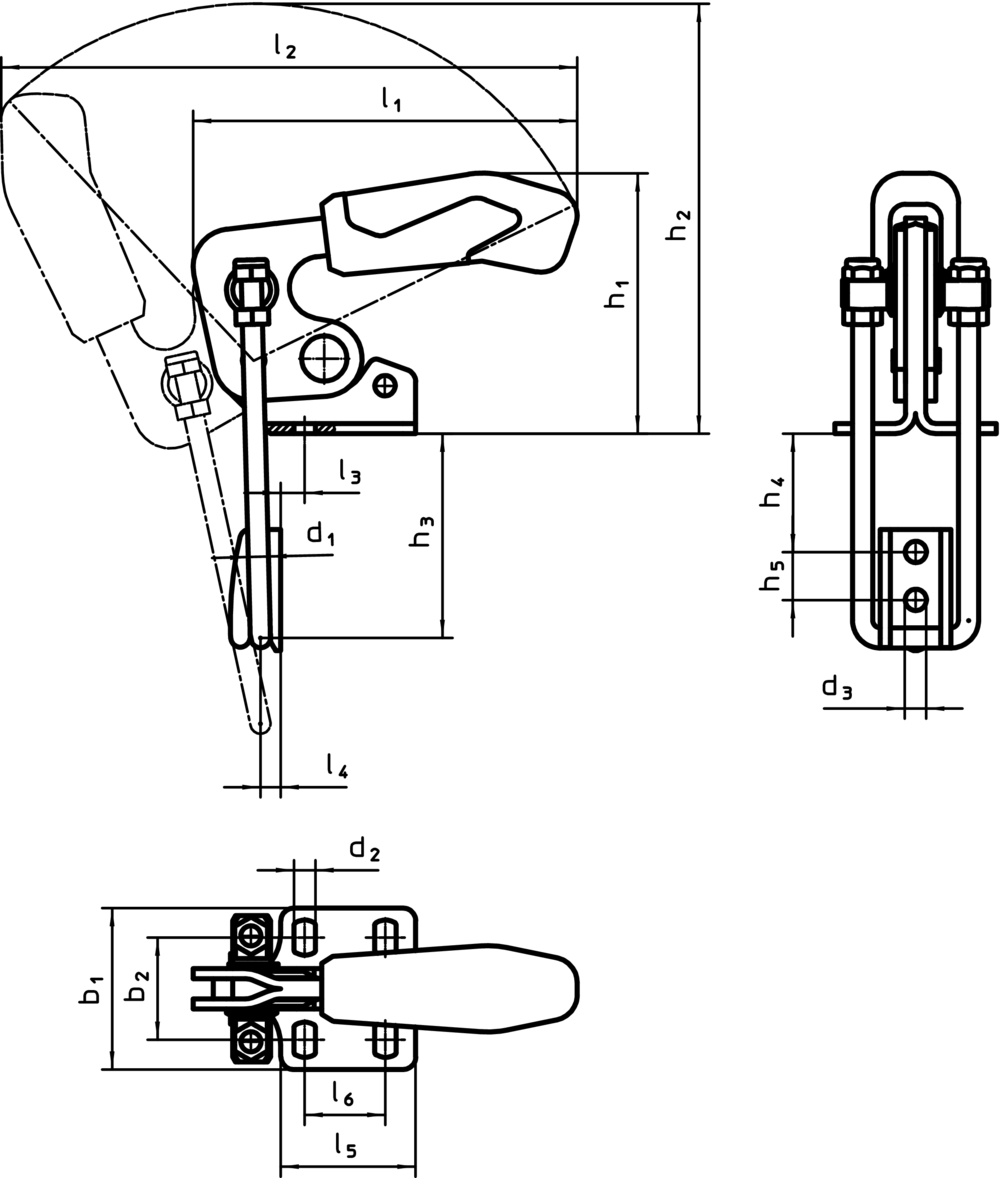

Desen

Fişă cu date

CAD

Specificatii

Dimensiuni nominale	Mărimea nominală=5 / oțel
b₁ [mm]	65 mm
b₂ pentru [mm]	46 mm
b₂ de [mm]	35 mm
d₁ [mm]	8 mm
d₂ [mm]	8,5 mm
d₃ [mm]	8,5 mm
h₁ [mm]	94,5 mm
h₂ [mm]	168 mm
h₃ max. [mm]	81 mm
h₃ min. [mm]	43 mm
h₄ max. [mm]	47 mm
h₄ min. [mm]	9 mm
h₅ [mm]	19 mm
l₁ [mm]	151 mm
l₂ [mm]	239 mm
l₃ [mm]	9,5 mm
l₄ [mm]	8 mm
l₅ [mm]	54 mm
l₆ [mm]	32 mm
Mărimea nominală	5
F₁ [kN]	7 kN
Temperatura max. [°C]	80 °C
Temperatura min. [°C]	-10 °C
Clemă de prindere	Oțel, zincat prin galvanizare, pasivat
Mâner	plastic
Nit	oțel inoxidabil
Clemă	Oțel, zincat prin galvanizare, pasivat
Funcție	fixare, poziţionare, presat, prindere
Origine preferențială	CE
Greutate [g]	791 g

Datorită raportului favorabil de putere și acționarii lor ușoare, clemele de prindere se pretează pentru o gamă largă de utilizări.

Clemele de fixare sunt fabricate din materiale de înaltă calitate și sunt destinate utilizării frecvente fără lubrifiere.

Cu mâner ergonomic rezistent la ulei format din 2 componente, cu suprafață de prindere mare și moale, pentru o ușurință în utilizare.

Material

Clemă

Nit

Mâner

Clemă de prindere
