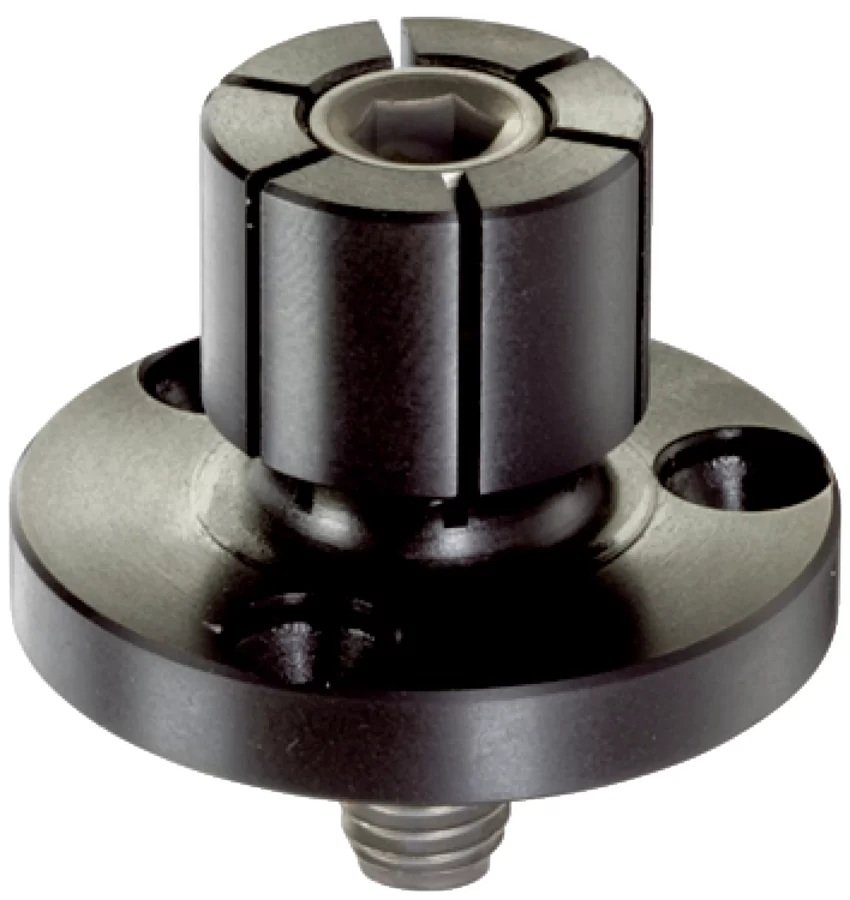

Mandrină de fixare | EH 23340.

Pentru fixare şi centrare a pieselor cu alezaj interior.

Material

Corp

Oțel, brunat

Şurub de prindere

Oțel cementat, călit

Asamblare

Mandrina de prindere poate fi prelucrată cu diametrul necesar de prindere (de ex. prin rotire/frezare). Trebuie remarcat faptul că, înainte de prelucrare mandrina de prindere,va fi extinsă cu cca. 0,1 mm peste diametrul de fixare. Pentru prelucrarea mandrinei, va fi furnizată o piuliță specială.

Note

Variantă specială la cerere.

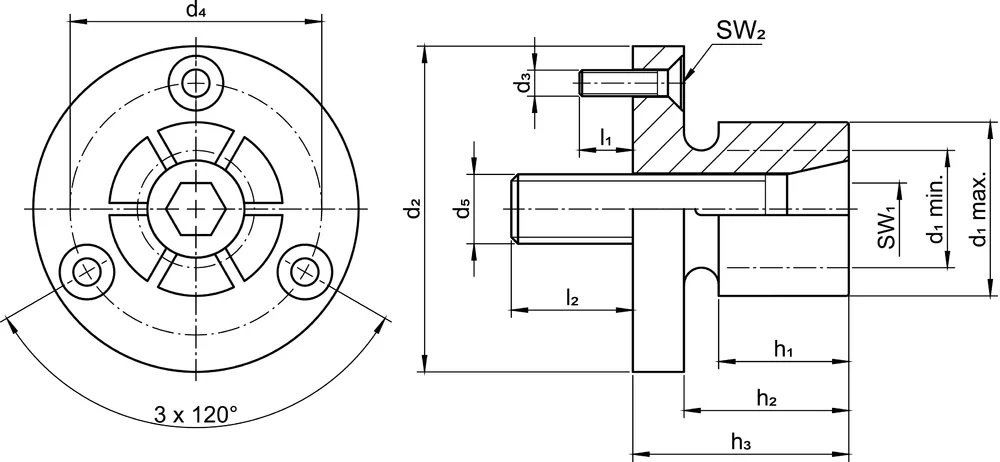

Desen

Fişă cu date

d₁
[mm]

d₂ min.
[mm]

d₃ [-0.05]
[mm]

d₄

d₅
[mm]

d₆

h₁
[mm]

h₂
[mm]

h₃
[mm]

l₁
[mm]

l₂
[mm]

Moment străngere
[Nm]

Poziţie orificiu [H7]
[mm]

SW
[mm]

SW₁
[mm]

SW₂
[mm]

Forţa de străngere
[kN]

Greutate
[g]

Cod produs

d₁ [mm] :

77 mm

d₂ min. [mm] :

30 mm

d₃ [-0.05] [mm] :

107,5 mm

d₄ :

d₅ [mm] :

92,5 mm

d₆ :

M16

h₁ [mm] :

45,5 mm

h₂ [mm] :

37,6 mm

h₃ [mm] :

32,3 mm

l₁ [mm] :

~ 12 mm

l₂ [mm] :

20 mm

Moment străngere [Nm] :

200 Nm

Poziţie orificiu [H7] [mm] :

107,5 mm

SW [mm] :

14 mm

SW₁ [mm] :

14 mm

SW₂ [mm] :

4 mm

Forţa de străngere [kN] :

26 kN

Greutate [g] :

1832 g

23340.0118

Afişaţi detaliile

d₁ [mm] :

51 mm

d₂ min. [mm] :

30 mm

d₃ [-0.05] [mm] :

75,5 mm

d₄ :

d₅ [mm] :

63,9 mm

d₆ :

M16

h₁ [mm] :

39,6 mm

h₂ [mm] :

31,8 mm

h₃ [mm] :

27 mm

l₁ [mm] :

~ 11 mm

l₂ [mm] :

22 mm

Moment străngere [Nm] :

200 Nm

Poziţie orificiu [H7] [mm] :

75,5 mm

SW [mm] :

14 mm

SW₁ [mm] :

14 mm

SW₂ [mm] :

3 mm

Forţa de străngere [kN] :

26 kN

Greutate [g] :

762 g

23340.0116

Afişaţi detaliile

d₁ [mm] :

35,3 mm

d₂ min. [mm] :

25,4 mm

d₃ [-0.05] [mm] :

56 mm

d₄ :

d₅ [mm] :

45,5 mm

d₆ :

M12

h₁ [mm] :

31,8 mm

h₂ [mm] :

25,4 mm

h₃ [mm] :

20,6 mm

l₁ [mm] :

~ 7 mm

l₂ [mm] :

21 mm

Moment străngere [Nm] :

105 Nm

Poziţie orificiu [H7] [mm] :

56 mm

SW [mm] :

10 mm

SW₁ [mm] :

10 mm

SW₂ [mm] :

2,5 mm

Forţa de străngere [kN] :

15 kN

Greutate [g] :

306 g

23340.0112

Afişaţi detaliile

d₁ [mm] :

27 mm

d₂ min. [mm] :

18 mm

d₃ [-0.05] [mm] :

50 mm

d₄ :

d₅ [mm] :

39,4 mm

d₆ :

M10

h₁ [mm] :

28,6 mm

h₂ [mm] :

22,2 mm

h₃ [mm] :

17,5 mm

l₁ [mm] :

~ 7 mm

l₂ [mm] :

17 mm

Moment străngere [Nm] :

42 Nm

Poziţie orificiu [H7] [mm] :

50 mm

SW [mm] :

8 mm

SW₁ [mm] :

8 mm

SW₂ [mm] :

2,5 mm

Forţa de străngere [kN] :

13 kN

Greutate [g] :

191 g

23340.0111

Afişaţi detaliile

d₁ [mm] :

20 mm

d₂ min. [mm] :

13,5 mm

d₃ [-0.05] [mm] :

37,5 mm

d₄ :

d₅ [mm] :

29 mm

d₆ :

h₁ [mm] :

24,9 mm

h₂ [mm] :

19 mm

h₃ [mm] :

15 mm

l₁ [mm] :

~ 6 mm

l₂ [mm] :

14 mm

Moment străngere [Nm] :

24 Nm

Poziţie orificiu [H7] [mm] :

37,5 mm

SW [mm] :

6 mm

SW₁ [mm] :

6 mm

SW₂ [mm] :

2 mm

Forţa de străngere [kN] :

8 kN

Greutate [g] :

99 g

23340.0108

Afişaţi detaliile

d₁ [mm] :

14,2 mm

d₂ min. [mm] :

12,2 mm

d₃ [-0.05] [mm] :

31,5 mm

d₄ :

d₅ [mm] :

23,1 mm

d₆ :

h₁ [mm] :

24,9 mm

h₂ [mm] :

19 mm

h₃ [mm] :

15 mm

l₁ [mm] :

~ 6 mm

l₂ [mm] :

12 mm

Moment străngere [Nm] :

12 Nm

Poziţie orificiu [H7] [mm] :

31,5 mm

SW [mm] :

5 mm

SW₁ [mm] :

5 mm

SW₂ [mm] :

2 mm

Forţa de străngere [kN] :

6 kN

Greutate [g] :

62 g

23340.0106

Afişaţi detaliile

d₁ [mm] :

12,4 mm

d₂ min. [mm] :

8 mm

d₃ [-0.05] [mm] :

29,72 mm

d₄ :

d₅ [mm] :

21 mm

d₆ :

h₁ [mm] :

21,8 mm

h₂ [mm] :

16 mm

h₃ [mm] :

15 mm

l₁ [mm] :

~ 6 mm

l₂ [mm] :

8 mm

Moment străngere [Nm] :

3,5 Nm

Poziţie orificiu [H7] [mm] :

29,72 mm

SW [mm] :

3 mm

SW₁ [mm] :

3 mm

SW₂ [mm] :

2 mm

Forţa de străngere [kN] :

3 kN

Greutate [g] :

58 g

23340.0104

Afişaţi detaliile
