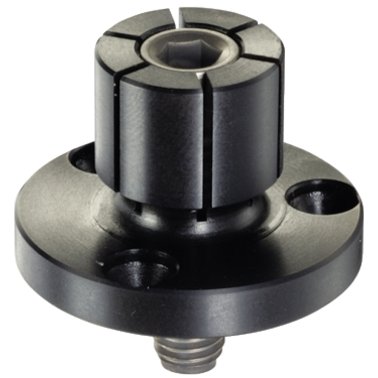

Mandrină de fixare | d1=77 mm / d2 min.=30 mm | 23340.0118
Cod produs: 23340.0118
Mandrină de fixare | d1=77 mm / d2 min.=30 mm | 23340.0118
Brand:
ERWIN HALDER KG
Specificatii
| d1=77 mm / d2 min.=30 mm | |
| 77 mm | |
| 30 mm | |
| 107,5 mm | |
| M6 | |
| 92,5 mm | |
| M16 | |
| 45,5 mm | |
| 37,6 mm | |
| 32,3 mm | |
| ~ 12 mm | |
| 20 mm | |
| 8 | |
| 200 Nm | |
| 107,5 mm | |
| 14 mm | |
| 14 mm | |
| 4 mm | |
| 26 kN | |
| Oțel, brunat | |
| Oțel cementat, călit | |
| adaptoare, producția de scule, construcția de camioane, construcții de mașini, general, construcții metalice, produse metalice, furnizori automotive / vehicule speciale / structuri, peisagistică / tehnologii în agricultură și grădinărit | |
| centru, fixare | |
| D | |
| 1832 g |
Pentru fixare şi centrare a pieselor cu alezaj interior.
Material
Corp
- Oțel, brunat
Şurub de prindere
- Oțel cementat, călit
Asamblare
Mandrina de prindere poate fi prelucrată cu diametrul necesar de prindere (de ex. prin rotire/frezare). Trebuie remarcat faptul că, înainte de prelucrare mandrina de prindere,va fi extinsă cu cca. 0,1 mm peste diametrul de fixare. Pentru prelucrarea mandrinei, va fi furnizată o piuliță specială.
Note
Variantă specială la cerere.
Inclusiv piulița și inelul de prindere pentru a permite prelucrarea așa cum este descris în nota
