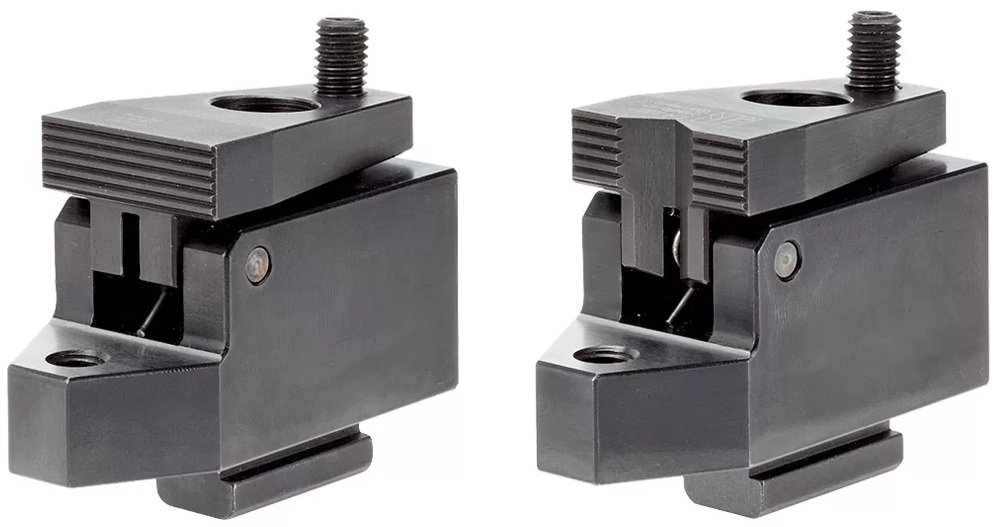

Brida de fixare pe masa utilajului cu reazem EH 23210.

Prin strangerea suruburilor de presiune, piesa de lucru este apasata simultan inspre opritoare si placa de sustinere
Actionarea prin parghie permite crearea unor forte de prindere mari pe orizontala
Cand se utilizeaza piulite canal T, EH 23010. / EH 23020. (DIN 508) acestea se pot aplica si altor marimi de canale
Material: otel calit, brunat, slefuit
Sistemul are un filet integrat pentru bolturi model EH 22690. si pentru opritoare oscilante EH 22730. / EH 22740.

Fişă cu date

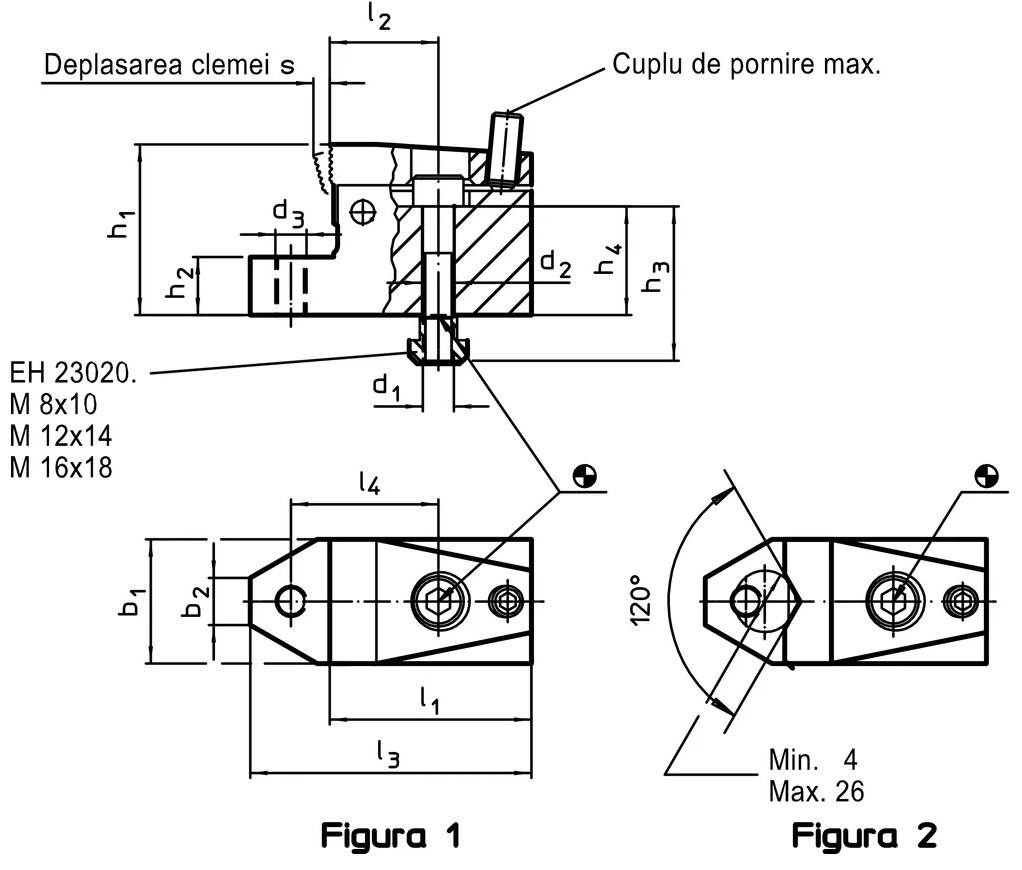

d₁

b₁

l₃

Marime fanta

Forta

Figura

[mm]

[kN]

Cod produs

d₁ [] :

b₁ [mm] :

32 mm

l₃ [mm] :

72,5 mm

s [mm] :

3 mm

Marime fanta [mm] :

10 mm

Forta [kN] :

7 kN

Figura [] :

23210.0551

Afişaţi detaliile

d₁ [] :

M12

b₁ [mm] :

48 mm

l₃ [mm] :

100 mm

s [mm] :

4 mm

Marime fanta [mm] :

14 mm

Forta [kN] :

15 kN

Figura [] :

23210.0561

Afişaţi detaliile

d₁ [] :

M16

b₁ [mm] :

68 mm

l₃ [mm] :

126 mm

s [mm] :

7 mm

Marime fanta [mm] :

18 mm

Forta [kN] :

21,5 kN

Figura [] :

23210.0571

Afişaţi detaliile

d₁ [] :

b₁ [mm] :

32 mm

l₃ [mm] :

72,5 mm

s [mm] :

3 mm

Marime fanta [mm] :

10 mm

Forta [kN] :

7 kN

Figura [] :

23210.0552

Afişaţi detaliile

d₁ [] :

M12

b₁ [mm] :

48 mm

l₃ [mm] :

100 mm

s [mm] :

4 mm

Marime fanta [mm] :

14 mm

Forta [kN] :

15 kN

Figura [] :

23210.0562

Afişaţi detaliile

d₁ [] :

M16

b₁ [mm] :

68 mm

l₃ [mm] :

126 mm

s [mm] :

7 mm

Marime fanta [mm] :

18 mm

Forta [kN] :

21,5 kN

Figura [] :

23210.0572

Afişaţi detaliile

Brida de fixare pe masa utilajului cu reazem EH 23210.
