Bride de pozitionare EH 23230.

Potrivite pentru "pozitionare" si " prindere" simultana a pieselor
Elementul de pozitionare este un element de precizie care poate fi asamblat din orice parte
Partea de prindere si fixare adaptata la piesa de lucru este insurubata pe suportul cilindric
Partile de prindere si fixare pot fi fabricate conform cererilor individuale

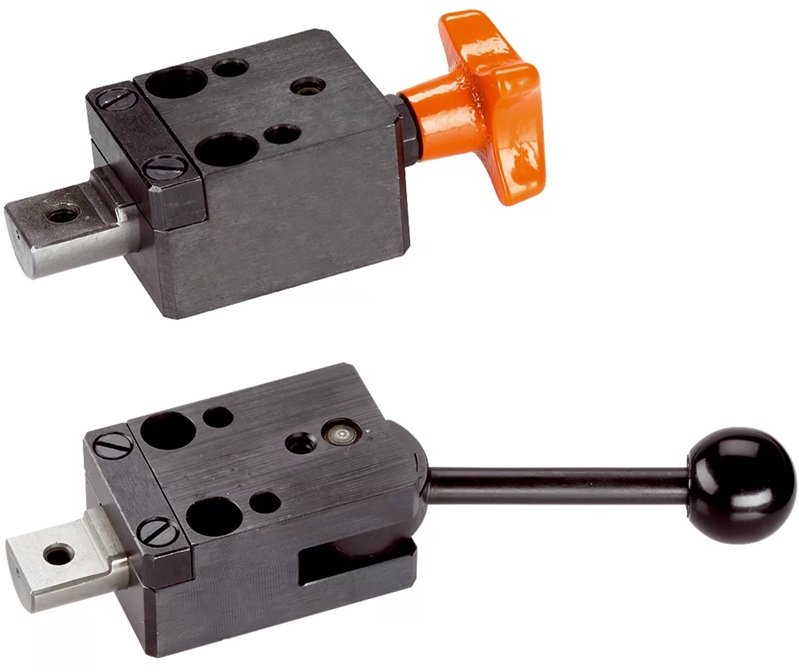

Disponibile:

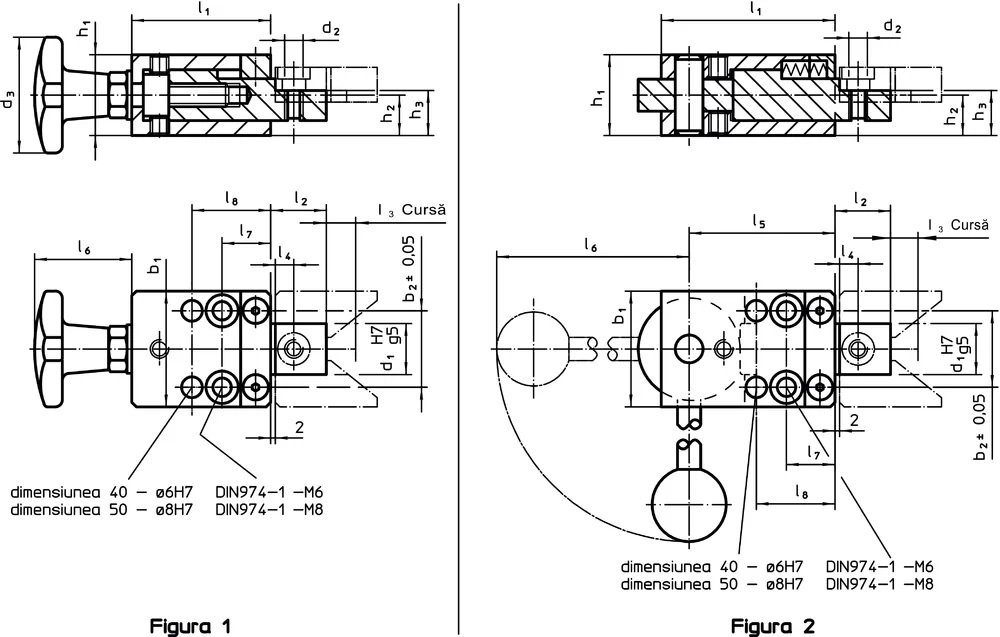

- Fig. 1 - cu maner palmiform
- Fig. 2 - cu excentric spiralat
Material:
• Maner - Fonta gri DIN 6335, cu acoperire material plastic portocaliu
- Duroplastic PF 31, negru, DIN 319
• Clema - otel calit, brunat, slefuit

Fişă cu date

b₁

d₂

h₁

l₁

Figura

[mm]

[mm]

[mm]

Cod produs

b₁ [mm] :

40 mm

d₂ [] :

M6

h₁ [mm] :

29,8 mm

l₁ [mm] :

50 mm

Figura [] :

1

23230.0040

Afişaţi detaliile

Bride de poziţionare/cu mâner palmă | b1=40 mm | 23230.0040

b₁ [mm] :

50 mm

d₂ [] :

M8

h₁ [mm] :

34,8 mm

l₁ [mm] :

60 mm

Figura [] :

1

23230.0050

Afişaţi detaliile

Bride de poziţionare/cu mâner palmă | b1=50 mm | 23230.0050

b₁ [mm] :

40 mm

d₂ [] :

M6

h₁ [mm] :

29,8 mm

l₁ [mm] :

60 mm

Figura [] :

2

23230.0440

Afişaţi detaliile

Bride de poziţionare/cu excentric spiralat | b1=40 mm | 23230.0440

b₁ [mm] :

50 mm

d₂ [] :

M8

h₁ [mm] :

34,8 mm

l₁ [mm] :

75 mm

Figura [] :

2

23230.0450

Afişaţi detaliile

Bride de poziţionare/cu excentric spiralat | b1=50 mm | 23230.0450
