Cleme de tragere împingere | EH 23229.

Brida se pretează pentru poziţionarea usoară şi sigură pieselor sau a componentelor primare de la dispozitive.

Ca o clemă de impingere/tragere, fiind filetata pe ambele parţi, permite fixarea unor elemente care se adaptează piesei, de ex. prisme, ştifturi de fixare, suporturi articulate.

Material

Bolţuri

Oțel, brunat

Corp

Oțel, zincat

Arc

Oţel inoxidabil 1.4310

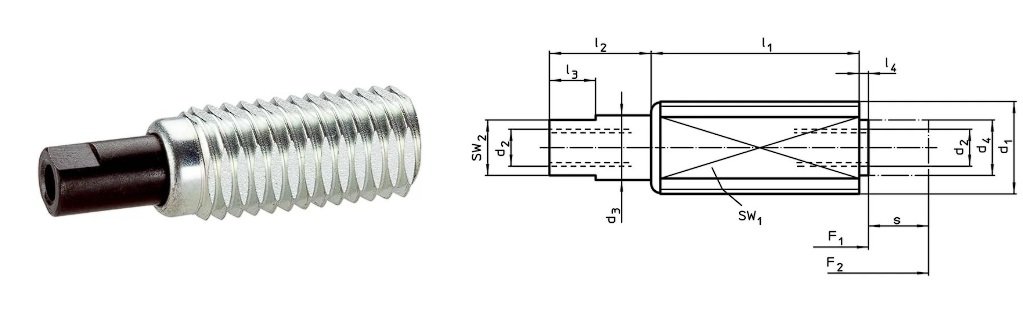

Desen

Fişă cu date

Imagine prezentare grupă

d₂

d₃

d₄

l₁ [-1]

l₂ [±0.5]

l₃

l₄ [-0.5]

d₁

F₁

F₂

Cursă

SW₁

SW₂

Greutate

[mm]

[N]

[mm]

[g]

Cod produs

d₂ :

M6 x 12

d₃ [mm] :

11 mm

d₄ [mm] :

10 mm

l₁ [-1] [mm] :

31,5 mm

l₂ [±0.5] [mm] :

11,5 mm

l₃ [mm] :

6 mm

l₄ [-0.5] [mm] :

2 mm

d₁ :

M18 x 1,5

F₁ [N] :

~ 30 N

F₂ [N] :

~ 120 N

Cursă [mm] :

~ 7 mm

SW₁ [mm] :

16 mm

SW₂ [mm] :

9 mm

Greutate [g] :

42 g

23229.0055

Afişaţi detaliile

d₂ :

M6 x 12

d₃ [mm] :

11 mm

d₄ [mm] :

10 mm

l₁ [-1] [mm] :

45 mm

l₂ [±0.5] [mm] :

16 mm

l₃ [mm] :

6 mm

l₄ [-0.5] [mm] :

2 mm

d₁ :

M18 x 1,5

F₁ [N] :

~ 60 N

F₂ [N] :

~ 180 N

Cursă [mm] :

~ 12,5 mm

SW₁ [mm] :

16 mm

SW₂ [mm] :

9 mm

Greutate [g] :

63 g

23229.0060

Afişaţi detaliile

d₂ :

M6 x 12

d₃ [mm] :

11 mm

d₄ [mm] :

10 mm

l₁ [-1] [mm] :

18 mm

l₂ [±0.5] [mm] :

6 mm

l₃ [mm] :

6 mm

l₄ [-0.5] [mm] :

2 mm

d₁ :

M18 x 1,5

F₁ [N] :

~ 30 N

F₂ [N] :

~ 120 N

Cursă [mm] :

~ 4 mm

SW₁ [mm] :

16 mm

SW₂ [mm] :

9 mm

Greutate [g] :

22 g

23229.0050

Afişaţi detaliile

d₂ :

M4 x 8

d₃ [mm] :

7 mm

d₄ [mm] :

6 mm

l₁ [-1] [mm] :

26 mm

l₂ [±0.5] [mm] :

11 mm

l₃ [mm] :

5 mm

l₄ [-0.5] [mm] :

1,5 mm

d₁ :

M12

F₁ [N] :

~ 20 N

F₂ [N] :

~ 90 N

Cursă [mm] :

~ 8 mm

SW₁ [mm] :

10 mm

SW₂ [mm] :

6 mm

Greutate [g] :

14 g

23229.0045

Afişaţi detaliile

d₂ :

M4 x 8

d₃ [mm] :

7 mm

d₄ [mm] :

6 mm

l₁ [-1] [mm] :

18,5 mm

l₂ [±0.5] [mm] :

7 mm

l₃ [mm] :

5 mm

l₄ [-0.5] [mm] :

1,5 mm

d₁ :

M12

F₁ [N] :

~ 20 N

F₂ [N] :

~ 90 N

Cursă [mm] :

~ 5 mm

SW₁ [mm] :

10 mm

SW₂ [mm] :

6 mm

Greutate [g] :

9 g

23229.0040

Afişaţi detaliile

d₂ :

M4 x 8

d₃ [mm] :

7 mm

d₄ [mm] :

6 mm

l₁ [-1] [mm] :

11 mm

l₂ [±0.5] [mm] :

4,5 mm

l₃ [mm] :

5 mm

l₄ [-0.5] [mm] :

1,5 mm

d₁ :

M12

F₁ [N] :

~ 20 N

F₂ [N] :

~ 90 N

Cursă [mm] :

~ 3 mm

SW₁ [mm] :

10 mm

SW₂ [mm] :

6 mm

Greutate [g] :

5,4 g

23229.0035

Afişaţi detaliile

d₂ :

M4 x 8

d₃ [mm] :

7 mm

d₄ [mm] :

6 mm

l₁ [-1] [mm] :

26 mm

l₂ [±0.5] [mm] :

11 mm

l₃ [mm] :

5 mm

l₄ [-0.5] [mm] :

1,5 mm

d₁ :

M12

F₁ [N] :

~ 10 N

F₂ [N] :

~ 45 N

Cursă [mm] :

~ 8 mm

SW₁ [mm] :

10 mm

SW₂ [mm] :

6 mm

Greutate [g] :

14 g

23229.0030

Afişaţi detaliile

d₂ :

M4 x 8

d₃ [mm] :

7 mm

d₄ [mm] :

6 mm

l₁ [-1] [mm] :

18,5 mm

l₂ [±0.5] [mm] :

7 mm

l₃ [mm] :

5 mm

l₄ [-0.5] [mm] :

1,5 mm

d₁ :

M12

F₁ [N] :

~ 10 N

F₂ [N] :

~ 45 N

Cursă [mm] :

~ 5 mm

SW₁ [mm] :

10 mm

SW₂ [mm] :

6 mm

Greutate [g] :

8,7 g

23229.0025

Afişaţi detaliile

d₂ :

M4 x 8

d₃ [mm] :

7 mm

d₄ [mm] :

6 mm

l₁ [-1] [mm] :

11 mm

l₂ [±0.5] [mm] :

4,5 mm

l₃ [mm] :

5 mm

l₄ [-0.5] [mm] :

1,5 mm

d₁ :

M12

F₁ [N] :

~ 10 N

F₂ [N] :

~ 45 N

Cursă [mm] :

~ 3 mm

SW₁ [mm] :

10 mm

SW₂ [mm] :

6 mm

Greutate [g] :

5,3 g

23229.0020

Afişaţi detaliile

d₂ :

M4 x 8

d₃ [mm] :

7 mm

d₄ [mm] :

6 mm

l₁ [-1] [mm] :

26 mm

l₂ [±0.5] [mm] :

11 mm

l₃ [mm] :

5 mm

l₄ [-0.5] [mm] :

1,5 mm

d₁ :

M12

F₁ [N] :

~ 5 N

F₂ [N] :

~ 20 N

Cursă [mm] :

~ 10 mm

SW₁ [mm] :

10 mm

SW₂ [mm] :

6 mm

Greutate [g] :

13 g

23229.0015

Afişaţi detaliile

d₂ :

M4 x 8

d₃ [mm] :

7 mm

d₄ [mm] :

6 mm

l₁ [-1] [mm] :

18,5 mm

l₂ [±0.5] [mm] :

7 mm

l₃ [mm] :

5 mm

l₄ [-0.5] [mm] :

1,5 mm

d₁ :

M12

F₁ [N] :

~ 5 N

F₂ [N] :

~ 20 N

Cursă [mm] :

~ 6 mm

SW₁ [mm] :

10 mm

SW₂ [mm] :

6 mm

Greutate [g] :

8,7 g

23229.0010

Afişaţi detaliile

d₂ :

M4 x 8

d₃ [mm] :

7 mm

d₄ [mm] :

6 mm

l₁ [-1] [mm] :

11 mm

l₂ [±0.5] [mm] :

4,5 mm

l₃ [mm] :

5 mm

l₄ [-0.5] [mm] :

1,5 mm

d₁ :

M12

F₁ [N] :

~ 5 N

F₂ [N] :

~ 20 N

Cursă [mm] :

~ 3,5 mm

SW₁ [mm] :

10 mm

SW₂ [mm] :

6 mm

Greutate [g] :

5,1 g

23229.0005

Afişaţi detaliile
