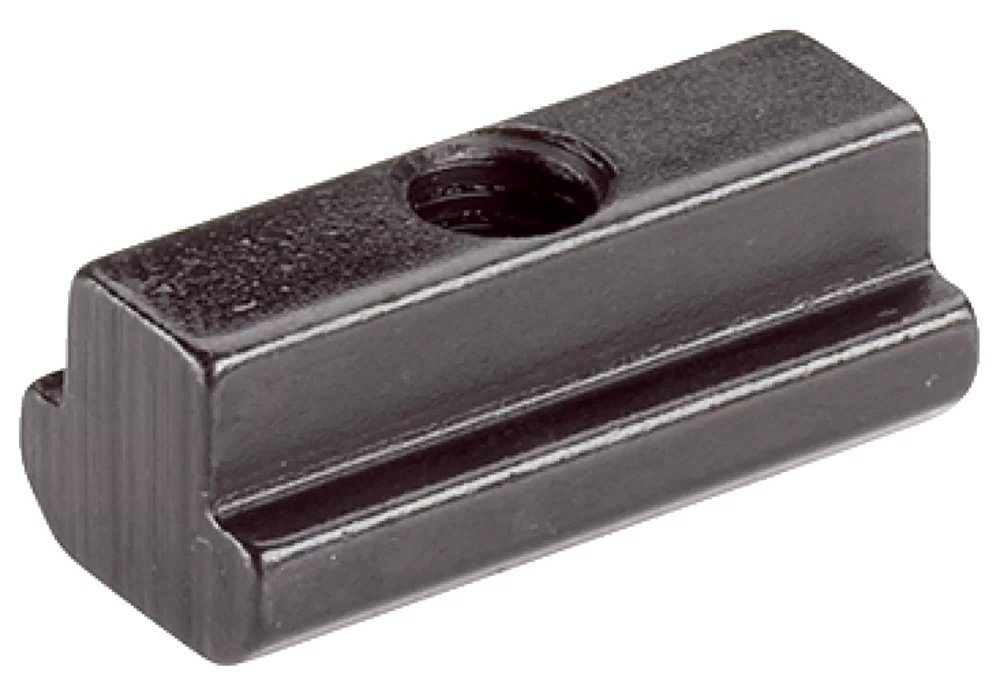

Piuliță pentru canal T ‒ extinsă | EH 23020.

Nuts for T-slots "extended" are, in comparison to the version according to DIN 508, of an extended design and are particularly suitable for assembly in the slot cross.

Material

Oţel tratat termic, cu revenire, calitatea 10, brunat

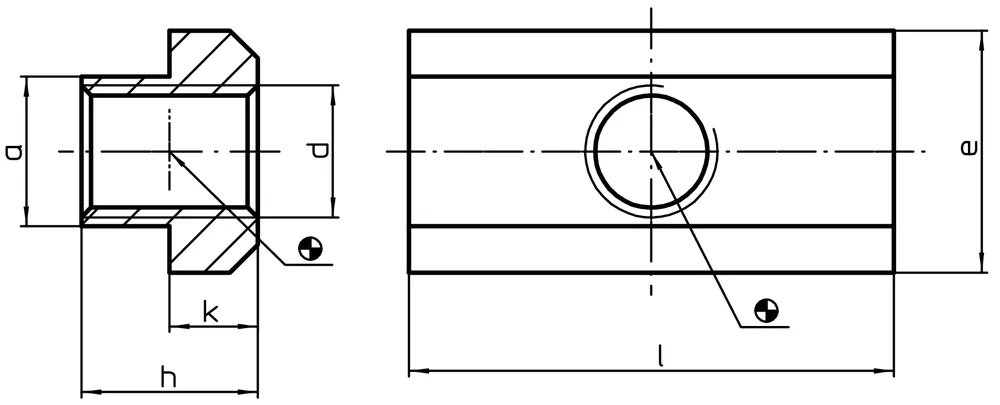

Desen

Fişă cu date

e
[mm]

h
[mm]

k
[mm]

l
[mm]

Mărimea nominală fantă
[mm]

Greutate
[g]

Cod produs

d :

M24

e [mm] :

44 mm

h [mm] :

36 mm

k [mm] :

18 mm

l [mm] :

88 mm

Mărimea nominală fantă [mm] :

28 mm

Greutate [g] :

741 g

23020.0280

Afişaţi detaliile

d :

M30

e [mm] :

54 mm

h [mm] :

44 mm

k [mm] :

22 mm

l [mm] :

108 mm

Mărimea nominală fantă [mm] :

36 mm

Greutate [g] :

1394 g

23020.0360

Afişaţi detaliile

d :

M20

e [mm] :

35 mm

h [mm] :

28 mm

k [mm] :

14 mm

l [mm] :

70 mm

Mărimea nominală fantă [mm] :

22 mm

Greutate [g] :

359 g

23020.0220

Afişaţi detaliile

d :

M18

e [mm] :

32 mm

h [mm] :

24 mm

k [mm] :

12 mm

l [mm] :

64 mm

Mărimea nominală fantă [mm] :

20 mm

Greutate [g] :

257 g

23020.0200

Afişaţi detaliile

d :

M14

e [mm] :

25 mm

h [mm] :

18 mm

k [mm] :

9 mm

l [mm] :

50 mm

Mărimea nominală fantă [mm] :

16 mm

Greutate [g] :

120 g

23020.0160

Afişaţi detaliile

d :

M10

e [mm] :

18 mm

h [mm] :

14 mm

k [mm] :

7 mm

l [mm] :

36 mm

Mărimea nominală fantă [mm] :

12 mm

Greutate [g] :

48 g

23020.0120

Afişaţi detaliile

d :

e [mm] :

15 mm

h [mm] :

12 mm

k [mm] :

6 mm

l [mm] :

30 mm

Mărimea nominală fantă [mm] :

10 mm

Greutate [g] :

29 g

23020.0100

Afişaţi detaliile

d :

e [mm] :

13 mm

h [mm] :

10 mm

k [mm] :

6 mm

l [mm] :

26 mm

Mărimea nominală fantă [mm] :

8 mm

Greutate [g] :

19 g

23020.0080

Afişaţi detaliile

d :

e [mm] :

10 mm

h [mm] :

8 mm

k [mm] :

4 mm

l [mm] :

20 mm

Mărimea nominală fantă [mm] :

6 mm

Greutate [g] :

7,9 g

23020.0060

Afişaţi detaliile
