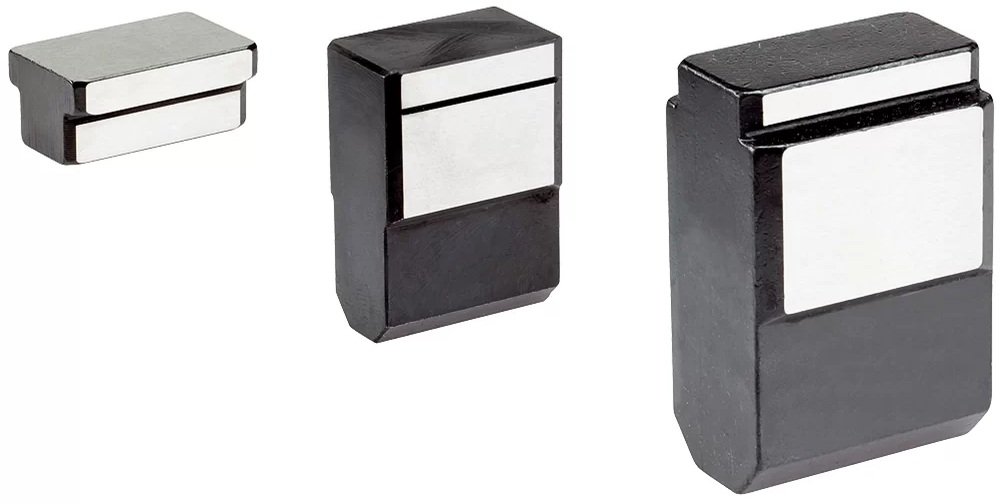

Ghidaje ‒ DIN 6323 | EH 23120.

A se utiliza pentru sistemele de poziţionare şi elementele de prindere pe mese cu canale T conform DIN 650.

Se împing pur şi simplu în poziţie după aşezarea aproximativă a sistemului sau elementului de prindere, acestea nu pot cauza deteriorări la nivelul maşinii ca în situaţia în care se utilizează elemente proeminente.

Material

Oţel, călit, brunat, şlefuit

Imagine prezentare grupă

Desen

Desen

Fişă cu date

Imagine prezentare grupă

b₁ [h6]

b₂ [h6]

h₁

h₂

l

Greutate

h₃

h₄

[mm]

[mm]

[mm]

[mm]

[mm]

[g]

[mm]

[mm]

Cod produs

b₁ [h6] [mm] :

20 mm

b₂ [h6] [mm] :

36 mm

h₁ [mm] :

76,5 mm

h₂ [mm] :

-

l [mm] :

50 mm

Greutate [g] :

952 g

h₃ [mm] :

7 mm

h₄ [mm] :

30 mm

23120.0036

Afişaţi detaliile

Ghidaje, DIN 6323/forma C, b1 < b2 | b1=20 mm / b2=36 mm | 23120.0036

b₁ [h6] [mm] :

20 mm

b₂ [h6] [mm] :

28 mm

h₁ [mm] :

61,5 mm

h₂ [mm] :

-

l [mm] :

40 mm

Greutate [g] :

472 g

h₃ [mm] :

7 mm

h₄ [mm] :

24 mm

23120.0028

Afişaţi detaliile

Ghidaje, DIN 6323/forma C, b1 < b2 | b1=20 mm / b2=28 mm | 23120.0028

b₁ [h6] [mm] :

20 mm

b₂ [h6] [mm] :

22 mm

h₁ [mm] :

50,5 mm

h₂ [mm] :

-

l [mm] :

40 mm

Greutate [g] :

305 g

h₃ [mm] :

7 mm

h₄ [mm] :

18 mm

23120.0022

Afişaţi detaliile

Ghidaje, DIN 6323/forma C, b1 < b2 | b1=20 mm / b2=22 mm | 23120.0022

b₁ [h6] [mm] :

20 mm

b₂ [h6] [mm] :

20 mm

h₁ [mm] :

45,5 mm

h₂ [mm] :

-

l [mm] :

32 mm

Greutate [g] :

202 g

h₃ [mm] :

7 mm

h₄ [mm] :

16 mm

23120.0020

Afişaţi detaliile

Ghidaje, DIN 6323/forma B, b1 = b2 | b1=20 mm / b2=20 mm | 23120.0020

b₁ [h6] [mm] :

12 mm

b₂ [h6] [mm] :

12 mm

h₁ [mm] :

28,6 mm

h₂ [mm] :

-

l [mm] :

20 mm

Greutate [g] :

45 g

h₃ [mm] :

5,5 mm

h₄ [mm] :

9 mm

23120.0011

Afişaţi detaliile

Ghidaje, DIN 6323/forma B, b1 = b2 | b1=12 mm / b2=12 mm | 23120.0011

b₁ [h6] [mm] :

12 mm

b₂ [h6] [mm] :

10 mm

h₁ [mm] :

12 mm

h₂ [mm] :

3,6 mm

l [mm] :

20 mm

Greutate [g] :

20 g

h₃ [mm] :

-

h₄ [mm] :

-

23120.0010

Afişaţi detaliile

Ghidaje, DIN 6323/forma A, b1 > b2 | b1=12 mm / b2=10 mm | 23120.0010
