Opritoare cu indexare varianta simpla EH 22120.

Opritoarele cu indexare sunt folosite la aplicatii de indexare
Se limiteaza la cazurile in care nu este necesara o pozitionare precisa
Finisaj simplu cu dimensiuni foarte mici

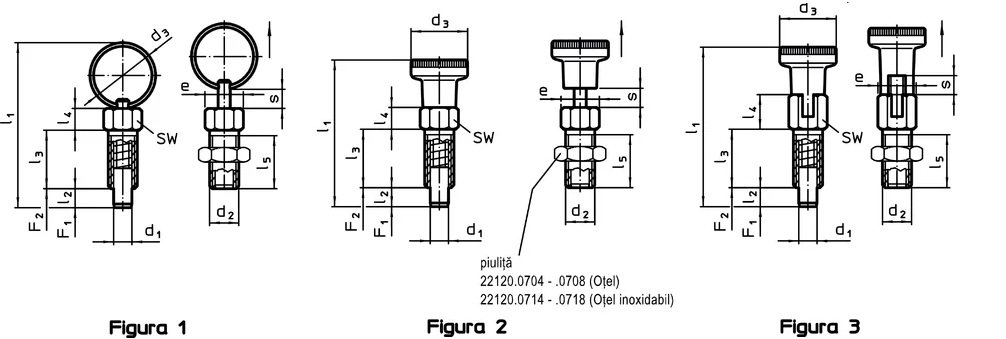

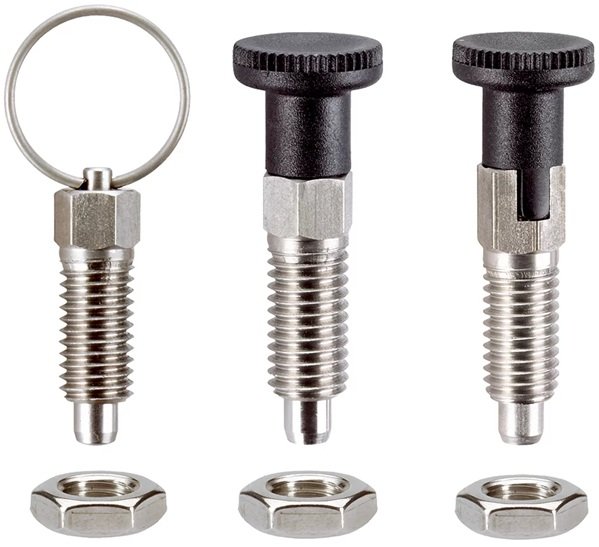

Disponibile in trei variante:
∗ Cu inel, fara blocator (fig.1)
∗ Cu maner, fara blocator (fig.2)
∗ Cu maner si blocator (fig.3)
Material:
∗ Inel tractiune
• INOX 1.4310
∗ Bolt blocare
• INOX 1.4305
∗ Maner
• Termoplastic PA 6, negru, mat
∗ Corp
• Otel, zincat prin galvanizare
• INOX 1.4305
Nota:
∗ Buton nedemontabil
∗ Contrapiulitele trebuie comandate separat

Fişă cu date

d1

d₂

l₁

Material corp

Figura

[mm]

[mm]

Cod produs

d1 [mm] :

3 mm

d₂ :

M6

l₁ [mm] :

34 mm

Material corp [] :

Otel

Figura [] :

1

22120.0723

Afişaţi detaliile

Opritoare cu indexare, varianta simplă/cu inel, fără blocator | d1=3 mm / oțel | 22120.0723

d1 [mm] :

4 mm

d₂ :

M6

l₁ [mm] :

34,5 mm

Material corp [] :

Otel

Figura [] :

1

22120.0724

Afişaţi detaliile

Opritoare cu indexare, varianta simplă/cu inel, fără blocator | d1=4 mm / oțel | 22120.0724

d1 [mm] :

5 mm

d₂ :

M8

l₁ [mm] :

45 mm

Material corp [] :

Otel

Figura [] :

1

22120.0725

Afişaţi detaliile

Opritoare cu indexare, varianta simplă/cu inel, fără blocator | d1=5 mm / oțel | 22120.0725

d1 [mm] :

6 mm

d₂ :

M10

l₁ [mm] :

57,5 mm

Material corp [] :

Otel

Figura [] :

1

22120.0726

Afişaţi detaliile

Opritoare cu indexare, varianta simplă/cu inel, fără blocator | d1=6 mm / oțel | 22120.0726

d1 [mm] :

8 mm

d₂ :

M12

l₁ [mm] :

71 mm

Material corp [] :

Otel

Figura [] :

1

22120.0728

Afişaţi detaliile

Opritoare cu indexare, varianta simplă/cu inel, fără blocator | d1=8 mm / oțel | 22120.0728

d1 [mm] :

3 mm

d₂ :

M6

l₁ [mm] :

30 mm

Material corp [] :

Otel

Figura [] :

2

22120.0743

Afişaţi detaliile

Opritoare cu indexare, varianta simplă/cu buton, fără blocator | d1=3 mm / oțel | 22120.0743

d1 [mm] :

4 mm

d₂ :

M6

l₁ [mm] :

30,5 mm

Material corp [] :

Otel

Figura [] :

2

22120.0744

Afişaţi detaliile

Opritoare cu indexare, varianta simplă/cu buton, fără blocator | d1=4 mm / oțel | 22120.0744

d1 [mm] :

5 mm

d₂ :

M8

l₁ [mm] :

40 mm

Material corp [] :

Otel

Figura [] :

2

22120.0745

Afişaţi detaliile

Opritoare cu indexare, varianta simplă/cu buton, fără blocator | d1=5 mm / oțel | 22120.0745

d1 [mm] :

6 mm

d₂ :

M10

l₁ [mm] :

49 mm

Material corp [] :

Otel

Figura [] :

2

22120.0746

Afişaţi detaliile

Opritoare cu indexare, varianta simplă/cu buton, fără blocator | d1=6 mm / oțel | 22120.0746

d1 [mm] :

8 mm

d₂ :

M12

l₁ [mm] :

59 mm

Material corp [] :

Otel

Figura [] :

2

22120.0748

Afişaţi detaliile

Opritoare cu indexare, varianta simplă/cu buton, fără blocator | d1=8 mm / oțel | 22120.0748

d1 [mm] :

3 mm

d₂ :

M6

l₁ [mm] :

32,5 mm

Material corp [] :

Otel

Figura [] :

3

22120.0763

Afişaţi detaliile

Opritoare cu indexare, varianta simplă/cu buton şi blocator | d1=3 mm / oțel | 22120.0763

d1 [mm] :

4 mm

d₂ :

M6

l₁ [mm] :

33 mm

Material corp [] :

Otel

Figura [] :

3

22120.0764

Afişaţi detaliile

Opritoare cu indexare, varianta simplă/cu buton şi blocator | d1=4 mm / oțel | 22120.0764

d1 [mm] :

5 mm

d₂ :

M8

l₁ [mm] :

43,5 mm

Material corp [] :

Otel

Figura [] :

3

22120.0765

Afişaţi detaliile

Opritoare cu indexare, varianta simplă/cu buton şi blocator | d1=5 mm / oțel | 22120.0765

d1 [mm] :

6 mm

d₂ :

M10

l₁ [mm] :

52 mm

Material corp [] :

Otel

Figura [] :

3

22120.0766

Afişaţi detaliile

Opritoare cu indexare, varianta simplă/cu buton şi blocator | d1=6 mm / oțel | 22120.0766

d1 [mm] :

8 mm

d₂ :

M12

l₁ [mm] :

63,5 mm

Material corp [] :

Otel

Figura [] :

3

22120.0768

Afişaţi detaliile

Opritoare cu indexare, varianta simplă/cu buton şi blocator | d1=8 mm / oțel | 22120.0768

d1 [mm] :

3 mm

d₂ :

M6

l₁ [mm] :

34 mm

Material corp [] :

INOX

Figura [] :

1

22120.0773

Afişaţi detaliile

Opritoare cu indexare, varianta simplă/cu inel, fără blocator | d1=3 mm / oțel inoxidabil | 22120.0773

d1 [mm] :

4 mm

d₂ :

M6

l₁ [mm] :

34,5 mm

Material corp [] :

INOX

Figura [] :

1

22120.0774

Afişaţi detaliile

Opritoare cu indexare, varianta simplă/cu inel, fără blocator | d1=4 mm / oțel inoxidabil | 22120.0774

d1 [mm] :

5 mm

d₂ :

M8

l₁ [mm] :

45 mm

Material corp [] :

INOX

Figura [] :

1

22120.0775

Afişaţi detaliile

Opritoare cu indexare, varianta simplă/cu inel, fără blocator | d1=5 mm / oțel inoxidabil | 22120.0775

d1 [mm] :

6 mm

d₂ :

M10

l₁ [mm] :

57,5 mm

Material corp [] :

INOX

Figura [] :

1

22120.0776

Afişaţi detaliile

Opritoare cu indexare, varianta simplă/cu inel, fără blocator | d1=6 mm / oțel inoxidabil | 22120.0776

d1 [mm] :

8 mm

d₂ :

M12

l₁ [mm] :

71 mm

Material corp [] :

INOX

Figura [] :

1

22120.0778

Afişaţi detaliile

Opritoare cu indexare, varianta simplă/cu inel, fără blocator | d1=8 mm / oțel inoxidabil | 22120.0778

d1 [mm] :

3 mm

d₂ :

M6

l₁ [mm] :

30 mm

Material corp [] :

INOX

Figura [] :

2

22120.0783

Afişaţi detaliile

Opritoare cu indexare, varianta simplă/cu buton, fără blocator | d1=3 mm / oțel inoxidabil | 22120.0783

d1 [mm] :

4 mm

d₂ :

M6

l₁ [mm] :

30,5 mm

Material corp [] :

INOX

Figura [] :

2

22120.0784

Afişaţi detaliile

Opritoare cu indexare, varianta simplă/cu buton, fără blocator | d1=4 mm / oțel inoxidabil | 22120.0784

d1 [mm] :

5 mm

d₂ :

M8

l₁ [mm] :

40 mm

Material corp [] :

INOX

Figura [] :

2

22120.0785

Afişaţi detaliile

Opritoare cu indexare, varianta simplă/cu buton, fără blocator | d1=5 mm / oțel inoxidabil | 22120.0785

d1 [mm] :

6 mm

d₂ :

M10

l₁ [mm] :

49 mm

Material corp [] :

INOX

Figura [] :

2

22120.0786

Afişaţi detaliile

Opritoare cu indexare, varianta simplă/cu buton, fără blocator | d1=6 mm / oțel inoxidabil | 22120.0786

d1 [mm] :

8 mm

d₂ :

M12

l₁ [mm] :

59 mm

Material corp [] :

INOX

Figura [] :

2

22120.0788

Afişaţi detaliile

Opritoare cu indexare, varianta simplă/cu buton, fără blocator | d1=8 mm / oțel inoxidabil | 22120.0788
