Opritoare laterale ‒ cu arc şi ştift din plastic - INCH | EH 2B150.

Pot fi utilizate pentru poziționare sau aplicare de presiune. ex. în timpul vopsirii şi sablării.

Material

Corp

  • Aluminiu Al

Arc

  • plastic

Bolţ

  • Oţel, călit, brunat
  • oțel inoxidabil
  • Termoplastic POM, alb

Asamblare

Montaj prin presare.

Formula pentru calculul distanței de centrare pentru orificiul de montaj:

l0 = z/2 + w + x,

l0 = distanța de centrare,

y = înălțimea piesei de lucru,

w = lungimea piesei de lucru,

x = dimensiunea coordonatelor,

s = cursa,

z = diametrul opritorului

Calculul dimensiunii x:

y mai mare sau egal decât l2 - d2/2, atunci x = d2/2 - s

sau

y mai mic decât l2 - d2/2, atunci x = d2/2 - s - [(l2 - d2/2 - y) * 0,123]

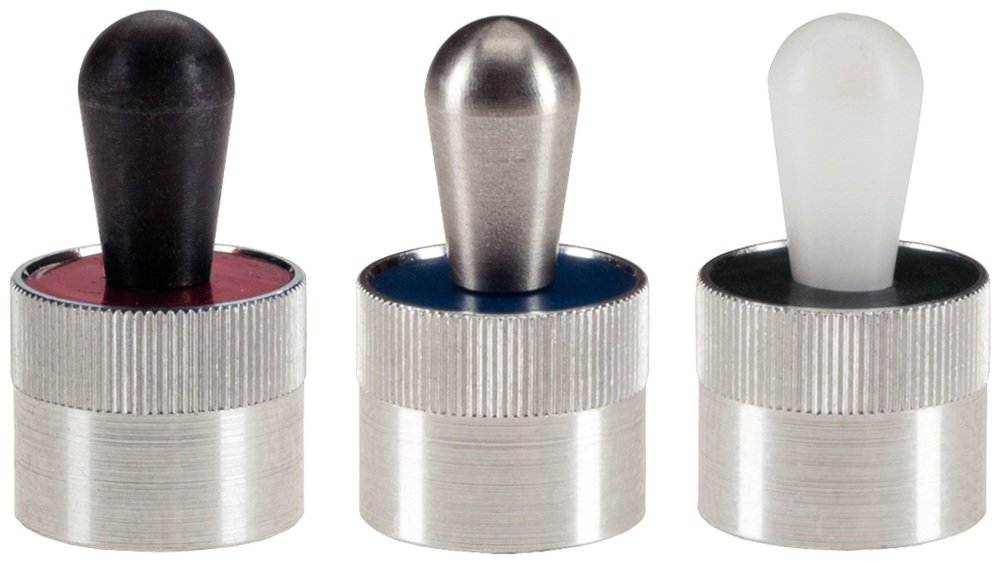

Caracteristici

Arc moale = arc albastru

Arc standard = arc rosu

Arc cu forta marită = arc verde

Imagine prezentare grupă
Desen

Desen

Fişă cu date

Imagine prezentare grupă
of 1
Pe pagina:
Afisaj:
d1
d2
l1 [-0.03]
l2 [±0.02]
D [H8]
Forța arcului
Cursă
Temperatura max.
Greutate
[inch]
[inch]
[inch]
[inch]
[inch]
[inch]
[°F]
[oz]

Cod produs


d1 [inch] :
5/8 inch
d2 [inch] :
0,394 inch
l1 [-0.03] [inch] :
0,675 inch
l2 [±0.02] [inch] :
0,678 inch
D [H8] [inch] :
0,625 inch
Forța arcului :
Standard
Cursă [inch] :
0,062 inch
Temperatura max. [°F] :
176 °F
Greutate [oz] :
0,196 oz
2B150.0440
Afişaţi detaliile
Opritoare laterale, cu arc şi ştift din plastic - INCH/Forța arcului standard | d1=5/8 inch / d2=0,394 inch / Forța arcului=~ 18 lb | 2B150.0440
buc.
Adăugați în listă
d1 [inch] :
1/4 inch
d2 [inch] :
0,118 inch
l1 [-0.03] [inch] :
0,295 inch
l2 [±0.02] [inch] :
0,145 inch
D [H8] [inch] :
0,25 inch
Forța arcului :
Standard
Cursă [inch] :
0,016 inch
Temperatura max. [°F] :
176 °F
Greutate [oz] :
0,012 oz
2B150.0411
Afişaţi detaliile
Opritoare laterale, cu arc şi ştift din plastic - INCH/Forța arcului standard | d1=1/4 inch / d2=0,118 inch / Forța arcului=~ 4,4 lb | 2B150.0411
buc.
Adăugați în listă
d1 [inch] :
7/16 inch
d2 [inch] :
0,197 inch
l1 [-0.03] [inch] :
0,374 inch
l2 [±0.02] [inch] :
0,287 inch
D [H8] [inch] :
0,438 inch
Forța arcului :
Standard
Cursă [inch] :
0,032 inch
Temperatura max. [°F] :
212 °F
Greutate [oz] :
0,092 oz
2B150.0221
Afişaţi detaliile
Opritoare laterale, cu arc şi ştift din plastic - INCH/Forța arcului standard | d1=7/16 inch / d2=0,197 inch / Forța arcului=~ 13,5 lb | 2B150.0221
buc.
Adăugați în listă
d1 [inch] :
7/16 inch
d2 [inch] :
0,197 inch
l1 [-0.03] [inch] :
0,374 inch
l2 [±0.02] [inch] :
0,287 inch
D [H8] [inch] :
0,438 inch
Forța arcului :
Mărită
Cursă [inch] :
0,032 inch
Temperatura max. [°F] :
212 °F
Greutate [oz] :
0,092 oz
2B150.0222
Afişaţi detaliile
Opritoare laterale, cu arc şi ştift din plastic - INCH/forța arcului mărită | d1=7/16 inch / d2=0,197 inch / Forța arcului=~ 20 lb | 2B150.0222
buc.
Adăugați în listă
d1 [inch] :
5/8 inch
d2 [inch] :
0,394 inch
l1 [-0.03] [inch] :
0,675 inch
l2 [±0.02] [inch] :
0,678 inch
D [H8] [inch] :
0,625 inch
Forța arcului :
Mărită
Cursă [inch] :
0,062 inch
Temperatura max. [°F] :
176 °F
Greutate [oz] :
0,2 oz
2B150.0441
Afişaţi detaliile
Opritoare laterale, cu arc şi ştift din plastic - INCH/forța arcului mărită | d1=5/8 inch / d2=0,394 inch / Forța arcului=~ 36 lb | 2B150.0441
buc.
Adăugați în listă
d1 [inch] :
1/2 inch
d2 [inch] :
0,315 inch
l1 [-0.03] [inch] :
0,553 inch
l2 [±0.02] [inch] :
0,515 inch
D [H8] [inch] :
0,5 inch
Forța arcului :
Mărită
Cursă [inch] :
0,048 inch
Temperatura max. [°F] :
176 °F
Greutate [oz] :
0,106 oz
2B150.0431
Afişaţi detaliile
Opritoare laterale, cu arc şi ştift din plastic - INCH/forța arcului mărită | d1=1/2 inch / d2=0,315 inch / Forța arcului=~ 22,2 lb | 2B150.0431
buc.
Adăugați în listă
d1 [inch] :
1/2 inch
d2 [inch] :
0,315 inch
l1 [-0.03] [inch] :
0,553 inch
l2 [±0.02] [inch] :
0,515 inch
D [H8] [inch] :
0,5 inch
Forța arcului :
Standard
Cursă [inch] :
0,048 inch
Temperatura max. [°F] :
176 °F
Greutate [oz] :
0,104 oz
2B150.0430
Afişaţi detaliile
Opritoare laterale, cu arc şi ştift din plastic - INCH/Forța arcului standard | d1=1/2 inch / d2=0,315 inch / Forța arcului=~ 11,1 lb | 2B150.0430
buc.
Adăugați în listă
d1 [inch] :
7/16 inch
d2 [inch] :
0,236 inch
l1 [-0.03] [inch] :
0,374 inch
l2 [±0.02] [inch] :
0,406 inch
D [H8] [inch] :
0,438 inch
Forța arcului :
Mărită
Cursă [inch] :
0,04 inch
Temperatura max. [°F] :
176 °F
Greutate [oz] :
0,058 oz
2B150.0427
Afişaţi detaliile
Opritoare laterale, cu arc şi ştift din plastic - INCH/forța arcului mărită | d1=7/16 inch / d2=0,236 inch / Forța arcului=~ 13,5 lb | 2B150.0427
buc.
Adăugați în listă
d1 [inch] :
7/16 inch
d2 [inch] :
0,236 inch
l1 [-0.03] [inch] :
0,374 inch
l2 [±0.02] [inch] :
0,406 inch
D [H8] [inch] :
0,438 inch
Forța arcului :
Standard
Cursă [inch] :
0,04 inch
Temperatura max. [°F] :
176 °F
Greutate [oz] :
0,057 oz
2B150.0426
Afişaţi detaliile
Opritoare laterale, cu arc şi ştift din plastic - INCH/Forța arcului standard | d1=7/16 inch / d2=0,236 inch / Forța arcului=~ 6,7 lb | 2B150.0426
buc.
Adăugați în listă
d1 [inch] :
7/16 inch
d2 [inch] :
0,236 inch
l1 [-0.03] [inch] :
0,374 inch
l2 [±0.02] [inch] :
0,406 inch
D [H8] [inch] :
0,438 inch
Forța arcului :
Mică
Cursă [inch] :
0,04 inch
Temperatura max. [°F] :
176 °F
Greutate [oz] :
0,058 oz
2B150.0425
Afişaţi detaliile
Opritoare laterale, cu arc şi ştift din plastic - INCH/forța arcului mică | d1=7/16 inch / d2=0,236 inch / Forța arcului=~ 4,4 lb | 2B150.0425
buc.
Adăugați în listă
d1 [inch] :
7/16 inch
d2 [inch] :
0,197 inch
l1 [-0.03] [inch] :
0,374 inch
l2 [±0.02] [inch] :
0,287 inch
D [H8] [inch] :
0,438 inch
Forța arcului :
Mărită
Cursă [inch] :
0,032 inch
Temperatura max. [°F] :
176 °F
Greutate [oz] :
0,054 oz
2B150.0422
Afişaţi detaliile
Opritoare laterale, cu arc şi ştift din plastic - INCH/forța arcului mărită | d1=7/16 inch / d2=0,197 inch / Forța arcului=~ 20 lb | 2B150.0422
buc.
Adăugați în listă
d1 [inch] :
7/16 inch
d2 [inch] :
0,197 inch
l1 [-0.03] [inch] :
0,374 inch
l2 [±0.02] [inch] :
0,287 inch
D [H8] [inch] :
0,438 inch
Forța arcului :
Standard
Cursă [inch] :
0,032 inch
Temperatura max. [°F] :
176 °F
Greutate [oz] :
0,052 oz
2B150.0421
Afişaţi detaliile
Opritoare laterale, cu arc şi ştift din plastic - INCH/Forța arcului standard | d1=7/16 inch / d2=0,197 inch / Forța arcului=~ 13,5 lb | 2B150.0421
buc.
Adăugați în listă
d1 [inch] :
7/16 inch
d2 [inch] :
0,197 inch
l1 [-0.03] [inch] :
0,374 inch
l2 [±0.02] [inch] :
0,287 inch
D [H8] [inch] :
0,438 inch
Forța arcului :
Mică
Cursă [inch] :
0,032 inch
Temperatura max. [°F] :
176 °F
Greutate [oz] :
0,054 oz
2B150.0420
Afişaţi detaliile
Opritoare laterale, cu arc şi ştift din plastic - INCH/forța arcului mică | d1=7/16 inch / d2=0,197 inch / Forța arcului=~ 6,7 lb | 2B150.0420
buc.
Adăugați în listă
d1 [inch] :
1/4 inch
d2 [inch] :
0,118 inch
l1 [-0.03] [inch] :
0,295 inch
l2 [±0.02] [inch] :
0,145 inch
D [H8] [inch] :
0,25 inch
Forța arcului :
Mică
Cursă [inch] :
0,016 inch
Temperatura max. [°F] :
176 °F
Greutate [oz] :
0,013 oz
2B150.0410
Afişaţi detaliile
Opritoare laterale, cu arc şi ştift din plastic - INCH/forța arcului mică | d1=1/4 inch / d2=0,118 inch / Forța arcului=~ 2,2 lb | 2B150.0410
buc.
Adăugați în listă
d1 [inch] :
5/8 inch
d2 [inch] :
0,394 inch
l1 [-0.03] [inch] :
0,675 inch
l2 [±0.02] [inch] :
0,678 inch
D [H8] [inch] :
0,625 inch
Forța arcului :
Mărită
Cursă [inch] :
0,062 inch
Temperatura max. [°F] :
212 °F
Greutate [oz] :
0,546 oz
2B150.0341
Afişaţi detaliile
Opritoare laterale, cu arc şi ştift din plastic - INCH/forța arcului mărită | d1=5/8 inch / d2=0,394 inch / Forța arcului=~ 36 lb | 2B150.0341
buc.
Adăugați în listă
d1 [inch] :
5/8 inch
d2 [inch] :
0,394 inch
l1 [-0.03] [inch] :
0,675 inch
l2 [±0.02] [inch] :
0,678 inch
D [H8] [inch] :
0,625 inch
Forța arcului :
Standard
Cursă [inch] :
0,062 inch
Temperatura max. [°F] :
212 °F
Greutate [oz] :
0,543 oz
2B150.0340
Afişaţi detaliile
Opritoare laterale, cu arc şi ştift din plastic - INCH/Forța arcului standard | d1=5/8 inch / d2=0,394 inch / Forța arcului=~ 18 lb | 2B150.0340
buc.
Adăugați în listă
d1 [inch] :
1/2 inch
d2 [inch] :
0,315 inch
l1 [-0.03] [inch] :
0,553 inch
l2 [±0.02] [inch] :
0,515 inch
D [H8] [inch] :
0,5 inch
Forța arcului :
Mărită
Cursă [inch] :
0,048 inch
Temperatura max. [°F] :
212 °F
Greutate [oz] :
0,263 oz
2B150.0331
Afişaţi detaliile
Opritoare laterale, cu arc şi ştift din plastic - INCH/forța arcului mărită | d1=1/2 inch / d2=0,315 inch / Forța arcului=~ 22,2 lb | 2B150.0331
buc.
Adăugați în listă
d1 [inch] :
1/2 inch
d2 [inch] :
0,315 inch
l1 [-0.03] [inch] :
0,553 inch
l2 [±0.02] [inch] :
0,515 inch
D [H8] [inch] :
0,5 inch
Forța arcului :
Standard
Cursă [inch] :
0,048 inch
Temperatura max. [°F] :
212 °F
Greutate [oz] :
0,247 oz
2B150.0330
Afişaţi detaliile
Opritoare laterale, cu arc şi ştift din plastic - INCH/Forța arcului standard | d1=1/2 inch / d2=0,315 inch / Forța arcului=~ 11,1 lb | 2B150.0330
buc.
Adăugați în listă
d1 [inch] :
7/16 inch
d2 [inch] :
0,236 inch
l1 [-0.03] [inch] :
0,374 inch
l2 [±0.02] [inch] :
0,406 inch
D [H8] [inch] :
0,438 inch
Forța arcului :
Mărită
Cursă [inch] :
0,04 inch
Temperatura max. [°F] :
212 °F
Greutate [oz] :
0,122 oz
2B150.0327
Afişaţi detaliile
Opritoare laterale, cu arc şi ştift din plastic - INCH/forța arcului mărită | d1=7/16 inch / d2=0,236 inch / Forța arcului=~ 13,5 lb | 2B150.0327
buc.
Adăugați în listă
d1 [inch] :
7/16 inch
d2 [inch] :
0,236 inch
l1 [-0.03] [inch] :
0,374 inch
l2 [±0.02] [inch] :
0,406 inch
D [H8] [inch] :
0,438 inch
Forța arcului :
Standard
Cursă [inch] :
0,04 inch
Temperatura max. [°F] :
212 °F
Greutate [oz] :
0,121 oz
2B150.0326
Afişaţi detaliile
Opritoare laterale, cu arc şi ştift din plastic - INCH/Forța arcului standard | d1=7/16 inch / d2=0,236 inch / Forța arcului=~ 6,7 lb | 2B150.0326
buc.
Adăugați în listă
d1 [inch] :
7/16 inch
d2 [inch] :
0,236 inch
l1 [-0.03] [inch] :
0,374 inch
l2 [±0.02] [inch] :
0,406 inch
D [H8] [inch] :
0,438 inch
Forța arcului :
Mică
Cursă [inch] :
0,04 inch
Temperatura max. [°F] :
212 °F
Greutate [oz] :
0,121 oz
2B150.0325
Afişaţi detaliile
Opritoare laterale, cu arc şi ştift din plastic - INCH/forța arcului mică | d1=7/16 inch / d2=0,236 inch / Forța arcului=~ 4,4 lb | 2B150.0325
buc.
Adăugați în listă
d1 [inch] :
7/16 inch
d2 [inch] :
0,197 inch
l1 [-0.03] [inch] :
0,374 inch
l2 [±0.02] [inch] :
0,287 inch
D [H8] [inch] :
0,438 inch
Forța arcului :
Mărită
Cursă [inch] :
0,032 inch
Temperatura max. [°F] :
212 °F
Greutate [oz] :
0,095 oz
2B150.0322
Afişaţi detaliile
Opritoare laterale, cu arc şi ştift din plastic - INCH/forța arcului mărită | d1=7/16 inch / d2=0,197 inch / Forța arcului=~ 20 lb | 2B150.0322
buc.
Adăugați în listă
d1 [inch] :
7/16 inch
d2 [inch] :
0,197 inch
l1 [-0.03] [inch] :
0,374 inch
l2 [±0.02] [inch] :
0,287 inch
D [H8] [inch] :
0,438 inch
Forța arcului :
Standard
Cursă [inch] :
0,032 inch
Temperatura max. [°F] :
212 °F
Greutate [oz] :
0,093 oz
2B150.0321
Afişaţi detaliile
Opritoare laterale, cu arc şi ştift din plastic - INCH/Forța arcului standard | d1=7/16 inch / d2=0,197 inch / Forța arcului=~ 13,5 lb | 2B150.0321
buc.
Adăugați în listă
d1 [inch] :
7/16 inch
d2 [inch] :
0,197 inch
l1 [-0.03] [inch] :
0,374 inch
l2 [±0.02] [inch] :
0,287 inch
D [H8] [inch] :
0,438 inch
Forța arcului :
Mică
Cursă [inch] :
0,032 inch
Temperatura max. [°F] :
212 °F
Greutate [oz] :
0,093 oz
2B150.0320
Afişaţi detaliile
Opritoare laterale, cu arc şi ştift din plastic - INCH/forța arcului mică | d1=7/16 inch / d2=0,197 inch / Forța arcului=~ 6,7 lb | 2B150.0320
buc.
Adăugați în listă
d1 [inch] :
1/4 inch
d2 [inch] :
0,118 inch
l1 [-0.03] [inch] :
0,295 inch
l2 [±0.02] [inch] :
0,145 inch
D [H8] [inch] :
0,25 inch
Forța arcului :
Standard
Cursă [inch] :
0,016 inch
Temperatura max. [°F] :
212 °F
Greutate [oz] :
0,021 oz
2B150.0311
Afişaţi detaliile
Opritoare laterale, cu arc şi ştift din plastic - INCH/Forța arcului standard | d1=1/4 inch / d2=0,118 inch / Forța arcului=~ 4,4 lb | 2B150.0311
buc.
Adăugați în listă
of 1
DATE DE CONTACT
Companie
© PARCON FREIWALD S.R.L. Toate drepturile rezervate
PROGRAM DE LUCRU
Luni - Joi 09:00 - 16:00
Vineri 9:00 - 14:00
Facebook Logo
Linkedin Logo
Youtube Logo
Eco Parcon Logo
