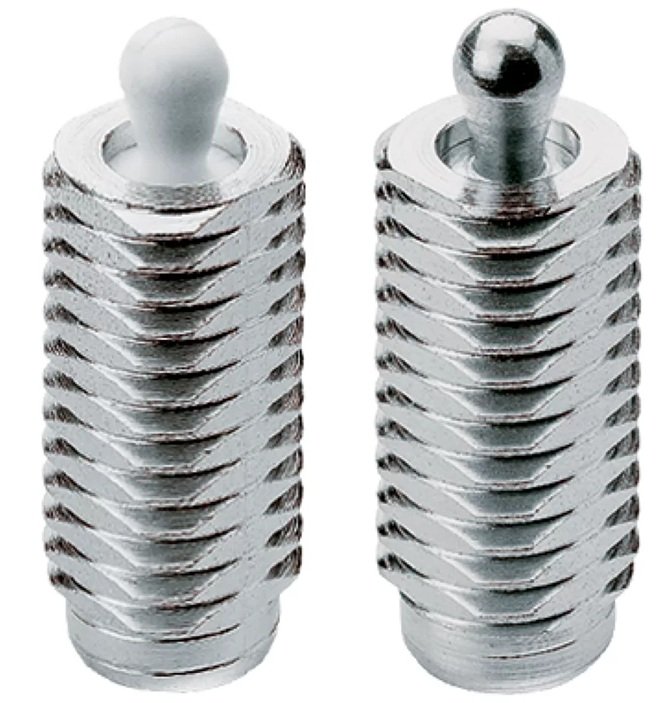

Opritoare laterale ‒ cu filet, fără garnitură | EH 22150.

Pot fi utilizate pentru poziționare sau aplicare de presiune. ex. în timpul vopsirii şi sablării.

Material

Corp

Oțel, zincat prin galvanizare

Arc

oțel inoxidabil
Oțel, brunat
Oțel, zincat prin galvanizare

Bolţ

Oțel, călit, zincat prin galvanizare
Termoplastic POM, alb

Asamblare

Opritoarele laterale se montează cu ajutorul unei scule speciale.

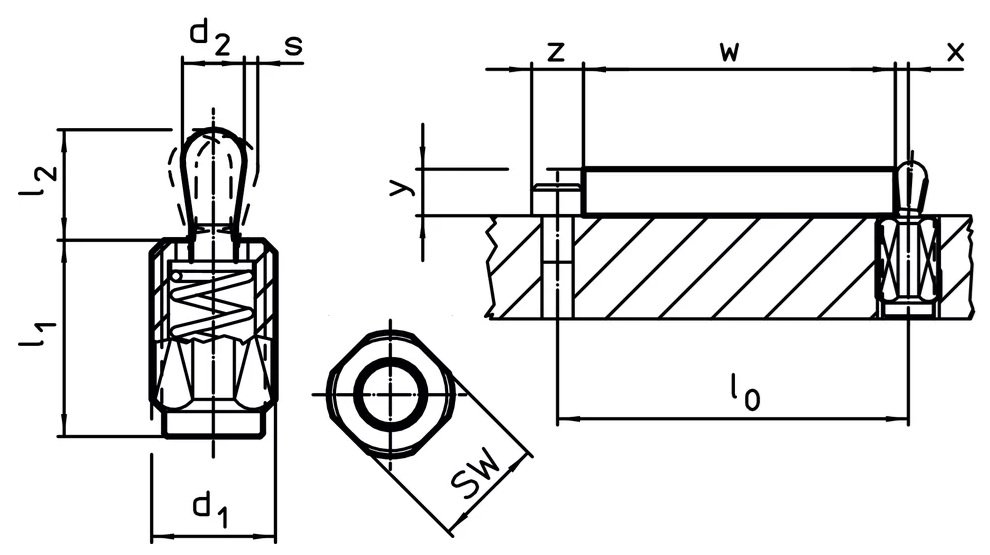

Formula pentru calculul distanței de centrare pentru orificiul de montaj:

l0 = z/2 + w + x,

l0 = distanța de centrare,

y = înălțimea piesei de lucru,

w = lungimea piesei de lucru,

x = dimensiunea coordonatelor,

s = cursa,

z = diametrul opritorului

Calculul dimensiunii x:

y mai mare sau egal decât l2 - d2/2, atunci x = d2/2 - s

y mai mic decât l2 - d2/2, atunci x = d2/2 - s - [(l2 - d2/2 - y) * 0,123]

Caracteristici

Arc forţă mică = arc din oţel inoxidabil

Forța arcului standard = arc din oțel, brunat

Forța arcului mărită = arc din oțel, galvanizat

Desen

Fişă cu date

d₂

l₁ [-2]

l₂

d₁

Forța arcului

Cursă

Temperatura max.

Greutate

[mm]

[°C]

[g]

Cod produs

d₂ [mm] :

6 mm

l₁ [-2] [mm] :

19 mm

l₂ [mm] :

10,4 mm

d₁ :

M12

Forța arcului :

Mică

Cursă [mm] :

2 mm

SW [mm] :

10 mm

Temperatura max. [°C] :

80 °C

Greutate [g] :

4,8 g

22150.0380

Afişaţi detaliile

d₂ [mm] :

5 mm

l₁ [-2] [mm] :

11,5 mm

l₂ [mm] :

6,4 mm

d₁ :

M12

Forța arcului :

Mică

Cursă [mm] :

1,6 mm

SW [mm] :

10 mm

Temperatura max. [°C] :

80 °C

Greutate [g] :

2,7 g

22150.0370

Afişaţi detaliile

d₂ [mm] :

10 mm

l₁ [-2] [mm] :

45 mm

l₂ [mm] :

16,9 mm

d₁ :

M18 x 1,5

Forța arcului :

Mărită

Cursă [mm] :

3,2 mm

SW [mm] :

16 mm

Temperatura max. [°C] :

250 °C

Greutate [g] :

40 g

22150.0360

Afişaţi detaliile

d₂ [mm] :

10 mm

l₁ [-2] [mm] :

31,5 mm

l₂ [mm] :

16,9 mm

d₁ :

M18 x 1,5

Forța arcului :

Mărită

Cursă [mm] :

3,2 mm

SW [mm] :

16 mm

Temperatura max. [°C] :

250 °C

Greutate [g] :

30 g

22150.0356

Afişaţi detaliile

d₂ [mm] :

6 mm

l₁ [-2] [mm] :

19 mm

l₂ [mm] :

10,4 mm

d₁ :

M12

Forța arcului :

Mărită

Cursă [mm] :

2 mm

SW [mm] :

10 mm

Temperatura max. [°C] :

250 °C

Greutate [g] :

7,7 g

22150.0336

Afişaţi detaliile

d₂ [mm] :

6 mm

l₁ [-2] [mm] :

19 mm

l₂ [mm] :

10,4 mm

d₁ :

M12

Forța arcului :

Mică

Cursă [mm] :

2 mm

SW [mm] :

10 mm

Temperatura max. [°C] :

250 °C

Greutate [g] :

6,6 g

22150.0334

Afişaţi detaliile

d₂ [mm] :

6 mm

l₁ [-2] [mm] :

11,5 mm

l₂ [mm] :

10,4 mm

d₁ :

M12

Forța arcului :

Standard

Cursă [mm] :

2 mm

SW [mm] :

10 mm

Temperatura max. [°C] :

250 °C

Greutate [g] :

4,9 g

22150.0331

Afişaţi detaliile

d₂ [mm] :

5 mm

l₁ [-2] [mm] :

26,5 mm

l₂ [mm] :

6,4 mm

d₁ :

M12

Forța arcului :

Mică

Cursă [mm] :

1,6 mm

SW [mm] :

10 mm

Temperatura max. [°C] :

250 °C

Greutate [g] :

7,9 g

22150.0318

Afişaţi detaliile

d₂ [mm] :

10 mm

l₁ [-2] [mm] :

45 mm

l₂ [mm] :

16,9 mm

d₁ :

M18 x 1,5

Forța arcului :

Mică

Cursă [mm] :

3,2 mm

SW [mm] :

16 mm

Temperatura max. [°C] :

80 °C

Greutate [g] :

30 g

22150.0395

Afişaţi detaliile

d₂ [mm] :

10 mm

l₁ [-2] [mm] :

31,5 mm

l₂ [mm] :

16,9 mm

d₁ :

M18 x 1,5

Forța arcului :

Mică

Cursă [mm] :

3,2 mm

SW [mm] :

16 mm

Temperatura max. [°C] :

80 °C

Greutate [g] :

20 g

22150.0393

Afişaţi detaliile

d₂ [mm] :

10 mm

l₁ [-2] [mm] :

18 mm

l₂ [mm] :

16,9 mm

d₁ :

M18 x 1,5

Forța arcului :

Mică

Cursă [mm] :

3,2 mm

SW [mm] :

16 mm

Temperatura max. [°C] :

80 °C

Greutate [g] :

12 g

22150.0390

Afişaţi detaliile

d₂ [mm] :

6 mm

l₁ [-2] [mm] :

26,5 mm

l₂ [mm] :

10,4 mm

d₁ :

M12

Forța arcului :

Mică

Cursă [mm] :

2 mm

SW [mm] :

10 mm

Temperatura max. [°C] :

80 °C

Greutate [g] :

6,8 g

22150.0385

Afişaţi detaliile

d₂ [mm] :

6 mm

l₁ [-2] [mm] :

11,5 mm

l₂ [mm] :

10,4 mm

d₁ :

M12

Forța arcului :

Mică

Cursă [mm] :

2 mm

SW [mm] :

10 mm

Temperatura max. [°C] :

80 °C

Greutate [g] :

3,1 g

22150.0373

Afişaţi detaliile

d₂ [mm] :

5 mm

l₁ [-2] [mm] :

26,5 mm

l₂ [mm] :

6,4 mm

d₁ :

M12

Forța arcului :

Mică

Cursă [mm] :

1,6 mm

SW [mm] :

10 mm

Temperatura max. [°C] :

80 °C

Greutate [g] :

6,5 g

22150.0383

Afişaţi detaliile

d₂ [mm] :

5 mm

l₁ [-2] [mm] :

19 mm

l₂ [mm] :

6,4 mm

d₁ :

M12

Forța arcului :

Mică

Cursă [mm] :

1,6 mm

SW [mm] :

10 mm

Temperatura max. [°C] :

80 °C

Greutate [g] :

4,6 g

22150.0375

Afişaţi detaliile

d₂ [mm] :

10 mm

l₁ [-2] [mm] :

45 mm

l₂ [mm] :

16,9 mm

d₁ :

M18 x 1,5

Forța arcului :

Standard

Cursă [mm] :

3,2 mm

SW [mm] :

16 mm

Temperatura max. [°C] :

250 °C

Greutate [g] :

39 g

22150.0359

Afişaţi detaliile

d₂ [mm] :

10 mm

l₁ [-2] [mm] :

45 mm

l₂ [mm] :

16,9 mm

d₁ :

M18 x 1,5

Forța arcului :

Mică

Cursă [mm] :

3,2 mm

SW [mm] :

16 mm

Temperatura max. [°C] :

250 °C

Greutate [g] :

36 g

22150.0358

Afişaţi detaliile

d₂ [mm] :

10 mm

l₁ [-2] [mm] :

31,5 mm

l₂ [mm] :

16,9 mm

d₁ :

M18 x 1,5

Forța arcului :

Standard

Cursă [mm] :

3,2 mm

SW [mm] :

16 mm

Temperatura max. [°C] :

250 °C

Greutate [g] :

29 g

22150.0355

Afişaţi detaliile

d₂ [mm] :

10 mm

l₁ [-2] [mm] :

31,5 mm

l₂ [mm] :

16,9 mm

d₁ :

M18 x 1,5

Forța arcului :

Mică

Cursă [mm] :

3,2 mm

SW [mm] :

16 mm

Temperatura max. [°C] :

250 °C

Greutate [g] :

28 g

22150.0354

Afişaţi detaliile

d₂ [mm] :

10 mm

l₁ [-2] [mm] :

18 mm

l₂ [mm] :

16,9 mm

d₁ :

M18 x 1,5

Forța arcului :

Mărită

Cursă [mm] :

3,2 mm

SW [mm] :

16 mm

Temperatura max. [°C] :

250 °C

Greutate [g] :

21 g

22150.0352

Afişaţi detaliile

d₂ [mm] :

10 mm

l₁ [-2] [mm] :

18 mm

l₂ [mm] :

16,9 mm

d₁ :

M18 x 1,5

Forța arcului :

Standard

Cursă [mm] :

3,2 mm

SW [mm] :

16 mm

Temperatura max. [°C] :

250 °C

Greutate [g] :

20 g

22150.0351

Afişaţi detaliile

d₂ [mm] :

10 mm

l₁ [-2] [mm] :

18 mm

l₂ [mm] :

16,9 mm

d₁ :

M18 x 1,5

Forța arcului :

Mică

Cursă [mm] :

3,2 mm

SW [mm] :

16 mm

Temperatura max. [°C] :

250 °C

Greutate [g] :

19 g

22150.0350

Afişaţi detaliile

d₂ [mm] :

6 mm

l₁ [-2] [mm] :

26,5 mm

l₂ [mm] :

10,4 mm

d₁ :

M12

Forța arcului :

Mărită

Cursă [mm] :

2 mm

SW [mm] :

10 mm

Temperatura max. [°C] :

250 °C

Greutate [g] :

10 g

22150.0340

Afişaţi detaliile

d₂ [mm] :

6 mm

l₁ [-2] [mm] :

26,5 mm

l₂ [mm] :

10,4 mm

d₁ :

M12

Forța arcului :

Standard

Cursă [mm] :

2 mm

SW [mm] :

10 mm

Temperatura max. [°C] :

250 °C

Greutate [g] :

9,6 g

22150.0339

Afişaţi detaliile

d₂ [mm] :

6 mm

l₁ [-2] [mm] :

26,5 mm

l₂ [mm] :

10,4 mm

d₁ :

M12

Forța arcului :

Mică

Cursă [mm] :

2 mm

SW [mm] :

10 mm

Temperatura max. [°C] :

250 °C

Greutate [g] :

8,6 g

22150.0338

Afişaţi detaliile
