Saibe captive DIN 6371 cu surub plat DIN 923 EH 22280.

Saibele sunt versatile, ca saibe de inchidere sau saibe plate
Pot fi utilizate intr-o gama larga de industrii pentru diferite aplicatii
Pentru blocarea capetelor de arbori sau fixarea rotilor de manevra
Material:
∗ Surub cu cap inecat
• Otel, brunat, calitatea 5.8
∗ Saiba captiva
• Otel tratat termic, cu revenire, brunat
Asamblare:
∗ Saibele C captive pot fi montate folosind boltul inclus la livrare
∗ Puteti alege intre versiunile spre stanga sau dreapta

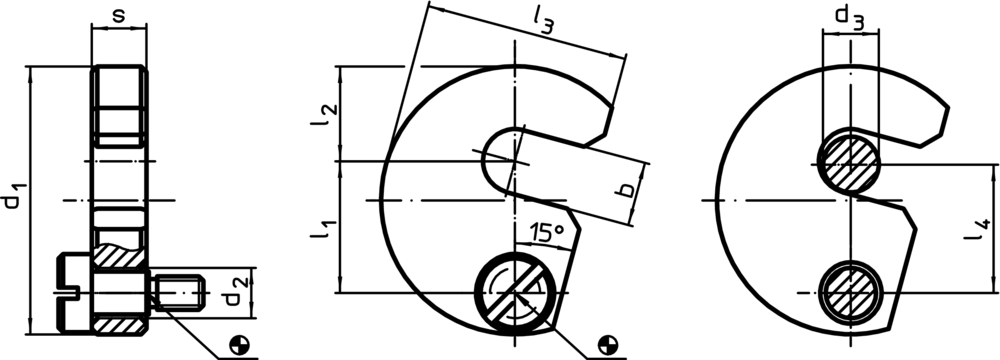

Fişă cu date

d₃

d₁

Surub

[mm]

Cod produs

d₃ [mm] :

6 mm

b [mm] :

7,5 mm

d₁ [mm] :

38 mm

s [mm] :

9,8 mm

Surub [] :

M6 x 10

22280.0006

Afişaţi detaliile

d₃ [mm] :

8 mm

b [mm] :

9,5 mm

d₁ [mm] :

43 mm

s [mm] :

9,8 mm

Surub [] :

M6 x 10

22280.0008

Afişaţi detaliile

d₃ [mm] :

10 mm

b [mm] :

11,5 mm

d₁ [mm] :

48 mm

s [mm] :

9,8 mm

Surub [] :

M6 x 10

22280.0010

Afişaţi detaliile

d₃ [mm] :

12 mm

b [mm] :

13,5 mm

d₁ [mm] :

61 mm

s [mm] :

11,8 mm

Surub [] :

M8 x 12

22280.0012

Afişaţi detaliile

d₃ [mm] :

16 mm

b [mm] :

17,5 mm

d₁ [mm] :

68 mm

s [mm] :

11,8 mm

Surub [] :

M8 x 12

22280.0016

Afişaţi detaliile

d₃ [mm] :

20 mm

b [mm] :

21,5 mm

d₁ [mm] :

74 mm

s [mm] :

11,8 mm

Surub [] :

M8 x 12

22280.0020

Afişaţi detaliile

d₃ [mm] :

24 mm

b [mm] :

25,5 mm

d₁ [mm] :

82 mm

s [mm] :

15,8 mm

Surub [] :

M8 x 16

22280.0024

Afişaţi detaliile

d₃ [mm] :

30 mm

b [mm] :

32 mm

d₁ [mm] :

97 mm

s [mm] :

15,8 mm

Surub [] :

M8 x 16

22280.0030

Afişaţi detaliile

Saibe captive DIN 6371 cu surub plat DIN 923 EH 22280.
