Dispozitive conice de fixare ‒ cu filet, M12 | EH 23250.

Prin inserarea capului cu cheie, acesta mută cele două mandrine în afară și împing piesele contra unui opritor fix. Cursa dispozitivelor conice pentru M8 = +/- 0,5 mm, M12 = +/- 1 mm.

Material

Corp

Oțel pentru scule, călit, lucios

Şurub

Oţel tratat termic, cu revenire, calitatea 12.9

Arc

Sârmă din oțel pentru arcuri

Fălci de fixare

Oțel pentru scule, călit, șlefuit și brunat

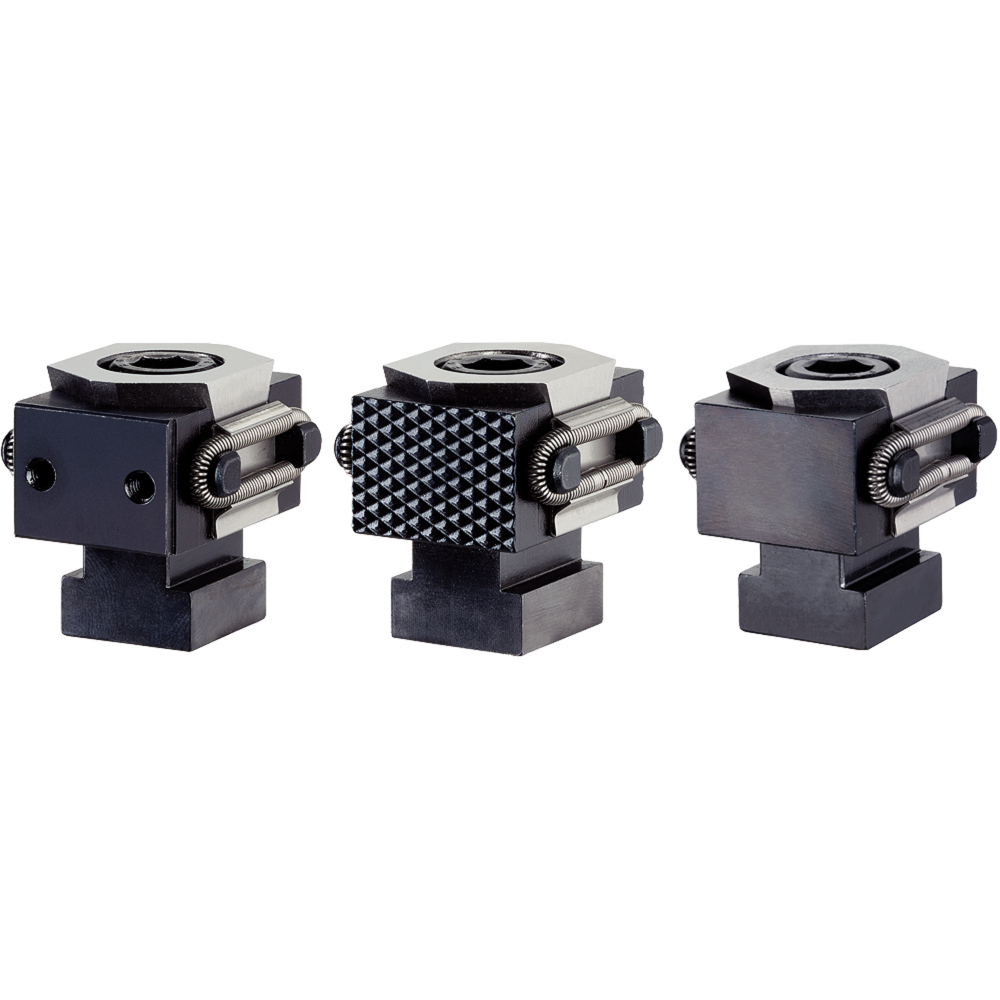

Imagine prezentare grupă

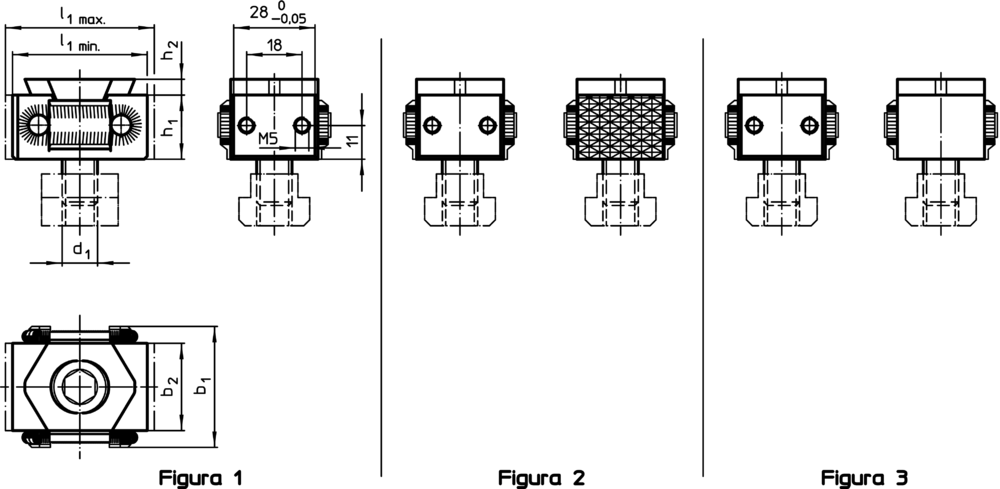

Desen

Desen

Fişă cu date

Imagine prezentare grupă

b₁

b₂

d₁

h₁

h₂

l₁

l₁ min.

Greutate

[mm]

[mm]

[mm]

[mm]

[mm]

[mm]

[g]

Cod produs

b₁ [mm] :

41 mm

b₂ [mm] :

30 mm

d₁ :

M12

h₁ [mm] :

22

h₂ [mm] :

4 mm

l_{1
[mm]
:}

51,5 mm

l₁ min. [mm] :

44,5 mm

Greutate [g] :

297 g

23250.0515

Afişaţi detaliile

Dispozitive conice de fixare, cu filet, M12/falcă de fixare, cu suprafață plană și filet de fixare | 23250.0515

b₁ [mm] :

41 mm

b₂ [mm] :

30 mm

d₁ :

M12

h₁ [mm] :

22

h₂ [mm] :

4 mm

l_{1
[mm]
:}

51,5 mm

l₁ min. [mm] :

44,5 mm

Greutate [g] :

297 g

23250.0514

Afişaţi detaliile

Dispozitive conice de fixare, cu filet, M12/falcă de fixare, cu suprafață striată și filet de fixare | 23250.0514

b₁ [mm] :

41 mm

b₂ [mm] :

30 mm

d₁ :

M12

h₁ [mm] :

22

h₂ [mm] :

4 mm

l_{1
[mm]
:}

54 mm

l₁ min. [mm] :

47 mm

Greutate [g] :

303 g

23250.0513

Afişaţi detaliile

Dispozitive conice de fixare, cu filet, M12/falcă de fixare cu filet de fixare pe ambele feţe | 23250.0513
