Dispozitive conice de fixare ‒ plat / cu striații, M8 | EH 23250.

Prin inserarea capului cu cheie, acesta mută cele două mandrine în afară și împing piesele contra unui opritor fix. Cursa dispozitivelor conice pentru M8 = +/- 0,5 mm, M12 = +/- 1 mm.

Material

Corp

Oțel pentru scule, călit, lucios

Şurub

Oţel tratat termic, cu revenire, calitatea 12.9

Arc

Sârmă din oțel pentru arcuri

Fălci de fixare

Oțel pentru scule, călit, șlefuit și brunat

Note

Fălcile de fixare sunt protejate împotriva rotirii

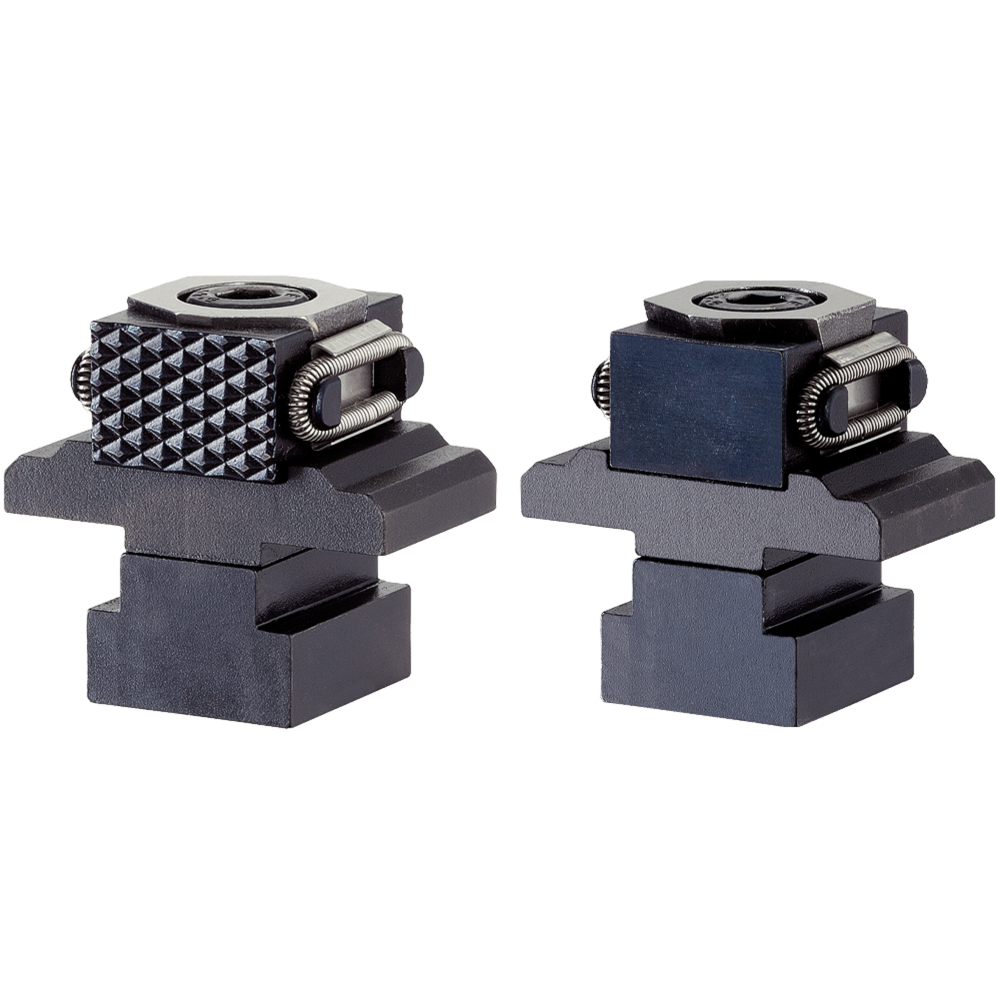

Imagine prezentare grupă

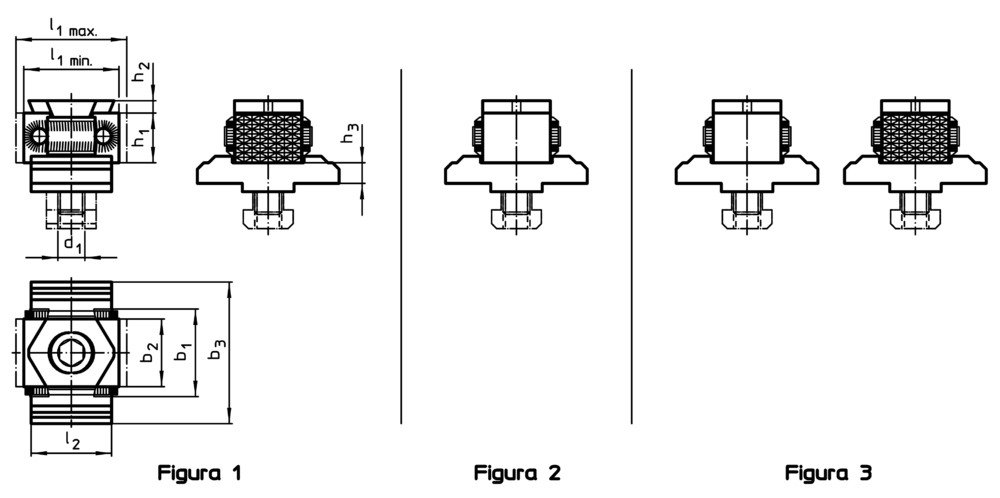

Desen

Desen

Fişă cu date

Imagine prezentare grupă

b₁

b₂

b₃

d₁

h₁

h₂

h₃

l₁

l₁ min.

l₂

Greutate

[mm]

[mm]

[mm]

[mm]

[mm]

[mm]

[mm]

[mm]

[mm]

[g]

Cod produs

b₁ [mm] :

29 mm

b₂ [mm] :

21 mm

b₃ [mm] :

44 mm

d₁ :

M8

h₁ [mm] :

15 mm

h₂ [mm] :

2,5 mm

h₃ [mm] :

6,4 mm

l_{1
[mm]
:}

31 mm

l₁ min. [mm] :

27 mm

l₂ [mm] :

25 mm

Greutate [g] :

210 g

23250.0503

Afişaţi detaliile

Dispozitive conice de fixare, plat / cu striații, M8/falcă de fixare, cu suprafață plană și striată | 23250.0503

b₁ [mm] :

29 mm

b₂ [mm] :

21 mm

b₃ [mm] :

44 mm

d₁ :

M8

h₁ [mm] :

15 mm

h₂ [mm] :

2,5 mm

h₃ [mm] :

6,4 mm

l_{1
[mm]
:}

31 mm

l₁ min. [mm] :

27 mm

l₂ [mm] :

25 mm

Greutate [g] :

200 g

23250.0502

Afişaţi detaliile

Dispozitive conice de fixare, plat / cu striații, M8/falcă de fixare, cu suprafață plană pe ambele fețe | 23250.0502

b₁ [mm] :

29 mm

b₂ [mm] :

21 mm

b₃ [mm] :

44 mm

d₁ :

M8

h₁ [mm] :

15 mm

h₂ [mm] :

2,5 mm

h₃ [mm] :

6,4 mm

l_{1
[mm]
:}

31 mm

l₁ min. [mm] :

27 mm

l₂ [mm] :

25 mm

Greutate [g] :

206 g

23250.0501

Afişaţi detaliile

Dispozitive conice de fixare, plat / cu striații, M8/falcă de fixare, cu suprafață striată pe ambele fețe | 23250.0501
