Inele de poziţionare ‒ pentru bride rapide de fixare | EH 23310.

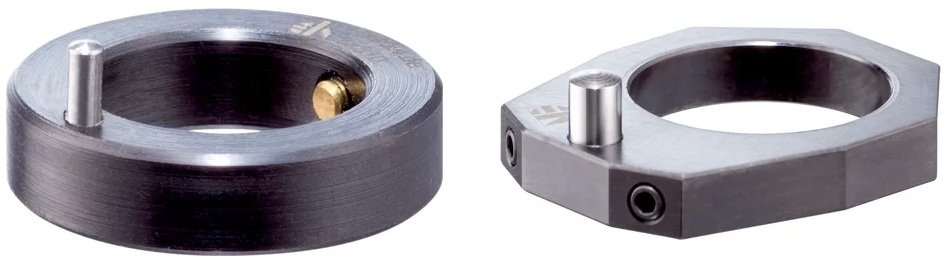

Inelul de poziționare este un accesoriu pentru clemele 23310.0050 - .0058, 23310.0083 - .0858 și 23310.0070.

După alinierea inelelor acestea sunt montate pe ax pentru ca în cazul prinderilor repetate, prinderea să fie tot timpul în același punct. Inelele de poziționare se rotesc 360° pe clemă. După montaj clema se poate rotii cu 110° în stânga sau dreapta (doar pentru varianta rotativă).

Material

Oțel, brunat

Asamblare

Înainte de montarea inelului de poziționare, trageți în poziția de sus clema.

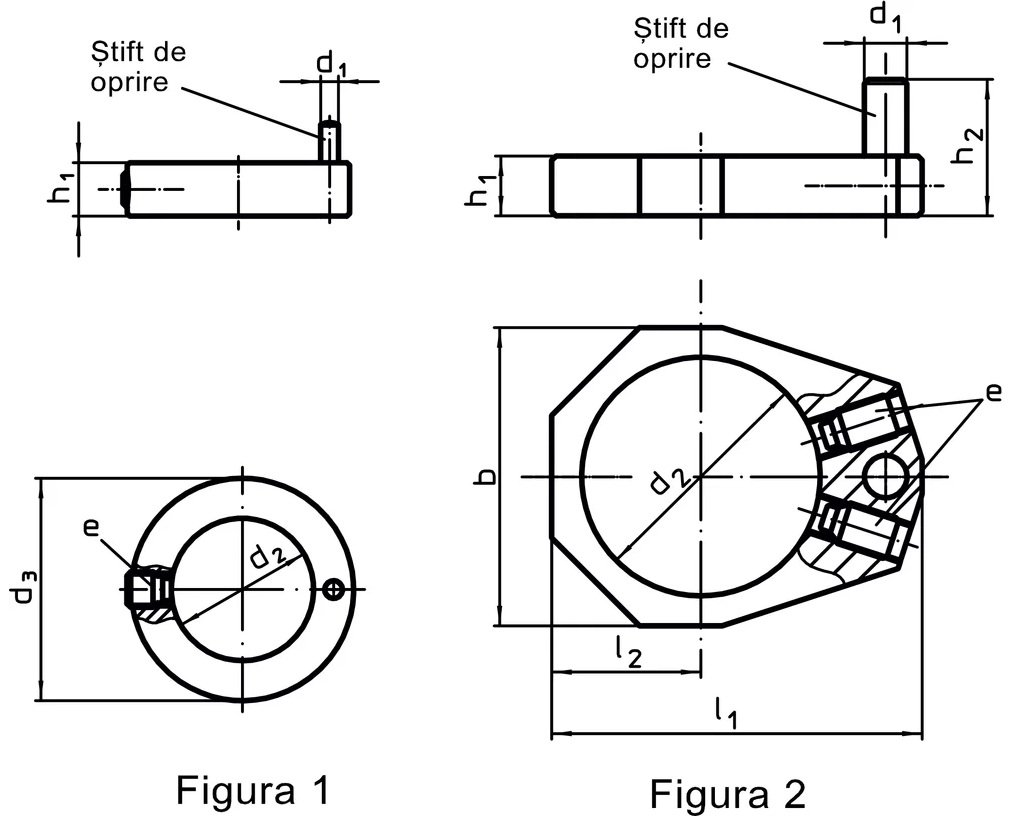

Desen

Desen

Fişă cu date

b
[mm]

d₁
[mm]

d₂
[mm]

h₁
[mm]

h₂
[mm]

l₁
[mm]

l₂
[mm]

e

Pentru bride de fixare pe verticală

Greutate
[g]

Cod produs

b [mm] :

78 mm

d₁ [mm] :

10 mm

d₂ [mm] :

62 mm

h₁ [mm] :

15 mm

h₂ [mm] :

40 mm

l₁ [mm] :

93 mm

l₂ [mm] :

39 mm

e :

22760.0104

Pentru bride de fixare pe verticală :

23310.0070

Greutate [g] :

355 g

23310.0351

Afişaţi detaliile

Inele de poziţionare, pentru bride rapide de fixare | h1=15 mm | 23310.0351
